Paso 5: Construcción de la montura de la hoja

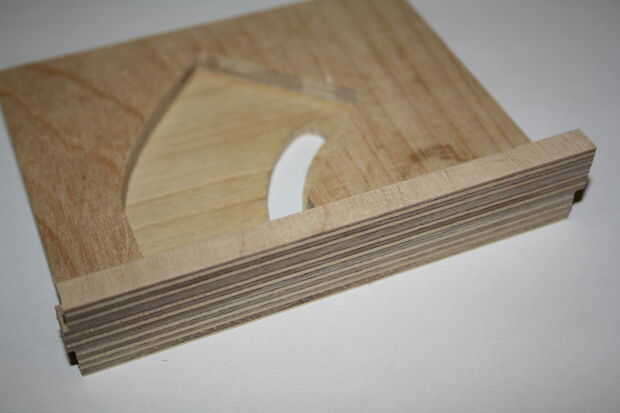

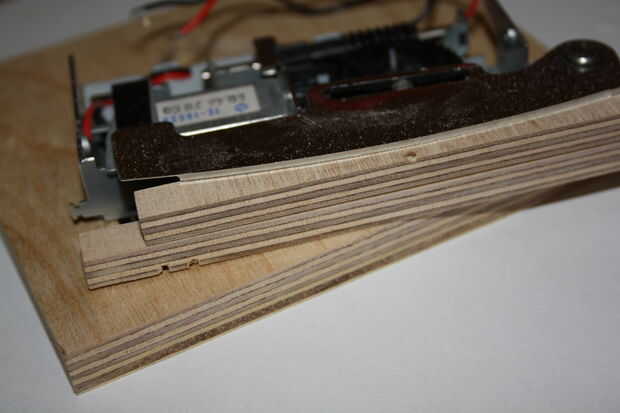

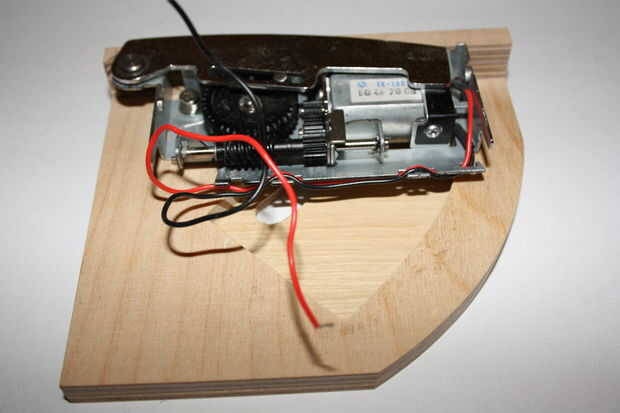

1 | Monte la cuchilla de corte y mida la distancia entre el borde de las hojas y el Monte, también tenga en cuenta el espacio por encima de la cuchilla de corte. Usted necesitará hacer una placa cierre para rellenar esta zona. He utilizado dos tiras de la misma madera que el montaje se hace de y les pegan y luego los pegan al Monte haciendo que los bordes estén alineados correctamente.

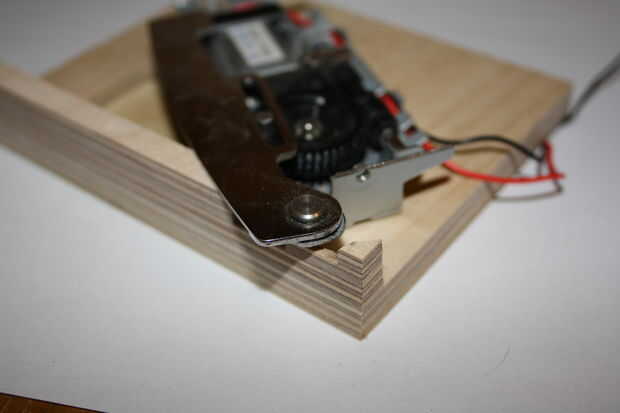

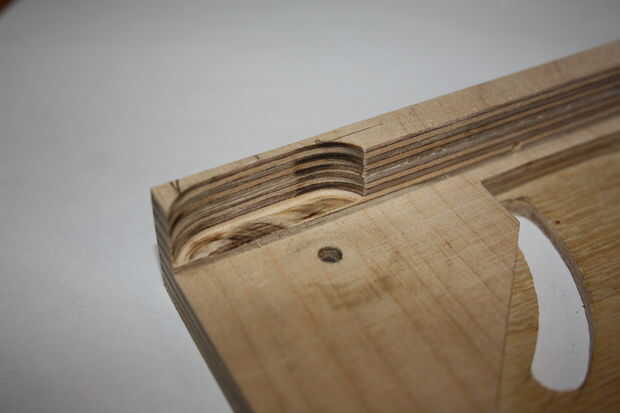

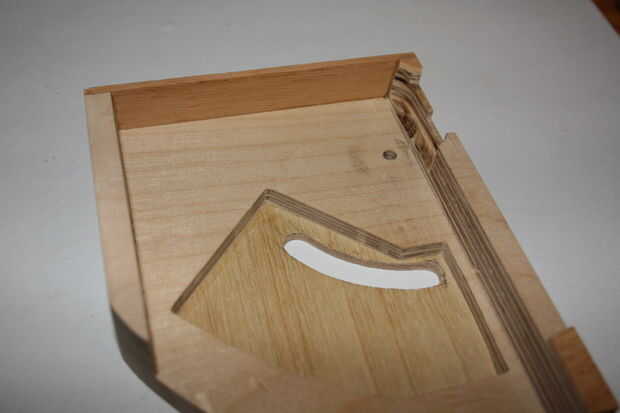

2 | A continuación necesitamos hacer huecos en las dos tiras que pegado antes de modo que puede girar la cuchilla de corte. He utilizado una Dremel con un tambor de lijar que curso Unido. Si tuvieras un router que funcione demasiado. Usé una sierra para cortar las zonas donde el mecanismo de la cuchilla de corte extendido sobre la parte superior del Monte. Medición de cuidado será necesario conseguirlo todo para encajar y funcionar correctamente.

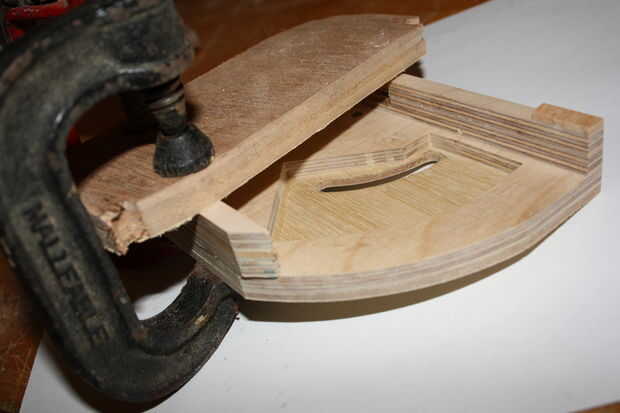

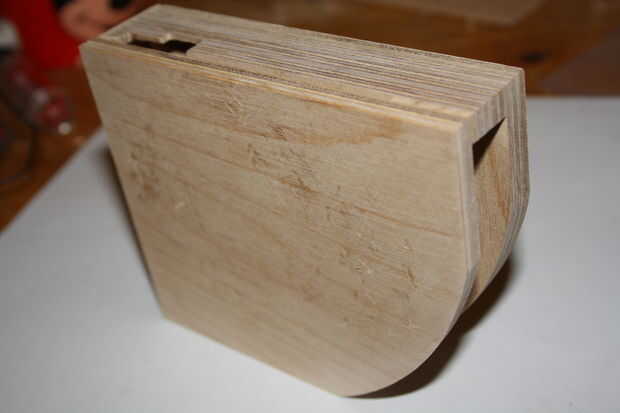

3 | Para poder mover la cuchilla de corte para arriba y abajo (ajuste el movimiento de corte), voy a adecuado una manija de fijación al frente de la montura. La parte delantera de la montura debe formar para que coincida con el arco de la cuchilla de corte. Para hacer esto I simplemente había montada la cuchilla de corte, sujeta un lápiz contra un bloque espaciador del lado de la cuchilla y girarlo. Todo lo que tenía que hacer se cortan fuera de la línea de lápiz con mi juego. El corte fue alisado y acabado con papel de lija.

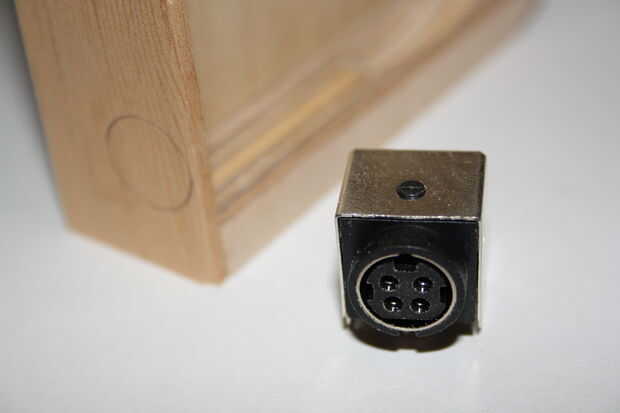

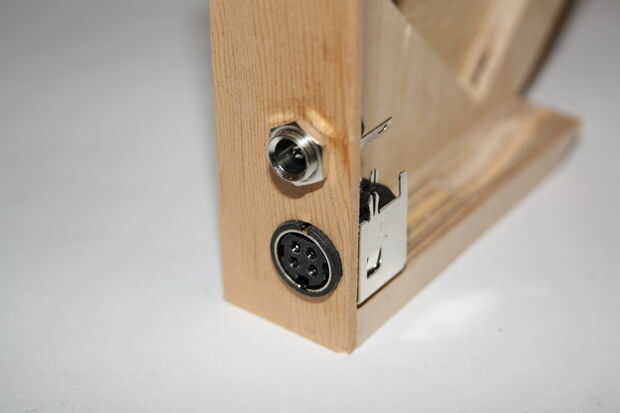

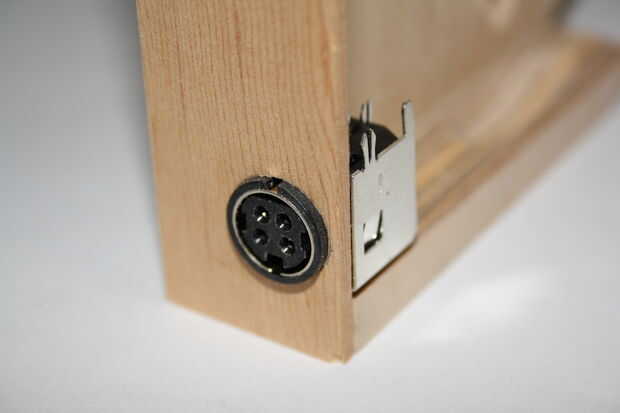

4 | La parte posterior tendrá dos conectores, uno el DC de entrada, y el otro es un zócalo de 4 pines para correr corriente abajo del regulador del motor en el pedal y volver otra vez al motor. He pegado una placa posterior en el Monte. Usando un poco de trabajo de la conjetura y una arandela tamaño que he marcado un agujero para la toma de corriente. Usando un taladro pequeño, y más adelante un archivo de aguja, he cortado el agujero para la toma de. Por encima de este perforé otro agujero para la toma de corriente.

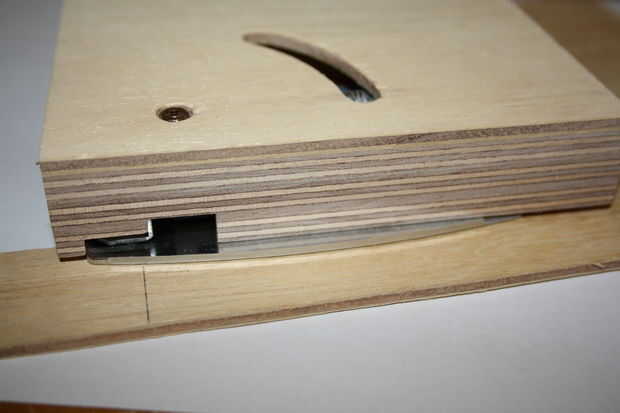

5 | El montaje de la cuchilla debe cerrar; He creado un grupo coincidente trazando alrededor del montaje de la hoja y luego recortando la forma para que coincida con. Usando papel de lija le dará un acabado más preciso.
