Mesa tijera | La vanguardia de la tecnología! ¿ (15 / 17 paso)

Paso 15: interconexión

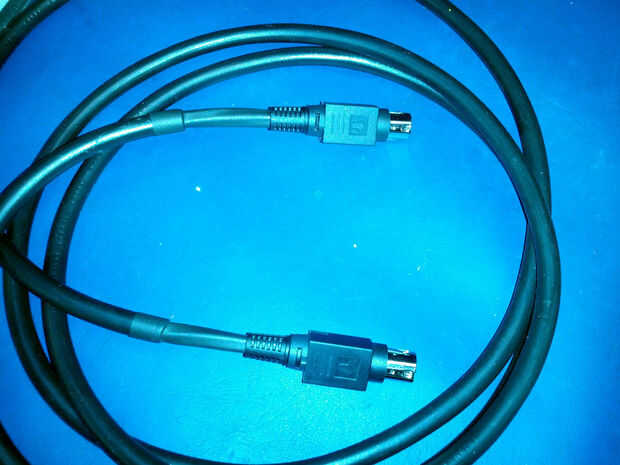

Para allí ser una interconexión tangible entre las tijeras de la mesa y el Pedal de pie hay que hacer un cable. El cable contará con dos enchufes de 4 pines en cada extremo para que coincida con las dos tomas de 4 pines en las tijeras de la mesa y el Pedal.

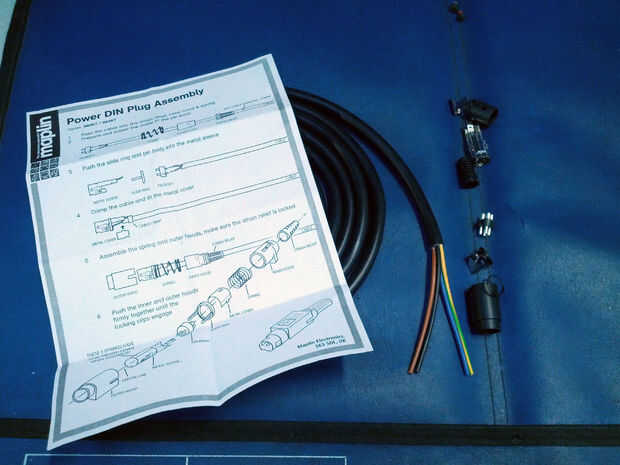

Los tapones vienen con sus instrucciones, y se observó que el cable de diámetro más grande con que se podría utilizar 6,5 mm. Sin embargo el diámetro del Cable de 4 hilos que tenía, y el único que pude encontrar, era 7,1 mm. He comprobado el cable a la caja de enchufe, y se unió mal, al igual que las instrucciones indican que sería.

Por suerte, tengo un plan.

1 | Corte alrededor de 8cm (3") de blindaje de un extremo del cable de 4 hilos.

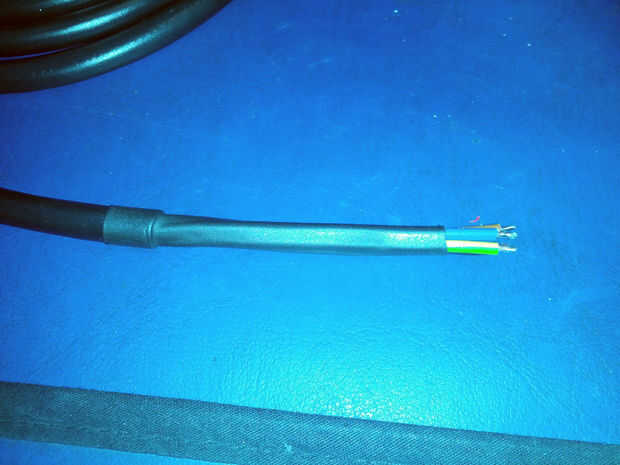

2 | Deslice una longitud de 8cm de encogimiento de calor de 8-10mm de diámetro en el extremo del cable, colocar el encogimiento de calor aproximadamente 2 cm desde el extremo del cable. El encogimiento del calor debe solaparse algunos de blindar el cable.

3 | El encogimiento del calor para que el encogimiento del calor-encoge sobre el cable del calor.

4 | Repetir las etapas 1, 2 y 3, en el extremo opuesto del cable.

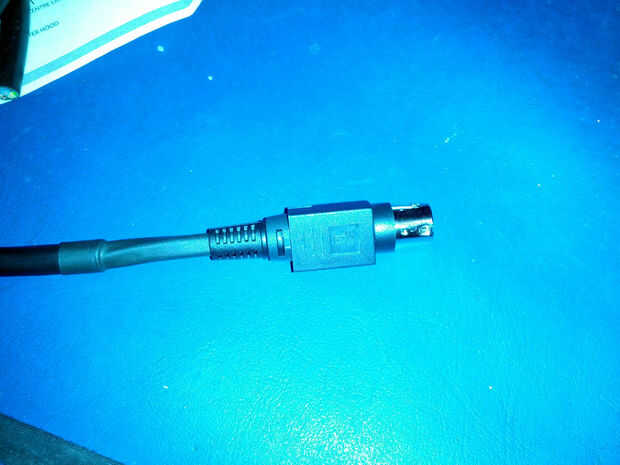

Diámetro del cable debe ser ahora suficientemente pequeño para caber dentro del conjunto de enchufe.

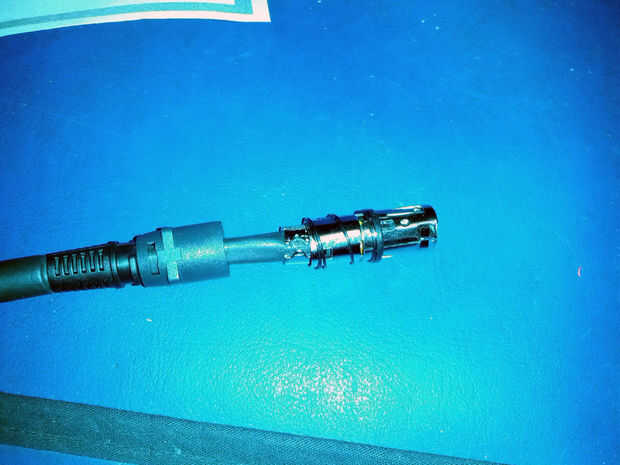

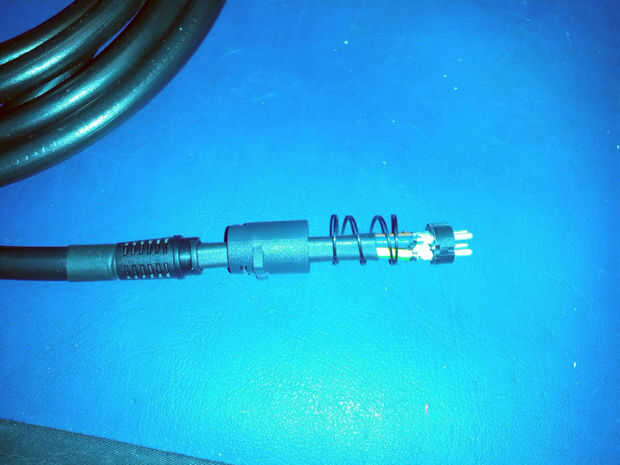

Siga las instrucciones que vienen con los enchufes para terminar el cable.
