Mesa tijera | La vanguardia de la tecnología! ¿ (10 / 17 paso)

Paso 10: El Pedal | Engranaje de la perilla.

Para controlar la velocidad de la cuchilla de corte del regulador del motor tiene una perilla de control de velocidad. En circunstancias normales se ajustaría la velocidad con las manos, pero ya con unas tijeras, manualmente o de otra manera, es un dos manos trabajo necesitamos agregar en un pedal para manejar esta tarea.

El regulador del motor tiene un pequeño potenciómetro con una perilla. Como la perilla es demasiado pequeña para girar con los pies que tenemos que hacer un mecanismo alternativo para girar el bote. Utilizando una serie de engranajes y vínculos podemos hacer una caja de pedales para girar el potenciómetro y a la tarjeta controladora.

1 | Retire la perilla del potenciómetro.

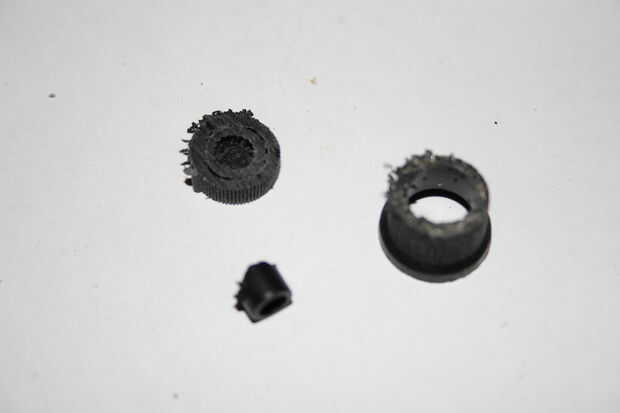

2 | En la parte superior de la perilla, aproximadamente de 2mm desde el extremo, corte la parte superior. Debe ser una poco manga que sale, contará con crestas en el interior que se listan en el talón. Mida el diámetro exterior de la manga.

3 | Tomar el engranaje más pequeño y perfore el orificio central para que coincida con el diámetro de la manga de la perilla. Revise que la manga caben dentro.

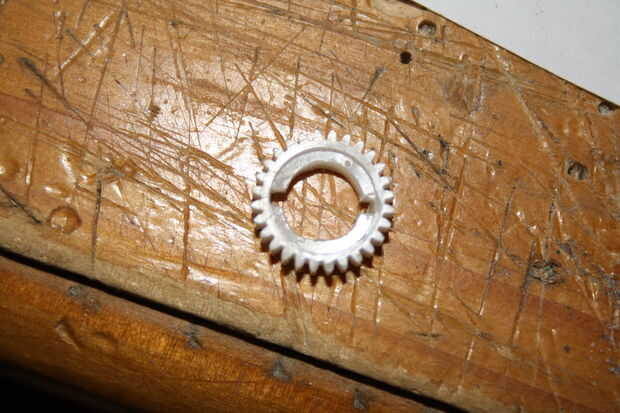

4 | Con una lima de aguja pequeña corta el interior de los equipos más pequeños para crear una ranura, repetir este proceso en el lado opuesto.

5 | Hacer ranuras de tamaño similares en la manga, comprobar que las dos coinciden por poner el manga en el engranaje más pequeño.

6 | Hacer un pequeño bar para caber entre las ranuras.

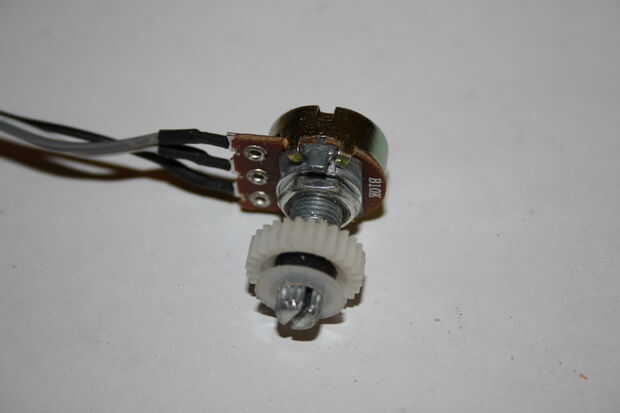

7 | Deslice una arandela de plástico sobre el husillo de la perilla.

8 | Coloque el pequeño engranaje en el eje.

9 | Por la brecha en el eje Deslice la barra pequeña de metal para que encaje en las ranuras.

10 | Empuje el manguito hacia abajo el eje alineado con la barra.

11 | Coloque otra arandela de plástico en el husillo.

12 | Presione el conjunto apretado con los dedos.

El equipo ahora se celebrara firmemente en lugar. Allí no debe ser deslizarse cuando el eje o engranaje, gira.

13 | Gire la perilla a la posición máxima es cualquier dirección.

14 | Coloque el engranaje más grande contra el pequeño engranaje de modo que los dientes de acoplamiento. Tome nota de las posiciones de los engranajes en relación con cada uno otro.

15 |  Gire la perilla al máximo frente a posición. Tome nota del movimiento de los engranajes más grandes durante esta rotación. El engranaje más pequeño girará aproximadamente 270 grados, el engranaje más grande moverá una cantidad más pequeña.

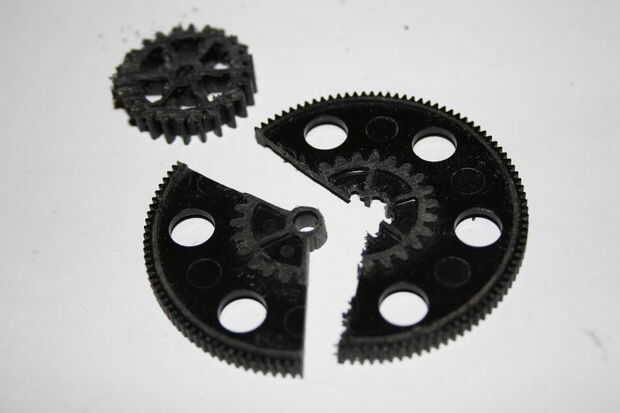

16 | Permitiendo errores reducir el engranaje más grande por lo que se dispone de un amplio engranaje para el engranaje más pequeño completar su rotación. Asegúrese de mantener el centro intacto como necesitamos esto cuando lleguemos a montar los engranajes.

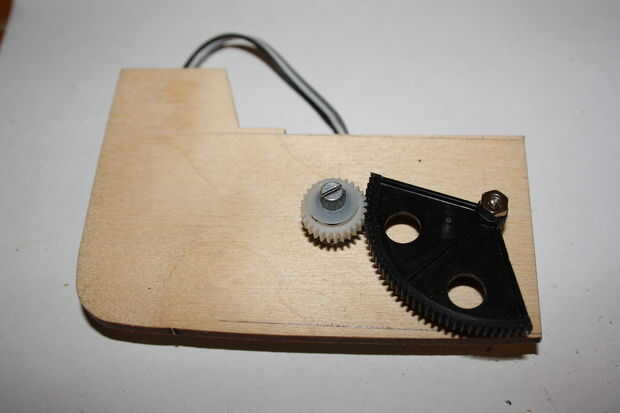

17 | Mida la distancia entre los orificios del centro para el engranaje más grande y el centro del engranaje más pequeño.

18 | Transfiera estas medidas a un poco de madera y perfore agujeros para que coincida con el eje de la perilla y centro del engranaje más grande.

19 | Ajuste la perilla del engranaje y el engranaje más grande.

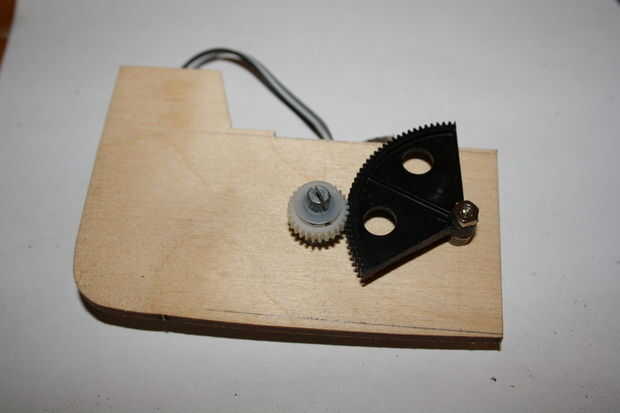

20 | Compruebe el movimiento de los engranajes y perilla. El mando debe ir a través de su gama completa de 270 grados sin que el engranaje más grande.
