Paso 12: El Pedal | Que encierra los elementos internos
1 | Mida la altura del pedal de pie, mida la longitud de la parte posterior de la placa base a aproximadamente 2 cm más allá del pedal. Cortar dos tablas de madera medidas, estos se utilizarán como los lados de la caja de pedales.

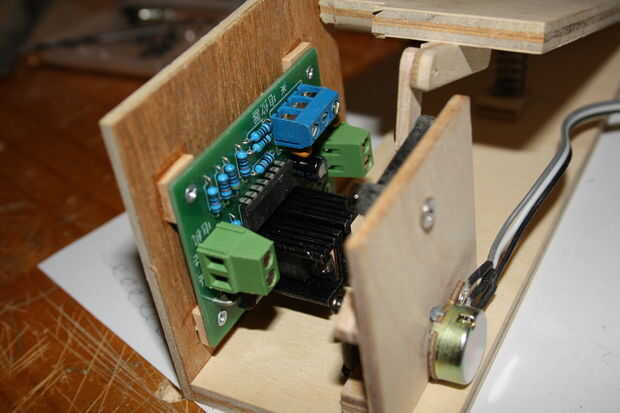

2 | A la derecha (enfrente de los engranajes) atribuimos el controlador del motor. Corté cuatro bloques de la esquina pequeña de chatarra. Colocar el regulador del motor en un lado, en lápiz donde quería el regulador del motor para adaptarse. Es importante dejar espacio para el lado que se unirá a la placa base en la parte inferior y dejar espacio para los cables que se conectan al controlador.
3 | Pegue los cuatro soportes de bloque para el panel lateral derecho. Coloque el regulador del motor en los montes y marque los orificios de los tornillos.
4 | Una vez que el pegamento se haya secado en los Montes, perfore agujeros, si usted tiene una profundidad de calibre en su taladro que debería poder evitar la perforación por el lado del panel.
5 | Los dos lados se unirá a la placa base con tornillos. Perfore dos agujeros en el lado derecho y emparejarlos hasta la placa base.
Usted puede encontrar que el pedal golpea contra algunos de los componentes en el tablero de regulador del motor, el pedal es presionado. Si esto ocurre simplemente muesca hacia fuera el pedal hasta que haya suficiente espacio libre más allá de la tarjeta controladora.

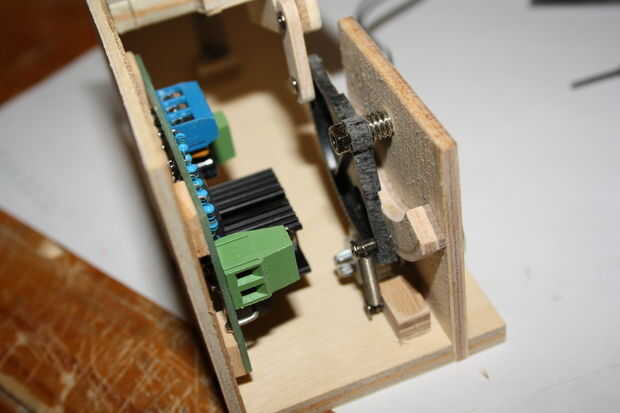

Para mantener el conjunto de engranajes en su lugar utilizaremos tornillos largos. Los tornillos vendrá del lado izquierdo, a través del panel lateral, a través de la Junta de montaje del engranaje y en la placa base.
6 | Taladrar dos orificios largo que servirá para fijar el montaje del engranaje y el lado izquierdo. He añadido un tercer tornillo para dar apoyo extra hacia el frente del lado izquierdo.
7 | Con las dos partes en posición y el pedal de pie que es la posición más alta, medida desde la parte delantera del panel del lado izquierdo en la parte superior del panel siguiendo junto con el ángulo del pedal del pie. También tomar nota del interior entre los dos lados.
8 | Cortar un panel superior para que coincida con las mediciones.

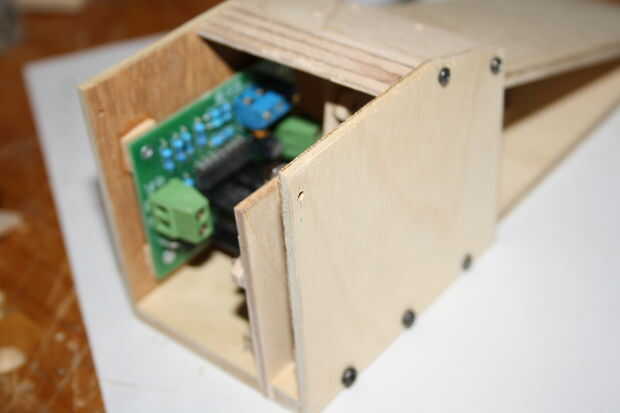

9 | Posición del panel superior para que ello repose sobre el pedal de pie, ligeramente presionando hacia abajo. Tomar nota de su ubicación y marque los orificios de los dos lados para tornillos. Dejar 1 a 2mm que sobresale en la parte delantera.
10 | Perfore dos orificios de los tornillos por cada lado.
11 | Ajuste el panel superior, en lápiz, marca los dos lados donde se ejecuta la parte superior del panel superior.
12 | En el sorteo del panel superior en líneas de lápiz que marque los lados.
13 | Desmontar la caja.
14 | Corte los lados a lo largo de las líneas para que coincida con el ángulo del panel superior.
15 | Corte el panel superior para que coincida con el ángulo de los lados.

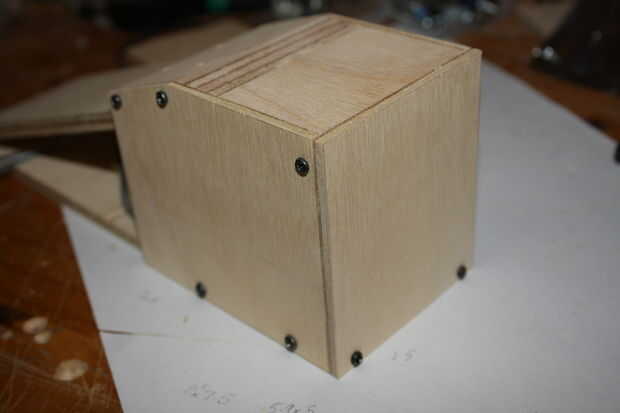

16 | Vuelva a montar la caja, recordando a la arena los bordes ásperos.

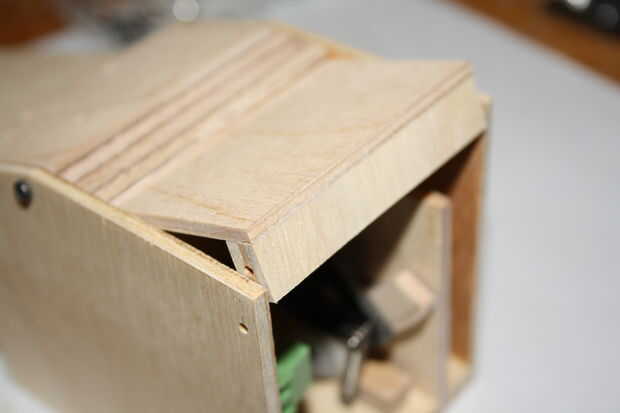

Al finales dos paneles, la parte posterior y los paneles superiores se hará como una sola pieza. En la parte posterior será una abertura para la toma de corriente de 4 pines.
17 | Medir el espacio interno en la parte superior del recinto. Cortar un panel superior para que coincida con.
18 | Mida y corte un soporte que se pega en la parte inferior del panel superior. Hice mía de madera de repuesto de la base. El soporte tendrá que apoyar la parte superior del panel y el panel posterior.
19 | Perfore un agujero en cada panel lateral para los tornillos en el soporte trasero. Hacer agujeros correspondientes en el soporte.
20 | Medir la parte posterior de la caja, asegúrese de medir desde el exterior de los dos paneles laterales, la placa trasera superpondrá sus bordes. Marcar y recortar la placa trasera.

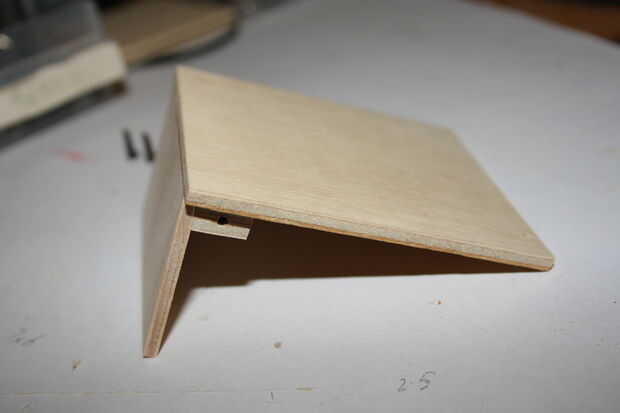

21 | La parte superior del panel y el soporte necesitan alinear correctamente a la placa trasera. Comprobar sus medidas y pegar los dos paneles y el soporte para hacer una cubierta posterior.
22 | Perfore los agujeros de tornillo en la parte inferior de la parte trasera y en la placa base.
23 | Revise que la cubierta trasera se ajusta correctamente, luego quitarlo otra vez.

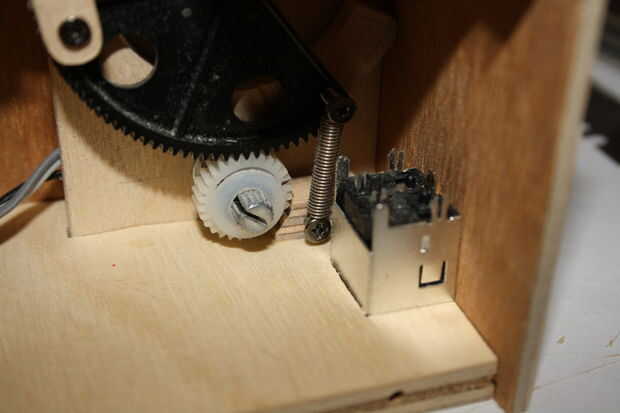

24 | Coloque el zócalo de 4 pines en la parte posterior de la placa base. Compruebe que no se golpee contra nada y ellos medir su posición en relación con la parte inferior y lado de la caja.

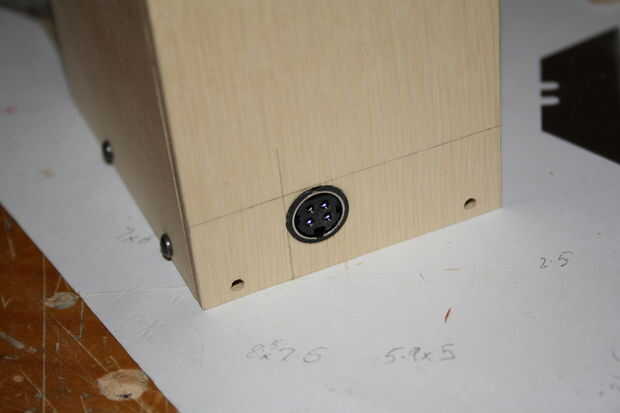

25 | Marque y luego corte un orificio en la parte trasera para el socket a.
Si usted encuentra sus medidas son de, necesitará cortar de la placa base. Como yo lo hice.

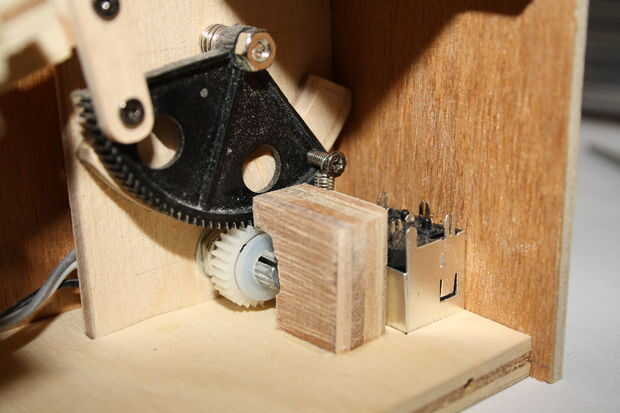

Durante las pruebas encontré que el engranaje más grande se movió fuera de la alineación si presión demasiado rápido se desconectó el pedal. Investigando el problema demostró que el engranaje más grande torció ligeramente causando los engranajes liberar, así que para detener este suceso me un soporte. El soporte se dobla como una parada de espalda para el socket de 4 pines y como una guía para el engranaje más grande.
