Medidor de VU portátil accionado batería (8 / 9 paso)

Paso 8: Para soldar los componentes a la Junta

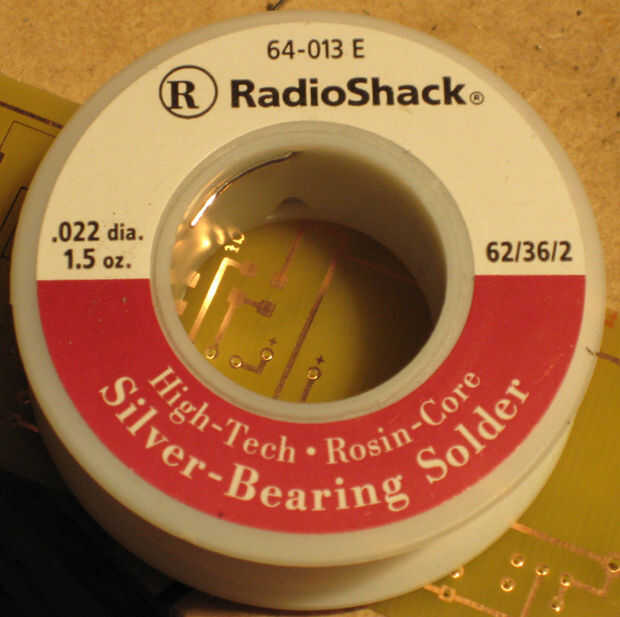

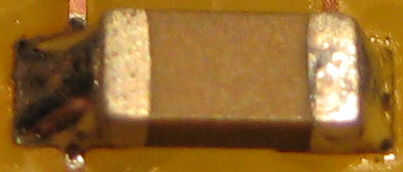

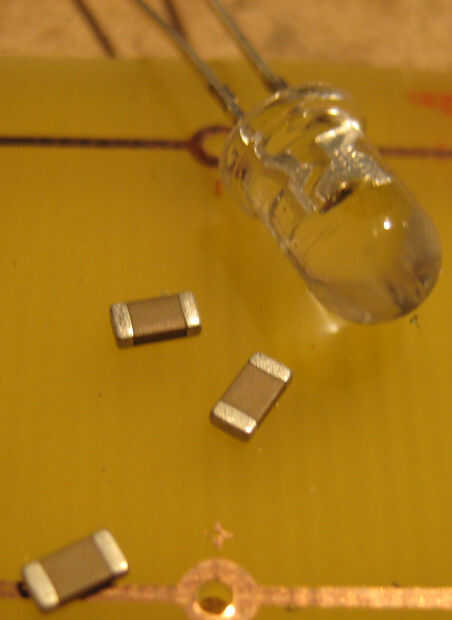

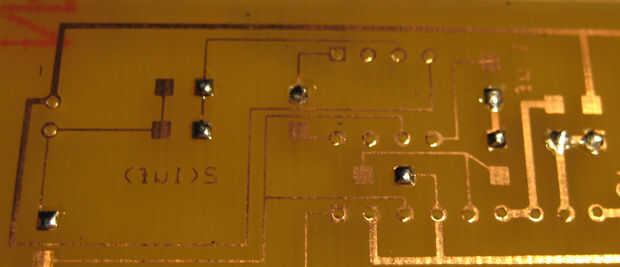

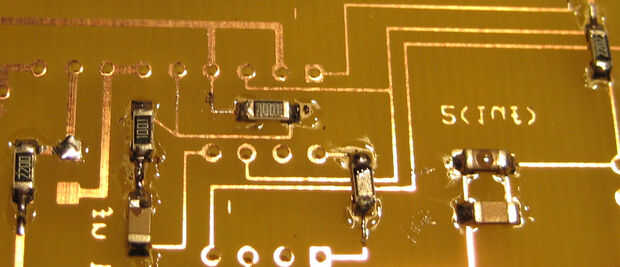

Se supone que poseen habilidades de soldaduras intermedias, como no cubriré lo básico extremo de soldadura aquí a través del agujero, hay muchos Instructables que cubren esta misma habilidad, sólo entraré en profundidad con respecto a la soldadura SMT, o montaje en superficie, componentes. Para la soldadura de los componentes SMT, primero calentar uno de los dos botones SMT y derretir algunos soldadura para cubrir uniformemente, como se muestra en la primera foto. A continuación, sujete el lápiz soldador la almohadilla con la soldadura, mantener en estado líquido, manteniendo el componente en su lugar con un par de Pinzas finas. Luego retire el soldado lápiz, permitiendo que la soldadura se enfríe. Finalmente, calor el otro cojín y derretir algunos de la soldadura, asegurando una buena unión mecánica y una buena conexión eléctrica. En la segunda imagen se muestra la forma óptima de soldadura para que va. El tercer cuadro muestra el tamaño de los componentes SMT que utiliza, en comparación con una LED de 5 mm. La cuarta foto muestra todos los componentes SMT que se adjunta, donde la quinta foto muestra el tipo de soldadura que utiliza. Recomiendo usar soldadura de núcleo de resina fina plata-cojinete, como esta soldadura que adquirí de Radioshack. Por último, la soldadura en todos los componentes por-agujero.
