Medidor de VU portátil accionado batería (3 / 9 paso)

Paso 3: Cortar y preparar el PCB para la exposición

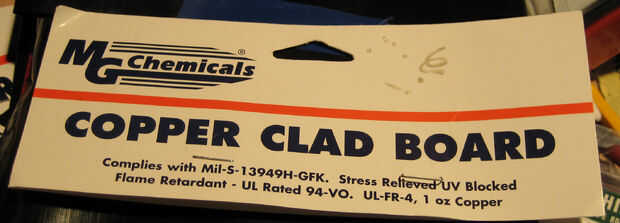

Para hacer PCBs, utilizo el método de exposición UV, que es sólo un poco más difícil y significativamente más precisa que el método de transferencia de toner. Para empezar, cortar el PCB para ser del mismo tamaño que el contorno de la placa positiva. Primero dibujé un rectángulo de las mismas dimensiones de la PCB en la capa protectora de UV reactiva Junta de cobre cubierto de fibra de vidrio, luego recórtalo con una herramienta Dremel equipada con un disco de diamante. Asegúrese de que una vez que haya quitado la Junta de su envoltorio protector no quede expuesto a UV. Cuando estoy trabajando con PCB reactiva UV, mantengo el garaje iluminado con un solo bulbo incandescente. Luces fluorescente y halógena ambas suficiente luz que exponen la Junta a través de la capa protectora de plástico UV de la salida. Además, asegúrese de que usted está usando equipo de protección adecuado al cortar fibra de vidrio.
