Medidor de VU portátil accionado batería (5 / 9 paso)

Paso 5: Preparar las soluciones en desarrollo y aguafuerte

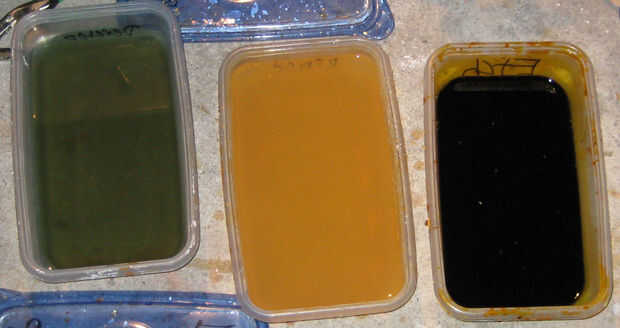

Ahora es necesario utilizar un poco química. Una vez que el PCB ha sido expuesto, apague la UV luz y preparar los tres productos químicos que necesitará. El agente de desarrollo con la cantidad de agua prescrito en la botella y el lugar de la mezcla en un recipiente de plástico grande para mentir el PCB plano en. A continuación, rellenar un similar tamaño con agua y llenar otro recipiente idéntico con cloruro férrico o grabador de cobre similar. Asegúrese de que el envase en que se coloque el grabador se hace de plástico, cobre grabadores y especialmente el cloruro férrico son más bien aficionado a comer a través de cualquier metal que entren en contacto con. En el cuadro principal se muestra a continuación, el líquido azul es el agente en desarrollo (iniciado claro) el fluido naranja es la etapa de enjuague, y el líquido marrón muy oscuro es el cloruro férrico.
