Medidor de VU portátil accionado batería (2 / 9 paso)

Paso 2: Preparación de la obra de la PCB

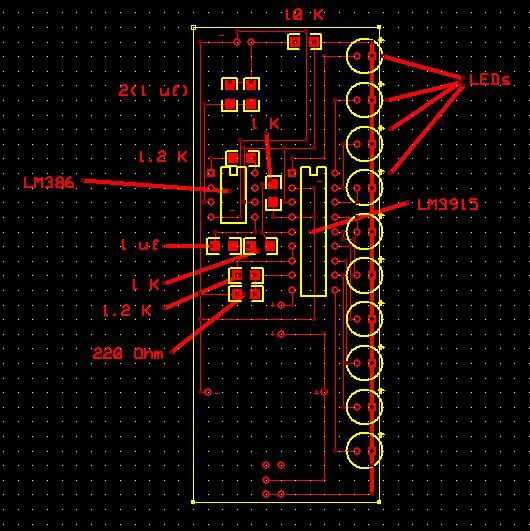

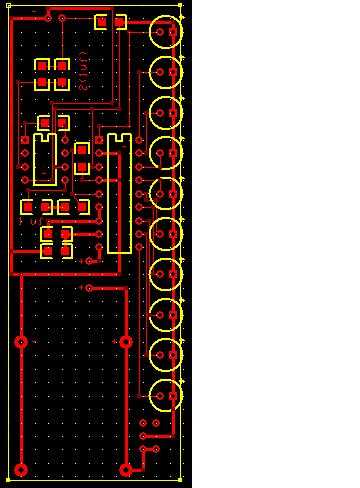

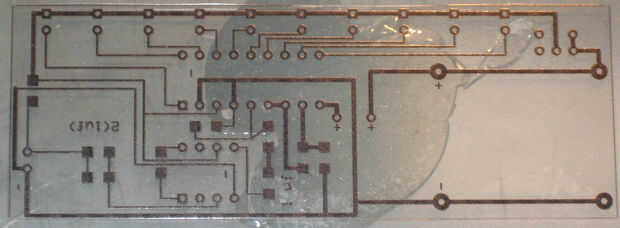

he creado el arte de PCB en un programa llamado ExpressPCB, que está disponible para descarga gratuita y es sorprendentemente funcional. La obra resultante es mostrada en esta página. A continuación, imprimí las ilustraciones de PCB en una transparencia. Cuando se imprime la capa superior del cobre del PCB en ExpressPCB, los contornos del componente amarillo no se imprimen, se imprimen sólo los rastros rojos. Entonces corte la porción impresa de la obra de arte. Esto definirá el tamaño y forma del PCB. La tercera imagen es una captura de pantalla de ExpressPCB mostrando etiquetas para todos los componentes.
