Medidor de VU portátil accionado batería (6 / 9 paso)

Paso 6: Desarrollo y grabado de PCB

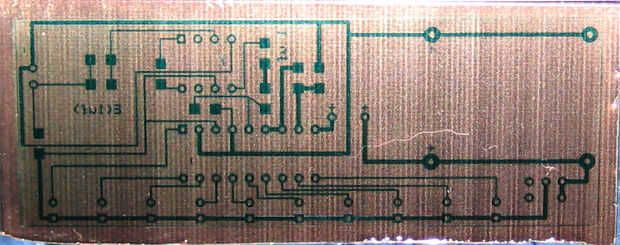

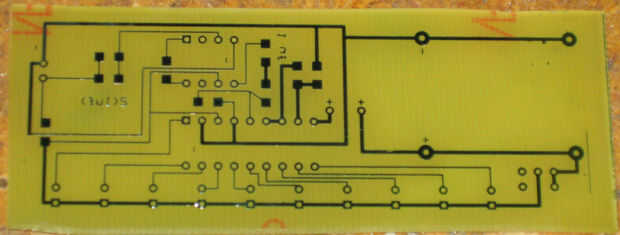

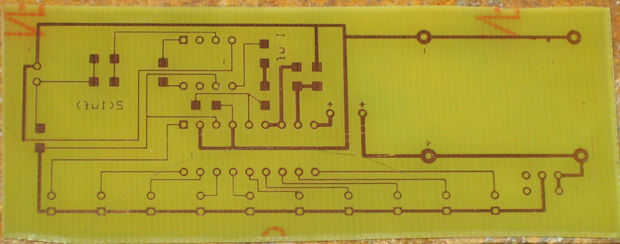

Una vez que la Junta ha sido expuesta, caer en la solución de revelado. Asegúrese de usar guantes impermeables resistentes a químicos para proteger sus manos. Te recomiendo guantes de hule grueso largo los que ser comprados en la tienda de comestibles promedio. Estos son superiores en un promedio de guantes de látex que protegen la muñeca, son más resistentes a rasgones y a la abrasión, y puede ser reutilizados. Una vez que la Junta ha sido desarrollada para el punto de que sólo los rastros deseados son visibles como restante etch resist (la capa verde en el tablero) y el área circundante es expuesto cobre, tienes que enjuagar la Junta. Si sale de resistir de etch, la Junta probablemente fue expuesta antes de que quería que fuera o se quedaba en la solución de revelado demasiada. Si ninguno de resistir etch sale, la Junta probablemente no estaba expuesta correctamente. Una vez que la Junta ha sido aclarada, podrá ver las huellas deseadas en etch verde resistir, como se muestra en la imagen principal de esta página. El Consejo está ahora listo para ser grabado. El cloruro férrico trabaja más rápido cuando calentado y agitado, pero funcionar bien con ninguno. Soltar la placa en el cloruro férrico, comprobación de en media hora o intervalos cada hora, hasta que todo el cobre expuesto ha sido grabado, al igual que en la segunda foto. Una vez que la Junta ha sido grabada, sáquelo del cloruro férrico y enjuague en la etapa de enjuague. Finalmente, retirar el resistir etch en el rastros deseados mediante desnaturalizado o alcohol isopropílico. El PCB está ahora listo para ser perforado.
