Medidor de VU portátil accionado batería (7 / 9 paso)

Paso 7: perforación

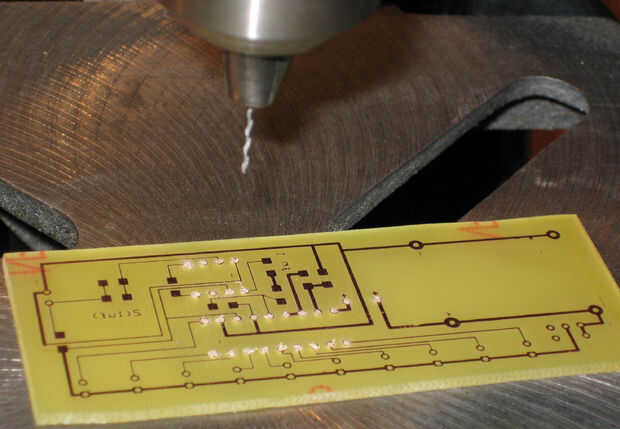

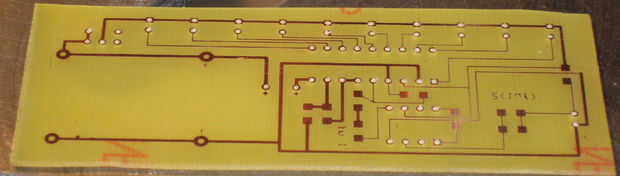

Ahora necesita perforar agujeros en la PCB de los componentes por-agujero. Mi diseño para este medidor VU utiliza componentes SMT tantos como sea posible para optimizar la placa y reducir al mínimo de la perforación, que me parecen una de las partes más tediosas de hacer cualquier PCB. Seguramente se romperá Mkae utilice una prensa del taladro y la broca. Usé una 3/32 broca para hacer los agujeros. La broca de corona es una broca de taladro dremel herramienta comprada en Home Depot. La primera imagen muestra mi instalación de perforación y la Junta muestra cuando se está parcialmente perforado, mientras que la segunda imagen muestra el tablero con todos los agujeros perforados a excepción de los de los titulares de la batería, que requieren un agujero más grande que los cables son más gruesos.
