Medida 3D impreso bicicleta fibra de carbono (19 / 20 paso)

Paso 19: Vinculación de los jefes de freno

Para mi marco quería usar frenos V-Brake, prefiero su sentir, la fuerza y la facilidad de ajuste pinza frenos (sin mencionar el precio más bajo). Esto requirió que adherir o un conjunto de patrones roscados de V-brake en mi tirantes.

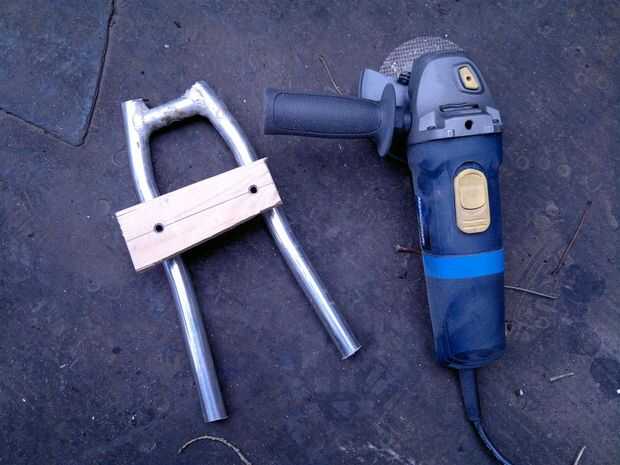

Usted puede comprar estas piezas de un proveedor de marco, pero en mi caso liberó del mismo marco de donantes que mi tubo de dirección y el número de abandonos. Retuvo algunos del tubo que los jefes de freno habían sido soldados a y luego de tierra de la mitad posterior del tubo. Luego usé un archivo media que aproximadamente había igualado el diámetro de mis tirantes y se archivará el interior del tubo.

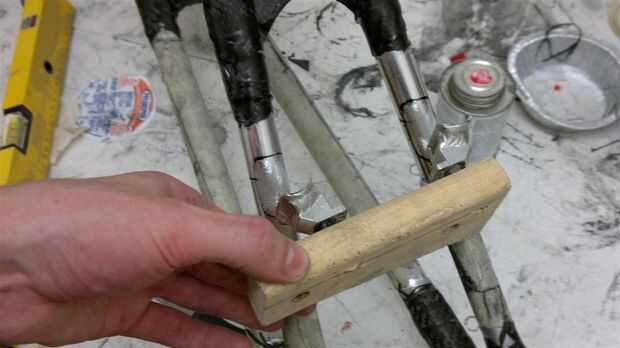

Me burló el par de jefes en mi marco y mide la distancia entre ellos. Luego perforé dos agujeros con el mismo espaciado en la pieza de madera de desecho. Enchufar a los jefes de estos agujeros aseguró que correctamente alineados.

Luego utilizar alguna masilla Masilla epoxy metal de alta calidad y poner una capa en la parte posterior de ambos de los jefes. Luego apreto éstos contra mis tirantes, presionando duro exprimir el exceso de masilla pero lo que le permite llenar los huecos entre el jefe y el sillín, creando un vínculo sólido. Asegúrese de que se mantenga la alineación apropiada, porque el metal epoxi configura rápidamente (generalmente 10 minutos).

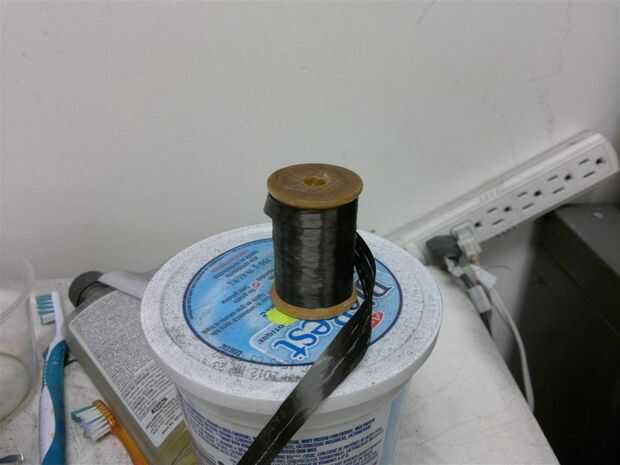

Después de que había fijado el epoxi, me a lijar el exceso y crear una junta arremetió con un remolque de fibra de carbono (fina unidireccional de la cinta que viene en un carrete) para fuerza extra y seguro. Primero envuelve el empalme en fibra de vidrio y luego envuelto varias Figura-8 con la fibra de carbono hasta que era uniforme y cubre todos los bordes del jefe. Entonces lo envolvió en cinta eléctrica para comprimirlo, como antes.
