Medida 3D impreso bicicleta fibra de carbono (1 / 20 paso)

Paso 1: El proceso de

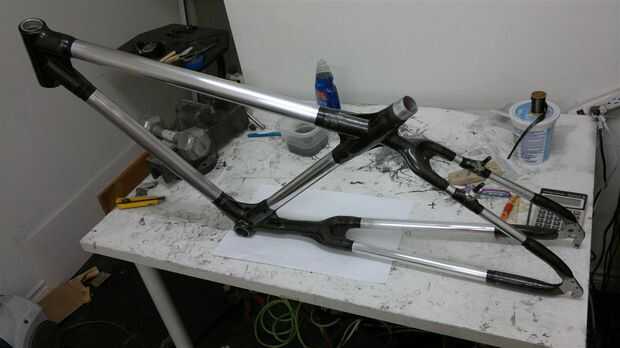

El proceso que surgió toma ventaja de la creciente disponibilidad y asequibilidad de CAD y 3D impresión para permitir a la gente a construir ellos mismos una bicicleta personalizada única con flexibilidad de diseño sin precedentes. Zapatas de enchufe estilo impreso en 3D se utilizan para unir materia tubestock, y ésos empalmes luego son reforzados con fibra de carbono y epoxy. Puesto que las zapatas rígidas 3D impreso definen todos los ángulos y las tomas proporcionan una parada difícil sean los tubos, una vez que el tubo se corta a la longitud adecuada todas las piezas simplemente ajuste, eliminando la necesidad de una plantilla para mantener con precisión la geometría de la estructura durante la construcción. Piezas impresas 3D pueden utilizarse también para crear parte 2 moldes de la fibra de carbono, refuerzos de zapatas, mejora fuerza y aspecto.

Además de eliminar la plantilla, este método de construcción tiene algunos beneficios importantes. Puesto que se genera el diseño en CAD, le permite crear cualquier geometría que desea, en lugar de usando preset standard ángulos que soldadas construcción terminal requiere. Ya sea carretera, montaña, pista, incluso carga o geometría reclinada, la libertad está ahí. Además, puesto que los tubos estén adheridos con resina epoxi y fibra de carbono, puede utilizar cualquier material que se desea para la tubería, aluminio, acero, fibra de carbono, titanio o bambú! Mi objetivo era cambiar de puesto lejos de ser restringido por los materiales requeridos por las herramientas y en cambio le permiten realizar su visión creativa personal por lo que quieres tu moto para ser.

Descargo de responsabilidad: Aunque no soy un ingeniero de materiales compuestos o un framebuilder, soy un diseñador industrial que trabaja en la industria aeroespacial que tiene piezas de aviones prototipo de fibra de carbono y ha leído un montón de teoría de la fabricación de compuestos. Aún, cuando se siguen estas instrucciones y su marco, pensar críticamente y con seguridad y diseño conservador.
