Medida 3D impreso bicicleta fibra de carbono (9 / 20 paso)

Paso 9: Haga Real

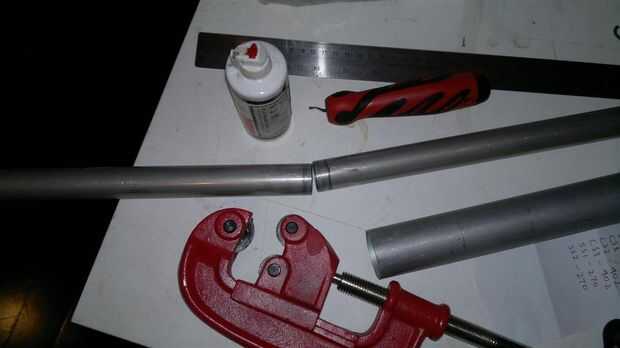

Una vez tengas las articulaciones impresas 3D y tubo-acción, compruebe las dimensiones que usted necesita para cortar el tubo a. Ser muy preciso en este momento pagará más tarde. La forma más fácil de cortar tubería metálica es con un pipecutter, como va a producir un grado 90 limpio, cortar. Mida dos veces, usar un montón de fluido de corte y ser paciente. También tenga en cuenta que el pipecutter puede macho de estampar el extremo cortado del tubo un poquito, que tal vez necesite presentar el diámetro interno un poco para mantener una fricción perfecto ajuste con sus 3D piezas impresas.

Hacer una prueba de ajuste con todas sus piezas primero. Todo debe encajar bien, jugar entre los tubos y las tomas pueden conducir a la inexactitud. Si todo encaja como debiera, es momento de comenzar la Asamblea.

Observar las reglas de preparación superficiales – Limpie solvente, arena áspera, luego limpie solvente otra vez. Deje el flash solvente durante un minuto y luego mezclar un lote de resina de 5 minutos. Lo 5 minutos no es casi tan fuerte como más tiempo de curado de resinas epoxi laminado, pero ya que tu tomas plástico impresos 3D no son realmente estructurales, es más que suficiente virar en el lugar. El proceso de pegado es mejor si manchan el epoxi en el interior del tubo en lugar de la parte exterior de la toma, puesto que no exprima hacia fuera.

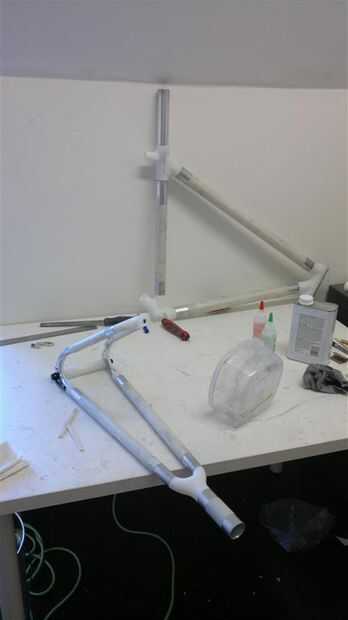

Es más fácil mantener la bicicleta montada y pegue una articulación a la vez, esperando a establecer en el medio. De esa manera de que usted puede asegurarse que la bicicleta es todavía perfectamente alineada y que cada tubo es pegan en su zócalo, la Plaza perfectamente al ras.

Tenga en cuenta que he diseñado mi toma de estirón del tubo del asiento para que el tubo metálico es realmente continuo y se desliza a través de la articulación, en lugar de cabezazos contra un borde toma la forma de que las otras articulaciones se construyen. Asegúrese de que pegue en su lugar a la altura correcta.

Nota: Asegúrese de que la caja del pedalier esté orientado el camino correcto cuando pegue en! Marca el lado para que no gire por error.

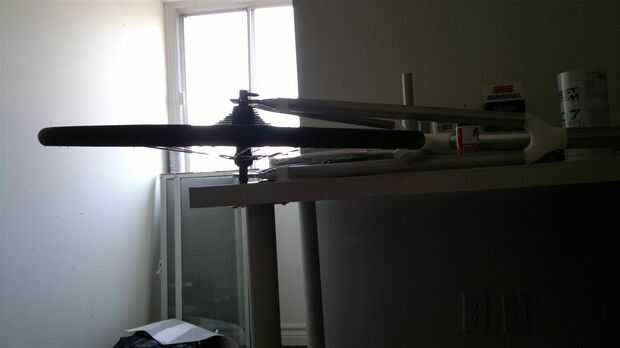

Las punteras son el área más delicado - si existe la posibilidad de un error de alineación a suceder, probablemente va a suceder aquí. Asegúrese de que tener un separador afianzado con abrazadera en sus salidas, ya que el triángulo trasero de la bicicleta es muy flexible cuando una rueda no está en su lugar. Esta parte es mucho más fácil si usted ha diseñado sus tomas CAD alrededor de salidas de la placa plana ya que hace mucho menos probable desalineamiento angular de mediciones incorrectas. Si lo hizo mi manera utilizando piezas de donantes que te has inversa diseñado en 3D y tener un poco de juego, abrazadera de la rueda en las punteras cuando usted les está pegando hasta. La rueda hace cualquier pequeño desalineamiento angular muy visible y fácil de corregir.

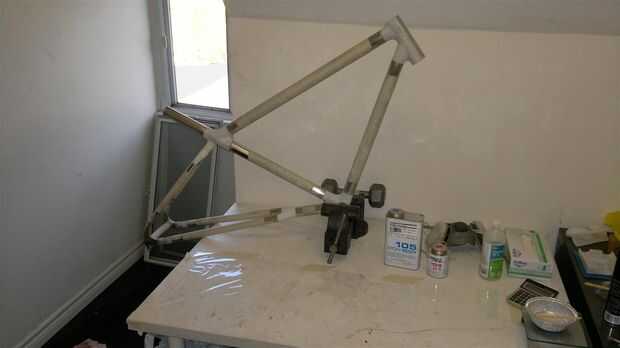

Una vez que hayas terminado de pegar en las punteras, tirón un suspiro de alivio y admirar su obra. Ya parece una moto, ahora solo tienes que reforzarlo.
