Matriz de LED Arduino (5 / 6 paso)

Paso 5: Conectar los LEDs con Arduino

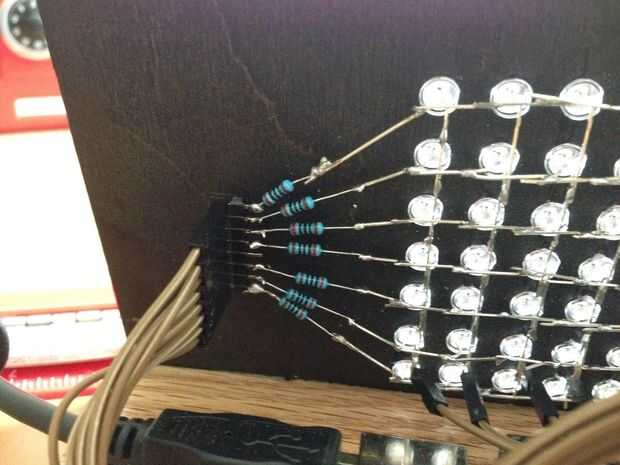

El primer paso será soldar las resistencias de la fila a las clavijas de la fila de los LEDs de la izquierda, como se muestra en la imagen. Usé un conector que tenía por ahí a organizado cuidadosamente las clavijas. Si usted no tiene un conector de eso, puede doblar para arriba de la pierna izquierda de las resistencias de manera similar a los pernos de columna más bajos.

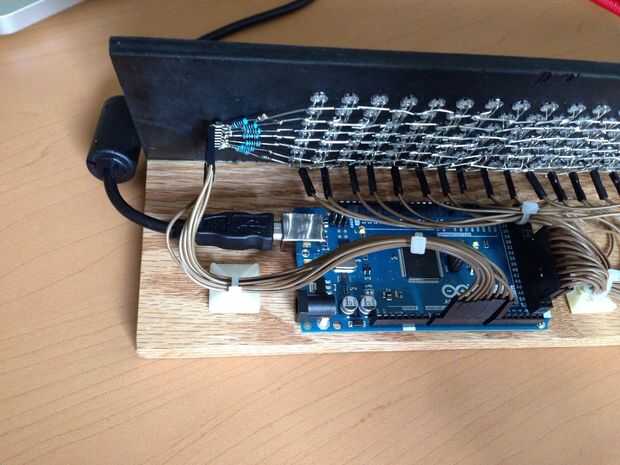

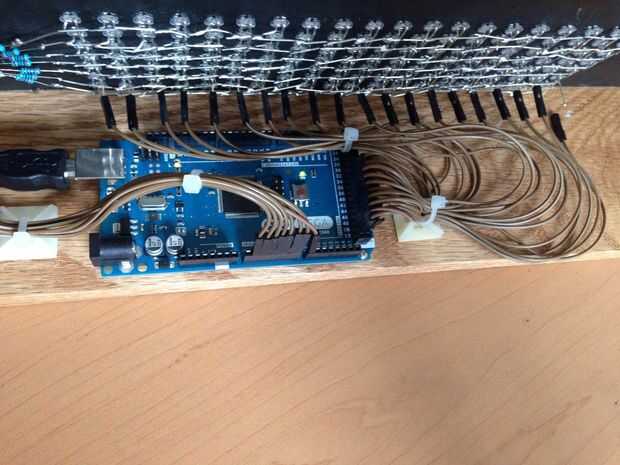

A continuación, utilice la placa hembra a macho cables para conectar las filas a Arduino. El lado macho debe conectarse a los pines que sobresale horizontalmente en el tablero del LED. No importan qué pins utiliza en arduino. Análogo y digital deben funcionar, pero saber que pines se conectan en donde.

En este punto, si usted así lo quieren, puede conectar una base a la parte inferior del tablero LED usando pegamento para madera o cualquier otro adhesivo de su elección.
