Controlador de matriz de LED Arduino 8 x 8 RGB con Shift 4 registros y Sensor de temperatura

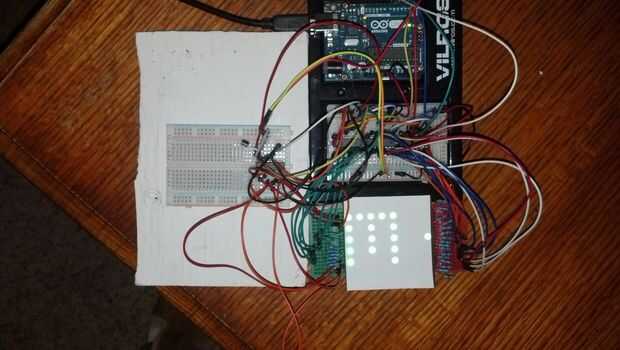

La primera mitad de este video instructivo muestra que un proyecto terminado de un Arduino con 4 registros de desplazamiento (74HC595) utilizado para controlar y 8 x 8 matriz de LED RGB. También hay un sensor de temperatura DS18B20 utilizado para mostrar la temperatura en la matriz de 8 x 8.

La segunda mitad del video muestra todo el código usado para alimentar el Arduino.

Le deseamos una oportunidad para construir uno!

Etiquetas: Arduino, DS18B20, Sensor de temperatura, Matriz de LED, 74HC595, Registro de desplazamiento, RGB de 8 x 8
