Matriz de LED Arduino (1 / 6 paso)

Paso 1: Los materiales

Para este proyecto, necesita los siguientes materiales:

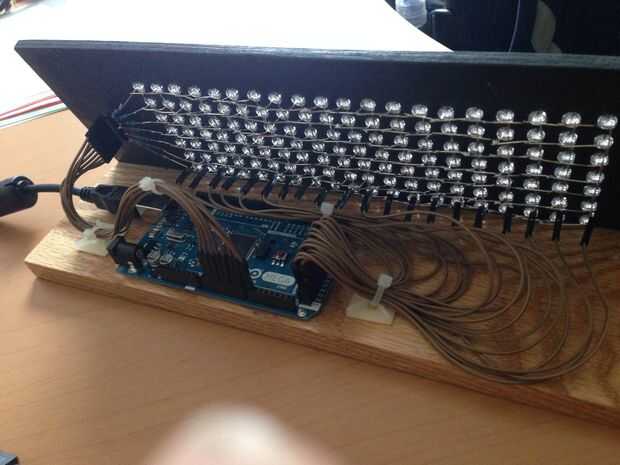

  • Combinado de un Arduino que tiene tantos pines digitales como quieras filas y columnas. (por ejemplo, si usted quiere tener una matriz de LED 7 x 5, necesita al menos 12 pines digitales en su arduino). Usé un Arduino Mega 2560 la Mega tiene 54 pines de I/O digitales y era el único que me permitió hacer una cuadrícula de 20 por 7 (necesitaba 27 pernos).
  • Para conectar tu Arduino a la matriz de LED, sería útil tener mujer a los cables del tablero masculino
  • Suficiente para su matriz de LED. (Con una matriz de 7 x 5, necesita 35 LEDs). Para este proyecto, he utilizado el LED azul que se pueden encontrar aquí
  • El enlace de arriba también tiene las resistencias que usted necesita. Tendrá tantas resistencias que tenga filas en la matriz de LED
  • Una tabla de madera para montar los LEDs. Usted necesitará algo razonablemente fina de madera para este proyecto. Grueso y qué tan grande debe ser la madera depende de cuánto quieres tus LEDs sobresale en la parte delantera y hasta qué punto aparte los LEDs a espaciar. Recomiendo un 1 cm de espacio entre su LED (mina fueron 5mm de diámetro). Recuerde dejar algo de espacio en todos los lados (sobre todo a la izquierda y derecha de la matriz).
  • Equipo para conectar Arduino a compañero.
  • Pintura en aerosol para el efecto añadido.

Usted también necesitará varias herramientas: taladro (+ una selección de las brocas), alicates, cortaúñas o cortadores de alambre y un soldador (con soldadura)
