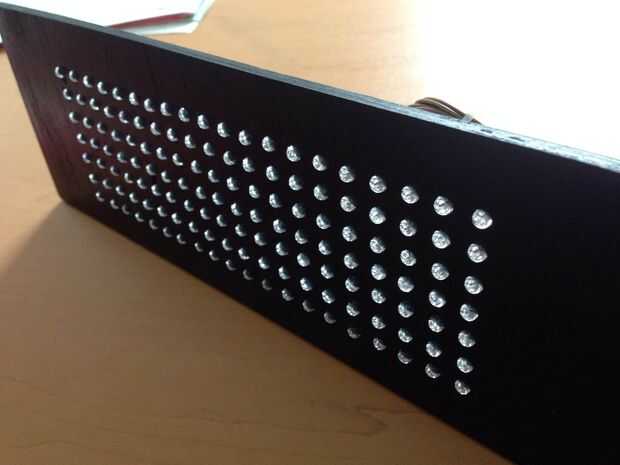

Matriz de LED Arduino

En este breve tutorial aprenderás cómo hacer una matriz de LED Arduino powered. A diferencia de otros diseños, éste utiliza un ordenador de "compañero" para notificar a Arduino que LEDs deben ser alimentados.

He proporcionado el código para el Arduino, así como un código Java para mostrar texto en la matriz de LED (esto incluye una fuente de carácter a la medida de 7 x 5).

Cosas a tener en cuenta:

  • Con el software suministrado, un máximo de 7 filas es posible si quieres mostrar texto. Técnicamente sería posible aumentar este límite a 15, pero eso lo dejaré a otra persona.
  • Si desea sólo visualiza valores racionales (i. e que desea iluminar los LEDs consecutivamente desde la parte inferior), sería técnicamente posible utilizar filas hasta 127.
  • No puedo liberar el código para el audio visualization(sorry!) por varias razones
Etiquetas: Arduino, LED, Código, Programación, Sonido, Audio, Java, Matriz, Texto, Visualizador
