Paso 20: Montaje del reactor - el conjunto del aro metal + flotante perforada, trabajo de detalle
Una vez que todo el pegamento está seco y el anillo de captura esté fijado firmemente a la jaula, podemos empezar a añadir algunas de las piezas de detalle, el primero de los cuales está el puente de los cables y soldar pads entre cada imán.

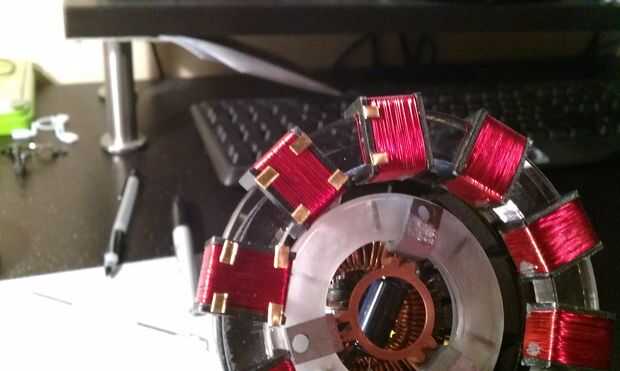

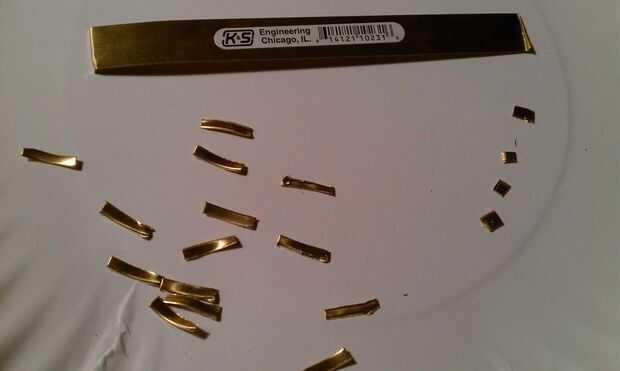

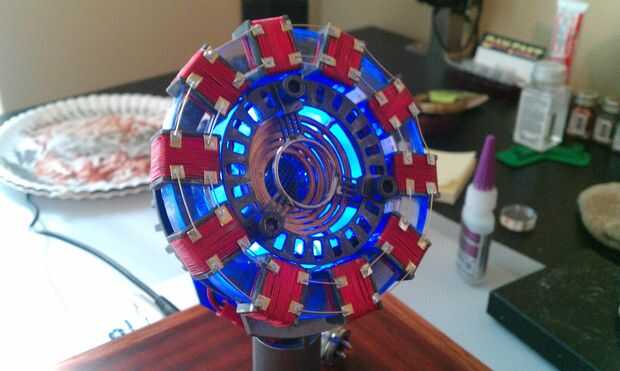

Para crear los cojines de la soldadura, corté un pedazo de chapa de latón fino en formas más o menos cuadradas, sobre 1/8" cuadrado. Luego pegué (usando una pequeña cantidad de pegamento) a los imanes. Hay cuatro por imán, lo que para 40 piezas total. Por suerte, la alineación exacta, o consistencia en la forma, o nada de eso no se requiere, por lo que este enfoque trabajó gran.

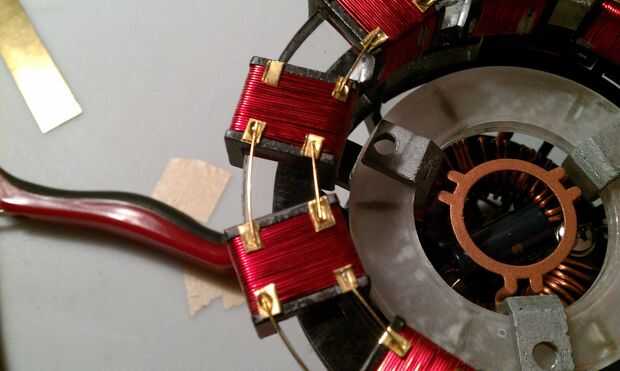

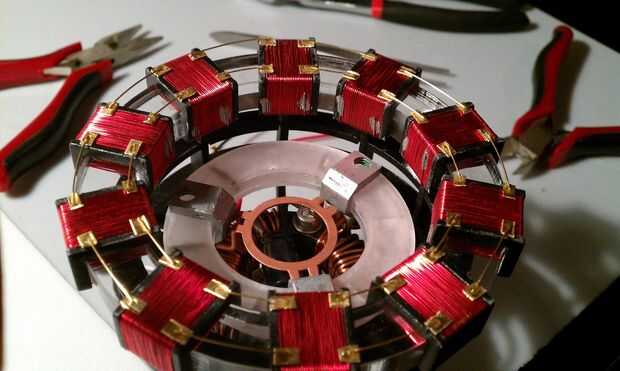

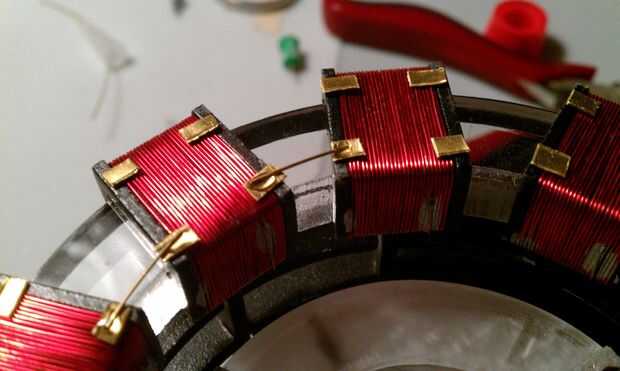

Después de que las almohadillas de soldadura estén secas, es el momento de fijar la los cables de puente. Utiliza un alambre de joyería artesanal 26 calibre y eligió el color para que coincida con las almohadillas de soldadura lo más cerca posible. Recorta algunas longitudes cortas para cubrir la brecha y pista estas en el lugar. Otra vez usé pegamento para estos, pero probablemente nada funcionaría. Hay 20 de estos total (10 huecos más grandes, y 10 boquetes más pequeños). Una vez que estas están secas, secó algunas pintura de plata de las almohadillas, para (a) cubrir el pegamento y (b) aspecto real de la soldadura.
En este punto, también podemos añadir el perforado metal/flotante montaje del anillo del reactor. El M5 x 16mm pernos se conecte directamente a los soportes de la anillo del reactor. Tenga cuidado de estos, enroscar para no romper nada. Tendí a apretar estos lo suficiente para mantener todo en su lugar. Las piezas deben permanecer firmemente adosadas aunque.
La pieza final que debe hacerse es el enchufe en el extremo de los cables externos. Para el enchufe real, utilicé uno de estos conectores de micrófono: http://www.vetco.net/catalog/product_info.php?cPat... Corte la porción roscada que cubre los pernos (que tenían el efecto secundario beneficioso de dejar un patrón rallado en el extremo). Los cables rojos y negros saliendo del reactor será un poco más largos que el blanco de plomo, por lo que estos deben limpiarse hacia atrás. Llegó a tener unos 5 o 6 pulgadas de alambre que se extiende hacia la parte posterior. Para la pieza blanca, cortar un cable puente macho aproximadamente 1,5 pulgadas y al que el conector en su lugar (así, yo puedo todavía desmontar el reactor, si es necesario). Los cables rojo y negro sólo pueden fijarse directamente al enchufe. Usé pegamento (más fácil), pero también funciona la soldadura. Para completar el look, apliqué un poco de shrinkwrap para los empalmes en el extremo del enchufe.
Opcionalmente, también he añadido un ojal de goma a donde los cables salen de la placa base, limpiar la mirada. Si desea agregar esto, cortar por lo que puede ser tirada libre y cortó una de las partes que sobresalen, por lo que termina buscando algo parecido a una seta. Puede ser envuelto alrededor de los cables externos y empujado en su lugar.
Para alimentar el reactor, conecte una suficiente fuente de alimentación al conector JST. Nada alrededor de 5V debe ser bueno. Demasiado riesgo de dañar el temporizador 555 o los LEDs y demasiado baja puede evitar que el 555 temporizador trabajo.
