Mark I Arc Reactor Prop (17 / 21 paso)

Paso 17: Crear el anillo de reactor - la ventanilla del edificio

Por fin, podemos empezar a construir el corazón del reactor, el anillo LED que brilla intensamente.

Para esta parte, he usado 12 de las lentejuelas de LED azul de Adafruit, en 6 pares espaciados igualmente alrededor del anillo. En lugar de adivinar en la distancia, imprimí una guía de cableado (se adjunta) que tiene los LEDs en su lugar mientras que está soldados. Los LED se colocan espalda con espalda, para que ellos brillan hacia fuera lateralmente, lejos unos de otros. Que en esta orientación ha ayudado a disipar el resplandor más, en lugar de tener los LED brillan hacia arriba. Utilicé un alambre fino de cobre desnudo (calibrador de 26, tal vez?) para conectarlos juntos.

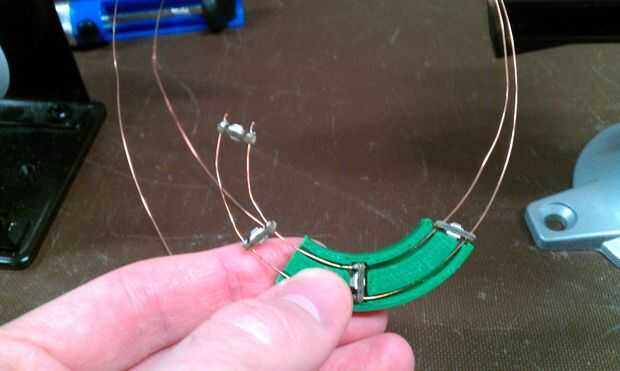

Al conectar el LED, asegúrese de que el + y - lados son correctos. Opté por mantener - final en el interior del anillo y el + final en el exterior. Para empezar, hilo de 12 pulgadas de alambre de cobre a través de dos de los LEDs, dejando cerca de 1 pulgada en un lado de los LEDs y 11 pulgadas en la otra. Caer en la guía de cableado tal que ambos LED está sentados en la ranura en la parte exterior de la guía y soldar en su lugar. 11 pulgadas de alambre en las ranuras de alimentación en la guía, para ayudar a mantener en su lugar. Esto también empieza a doblar los alambres en un círculo. Debido a la orientación de la espalda con espalda, soldadura aquí requiere dos pasos. Soldar un LED (ambos + y -) mientras que está en la guía. Tire el anillo hacia fuera y luego el otro LED en lugar de la soldadura.

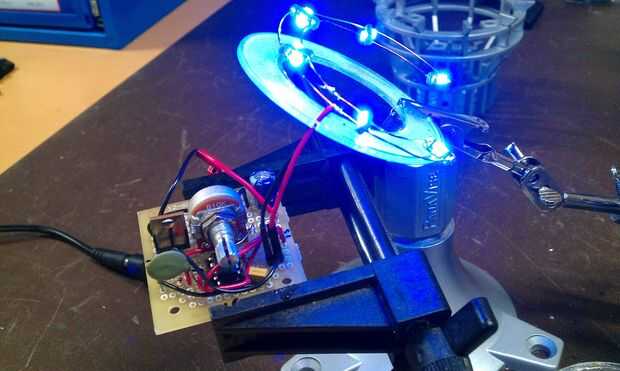

Una vez que el primer conjunto de LEDs se realiza, hilo en las dos siguientes. Recuerde que debe mantener la orientación correcta. Los LEDs que se sueldan sólo ahora caben en la ranura en el medio de la guía de cableado, y el siguiente conjunto de LEDs para soldar se basa en la ranura en el exterior. Estos nuevos LEDs en lugar de la soldadura y repetir hasta que hayas añadido 6 pares de LEDs (12 total). Mientras esto, he probado el anillo después de cada par de LED fue agregado, para asegurarse de que las articulaciones salieron correcta. Le enchufamos el anillo directamente en la fuente de alimentación de 5V, pero usted puede siempre probar esto a través del circuito de control también (esto prueba ambos al mismo tiempo). Esto no es necesario, pero es mucho más fácil corregir una mala combinación en lugar de más tarde.

Después de los últimos LEDs se sueldan en, habrá unas pulgadas del alambre sobrante a recorte en ambos extremos. Estos pueden cortarse como cerca de los LEDs como sea posible. El resultado final será algo que parece una "C", en lugar de un verdadero "anillo".

Con el anillo LED que brilla intensamente muy bien, el siguiente paso es conseguir que en el caso. Cortar un par de cables de puente mujer a cerca de 3 pulgadas y tira fuera el aislamiento de los extremos. Recomiendo la prueba de ajuste de estas piezas en la jaula, para obtener una medida exacta de cuánto deben ser los conductores. Tomar la placa inferior del paso anterior (uno que tiene los agujeros en ella) y pase los cables a través de aquí. Asegúrese de que la parte lisa de la placa todavía está en el exterior. Suelda estos cables a la ventanilla.

Ahora, nosotros deberíamos ser capaces de soltar esta pieza sobre la otra mitad de la caja de anillo del reactor. El anillo puede tener ser doblado en forma un poco para conseguir los LEDs en, pero en su mayor parte todo debe alinearse automáticamente. Ambos lados de la caja deben quedar sin espacios.

Nota 1: optado por no para unir los dos lados de la caja. Los soportes serán mantenerlos cerrado de todos modos, y esto hace mucho más fácil de cambiar algo si decido ir con un diseño diferente más adelante, o un LED se queme, o lo que sea.

Nota 2: Debido a la hendidura de la láser, y así cada pieza fue alineada al hacer el caso, los bordes exteriores están probable que no sean perfectamente verticales, y la distancia entre piezas es probablemente visible. Para solucionar esto, fui alrededor del borde con un tambor de lijar en una dremel y luego un archivo, para suavizar los bordes y conseguirlo a como cerca de 90 grados como sea posible. Después de esto se hizo, también tomó un trozo de papel de lija fino y fue alrededor de todas las caras expuestas en esta obra. Esto logra dos cosas: suavizar lo que podría haber perdido el archivo y dando la parte superior e inferior una mirada helada, para ayudar con la difusión de los LEDs.

Nota 3: también he añadido un poco de pegamento alrededor de los cables de LED presentare el caso, como una forma de alivio de tensión de flexión.

¡ UF. Aparte de algunos trabajos de detalle, esto termina la parte de "hacer pedazos" de esta construcción. El resto será conjunto.
