Paso 10: Crear el conjunto de anillo flotante + metal perforado
La siguiente pieza para arriba en la lista es la Asamblea de anillo flotante + metal perforado. Además el anillo de la captura, este es otro rasgo prominente en el reactor.
La pieza de metal perforada sólo se corta de 1/16" acrílico transparente. No mucho más que hacer allí por ahora.

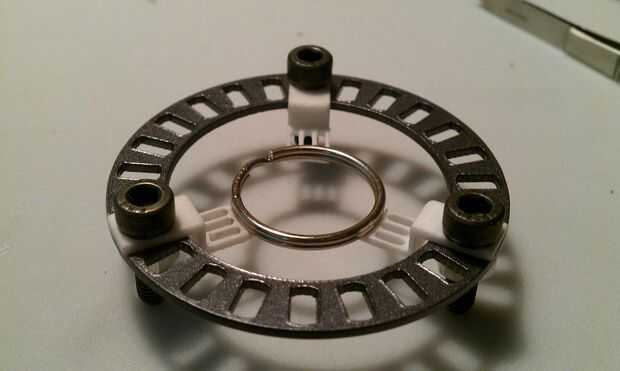

El montaje de anillo flotante es más interesante. Se compone de cuatro piezas: la explotación de tres brazos y el anillo en el centro. El centro es sólo un anillo de llavero repurposed. Encontré un paquete de dos de estos en una tienda de hardware, y son aproximadamente una pulgada de diámetro. Los brazos de retención están diseñados para un anillo de diámetro específico, así que si tienes algo diferente, puede ser necesario rediseñar los brazos de retención.

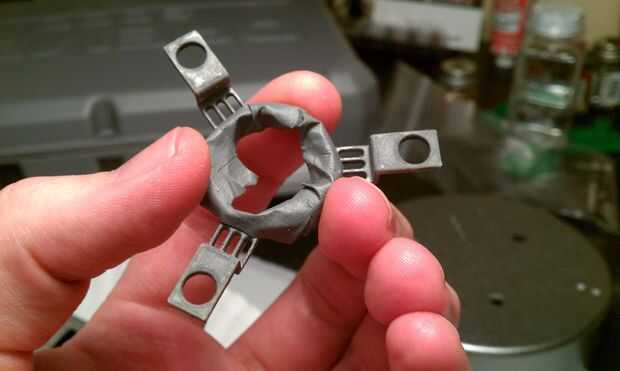

Los brazos de retención son 3D impreso (shapeways otra vez). Están hechas del mismo material que los cuerpos de imán, así que necesitarás algunas limpieza. La mayor parte de esto se puede hacer igual que antes, y utiliza un pequeño conjunto de archivos para limpiar las partes interiores de los orificios. Debido al detalle fino en estas partes, he decidido dejar estos un poco más áspera, más que el riesgo de romperlos. Algunas de ellas se limpiarán para arriba automáticamente durante la pintura.

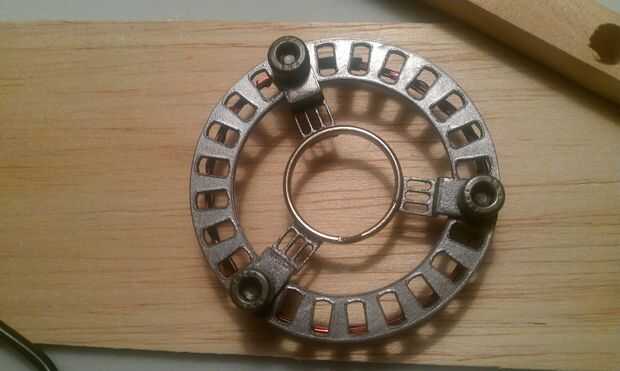

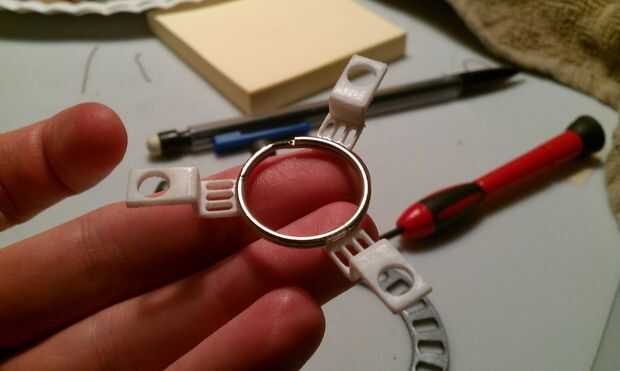

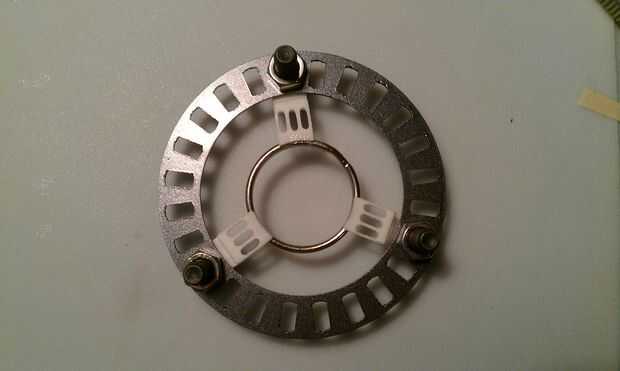

Los brazos de retención tienen una muesca en el extremo sobre el que descansará el anillo interior. Para montar esta pieza, cayó un perno a través de la tenencia de armas y metal perforado y adjunta una tuerca en el otro extremo. A partir de ahí, el anillo interno puede ser prueba equipada, y una vez que la alineación es correcta, puede ser pegado en.
Ambas piezas están listos para la pintura. El anillo interno de la Asamblea de anillo flotante debe con cinta, ya no necesita ser pintado. Supongo que podrían hacer estos pasos a la inversa (los brazos de retención de pintura, luego pegar todo junto), pero he tenido resultados mixtos al pegar después de la pintura, así que lo hice de esta manera). El esquema de pintura aquí no es tan complejo como las otras piezas: una mano de imprimación y luego una capa de "bronce" (de Tamiya Color TS-38). Yo no se molestó con una capa clara en estas piezas.
Para intemperie, yo sólo seco había cepillado un poco pinturas de color plata y óxidas en las piezas después de secado el color gunmetal. Mientras que los tenía, hice lo mismo con los tornillos.

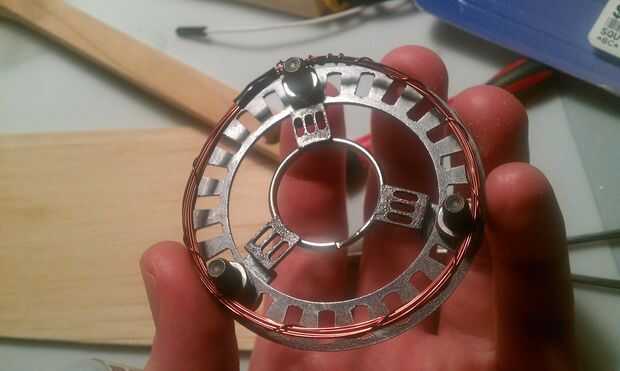

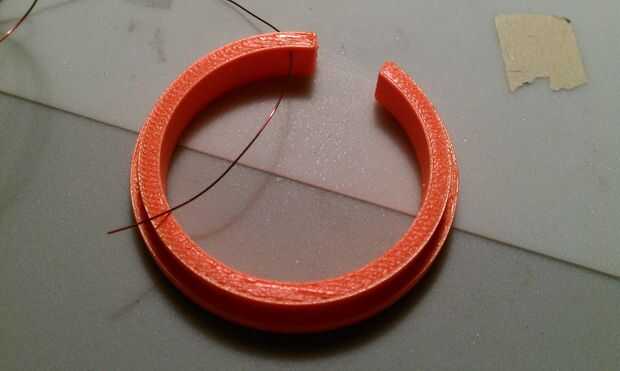

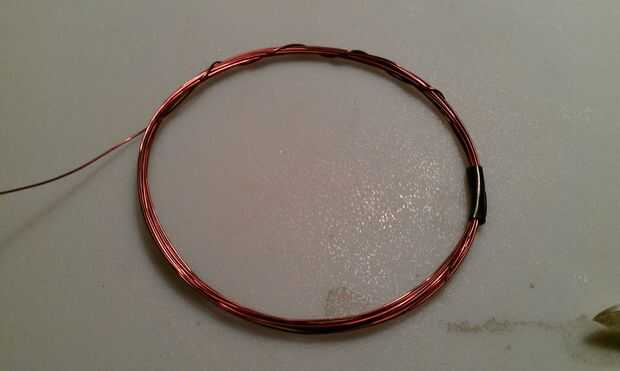

En algunas de las fotos de referencia, hay una bobina de alambre detrás de la anilla de metal perforada. Para copiar esto, imprimí algo marco/plantilla que era el mismo diámetro exterior que los pernos y algunos cable de color cobre oscuro alrededor que enmarcan la herida. 10 - 12 veces alrededor parecía suficiente. Hay una ranura de corte en el marco por lo que pude poner un trozo de cinta aislante alrededor del alambre para sostenerlo en lugar. A la izquierda sobre un pie o de alambre extra en uno de los extremos y recortar la parte de atrás de otro en la cinta. Con el pie adicional de cable, enrollé alrededor del alambre, para mantener todo en su lugar. Al final, sólo atado a esto y cortan el extra. Este anillo entonces debe ajustarse alrededor de los tres pernos, pero puede necesitar ser deformado un poco.
Tendremos que desmontar esta pieza más adelante, pero se puede mantener montado para evitar daños.
