Paso 14: Relleno de huecos con un inductor de falso
Sobre el circuito de control pero por debajo del anillo del reactor principal, tenía una brecha importante para llenar. Para llenar ese espacio, he creado un inductor de alambre-envuelve falso que se encuentra en el trozo de la traviesa. Esta pieza también tiene una ventaja que los hilos de rosca a través de la placa base en el reactor y se conecta a la clavija (no funciona).
El "núcleo" del inductor se corta un pedazo del misma 3/8" acrílico como el anillo de captura. Hay dos agujeros en extremos opuestos que permiten esta pieza para conectarse a la traviesa.
Esta pieza es primered y pintado con un color negro metálico (Tamiya Color TS-40). Una vez que esté seco, un cepillado seco de plata todo hace la pieza se vean desgastados. No me molesto en esta pieza del lacre.

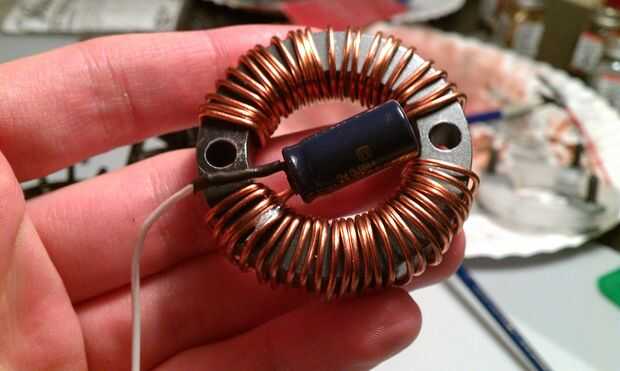

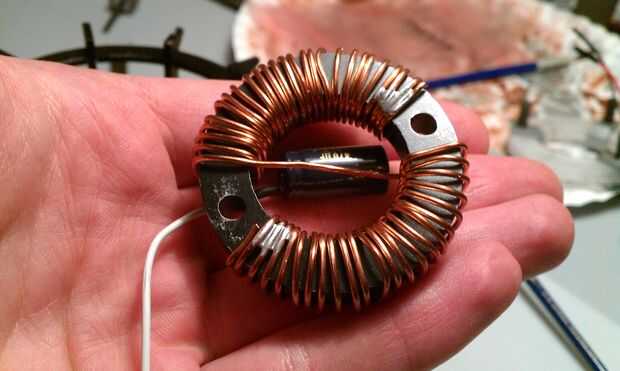

Una vez que la pintura esté seca, envuelto algún alambre de cobre desnudo calibre 18 alrededor de la mayoría de la base, dejando cerca de los agujeros para los pernos. 8-9 pies del alambre debe ser suficientes para envolver el núcleo como se muestra. Para facilitar la bobina un poco, rosca el cable a través del núcleo a la mitad del recorrido y luego envuelve el núcleo como dos mitades en lugar de todo de una sola vez. Tratar con 4 pies de alambre desgarbado es más fácil de 8 pies. En su mayor parte, este cable mantiene su forma cuando está doblado, pero he añadido un poco de pegamento en los extremos para mantenerlos en su lugar. Una vez el pegamento es seco, un poco de pintura plata hace estos look como una Unión de soldadura.
No hice nada específico para el tiempo en el alambre de cobre. Solo manejo empezaba a mancharlo, y estaba contento con esa mirada.

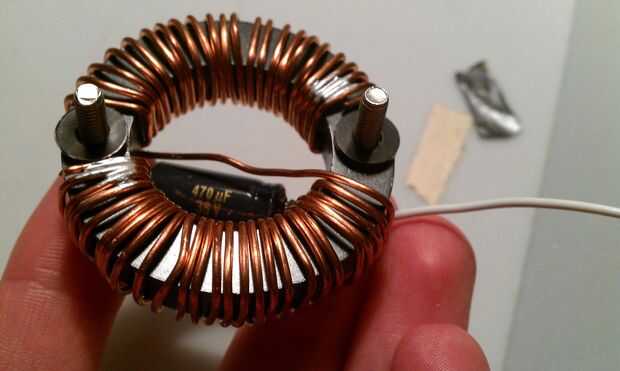

También decidí añadir un condensador adicional a esta pieza (que ocupan incluso más espacio). Esto es apenas soldado a en algún lugar del cable, cerca de uno de los extremos. Al otro extremo del condensador, despojado y conectado un cable jumper hembra (mantener esta longitud todo el tiempo posible) y que algunos shrinkwrap. Este cable se conectará finalmente con la toma falsa al final.

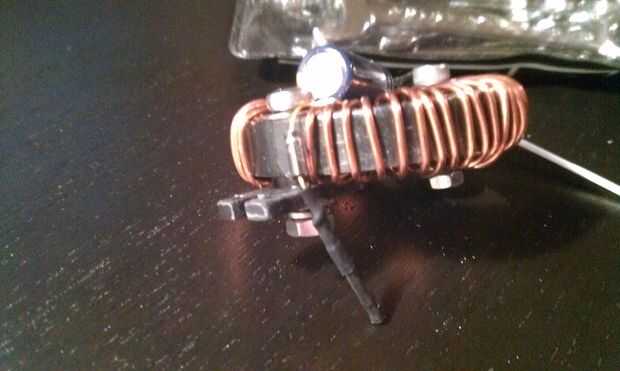

Cuando esta pieza se completa, se puede conectar a la pieza de traviesa. Para esto, utilicé algunos M5 x 20mm acero inoxidable pernos. Para agregar a la mirada que construidas, utilicé diferentes tornillos de cabeza en cualquier lado (phillips por un lado, toma la tapa en el otro). El arreglo de arriba a abajo es:
M4 x perno 20mm -> -> arandela plana M4 inductor falso -> 1/8" espaciador de plástico -> traviesa -> M4 -> arandela plana arandela M4 -> tuerca hexagonal M4.
Usé la arandela de seguridad porque mantiene suelta la tuerca. Si usted puede conseguirlo para permanecer en el lugar sin la arandela de seguridad, adelante.

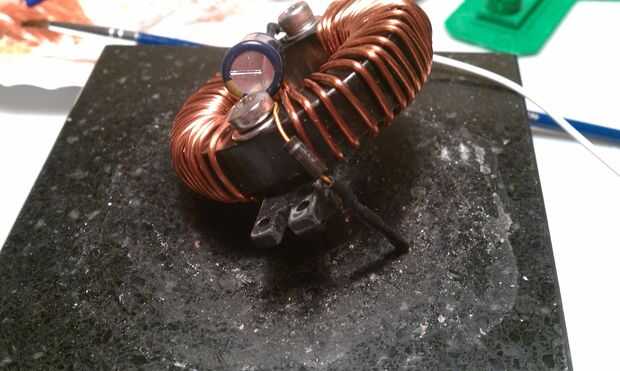

Os adjunto también un diodo en uno de los pernos, enfrente de plomo del condensador. Uno de los cables en el diodo se envuelve alrededor de la cabeza del perno, y el otro soldado a un cable jumper hembra corto. Esto terminará por asociar a un pin en el circuito de control. Esta pieza es opcional, y sólo utilizarla para llenar espacio y hacer que el inductor se vea más funcional.
