Paso 19: Montaje del reactor - agregando el anillo del reactor, colocar el anillo de captura
La siguiente pieza a añadir es el anillo del reactor.

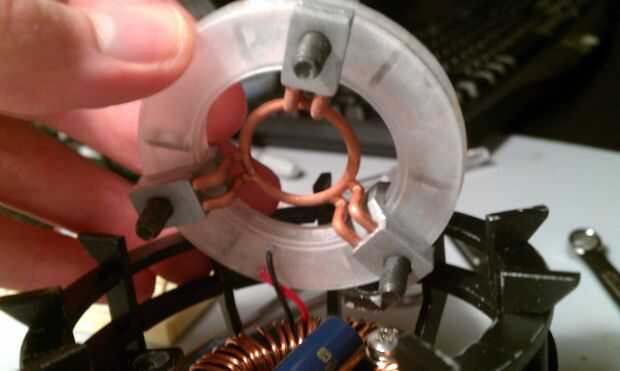

Si no se hace ya, montar el anillo del reactor, los soportes y el disipador de calor en una sola pieza. Con los dos lados del caso reactor acoplado (y los LEDs asegurados dentro), deslice los tres soportes de apoyo sobre el caso. Los extremos abiertos de los soportes se va hacia fuera (así, adjuntarlos desde el interior del anillo del reactor). Espacio de los áspero igualmente alrededor del anillo.
Continuación Deslice el disipador de calor sobre los soportes, roscar los pernos a través de las almohadillas del disipador de calor. Esta parte es bastante frágil, para no forzar las piezas Debe encajar sin mucho esfuerzo. Si no es así, verifique la alineación de los soportes y espacio fuera más o menos, cualquier dirección es necesaria. Además, asegúrese de que los soportes se deslicen en el anillo del reactor tanto como sea posible. También también, tratar de empuje el disipador térmico tan uniformemente como sea posible (es decir, no presione una tecla completamente en entonces intentar empujar los otros dos).
Ahora, montar esta pieza en la jaula. Esto debería encajar en las tres pestañas en el aro de la jaula de reactor medio. Debido a variaciones en cómo los soportes fueron impresos, cómo se unieron los pernos, cómo el reactor anillo caso fue montado, etc., estos podrían no encajar perfectamente. Esta pieza debe caer con sólo un poco de fuerza requerido. Si el ajuste es muy apretado, utilice una lima para ensanchar los orificios un poco hasta que se adapta a la pieza. Cuando el anillo, ten en cuenta de donde el + y - las líneas se terminan. Estas necesidad de fijar en un lugar específico en el circuito de control, en un paso anterior, así que asegúrese de que los conductores de línea en este lado de la Junta.

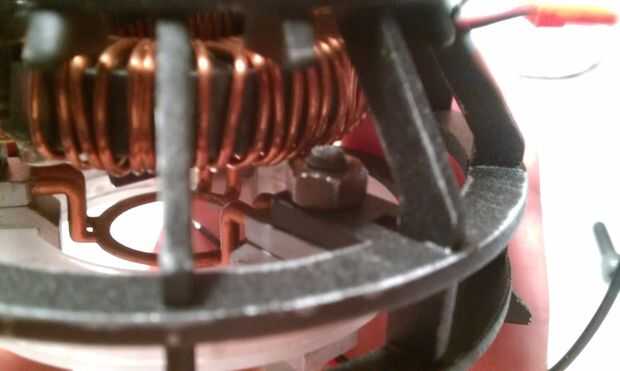

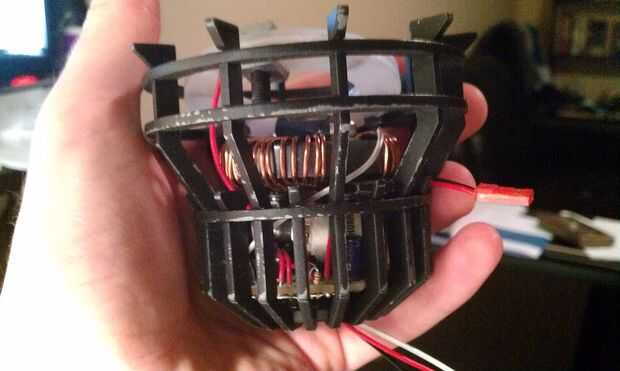

Después de que el anillo se introduce en la jaula, coloque el + y - de los LEDs a los pines correspondientes en el tablero. Si lo desea, puede probar los LEDs en este momento y asegúrese de que todo funciona. El siguiente paso será asegurar el anillo a la jaula, con las tuercas que coincidan con los pernos en los soportes. Porque yo soy un diseñador sádico, hay una muy pequeña cantidad de espacio entre el inductor y los pernos. Tanto es así, que realmente no pueden dejar las tuercas en los pernos. En su lugar, tendremos que deslizar los soportes en las tuercas y apriete lentamente (me siento extrañamente orgullosa de esta parte).

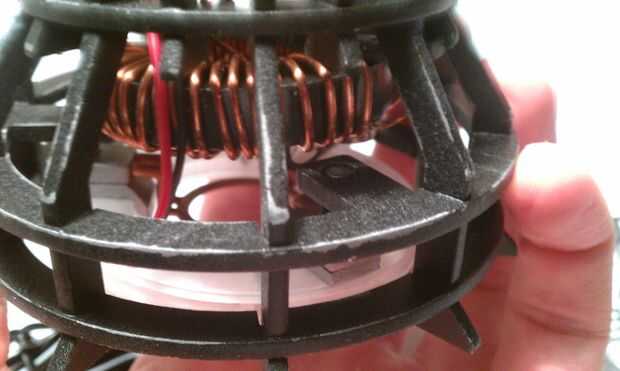

Voltear la caja boca abajo y tire del anillo de la jaula un poco, hasta que los pernos de soporte están al ras con el "fondo" (que es ahora, visualmente, la parte superior) de las pestañas en la jaula. Luego, alinee una tuerca sobre el perno y rechazar que el soporte en la jaula un poco. Empezar a apretar la tuerca en el perno hasta que coge. Repita este proceso para los otros dos tornillos.

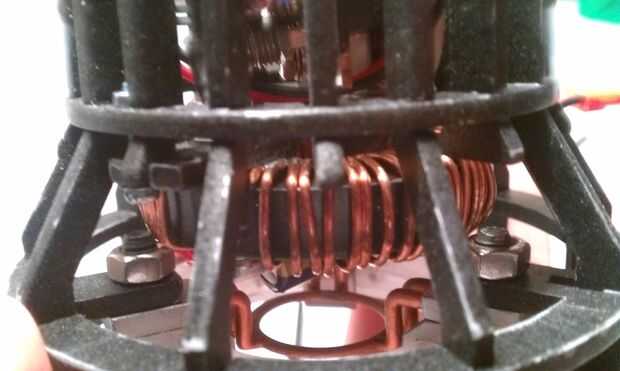

Una vez que todas las tuercas han puesto en marcha, gire alrededor del anillo y lentamente apriete cada tuerca hasta que el anillo quede asegurado. Trate de mantener los tornillos aproximadamente nivel durante este proceso (es decir, apretar una tuerca un poco más y pasemos a la siguiente. No intente apretar uno todo el camino de una sola vez).
Colocar el anillo de captura es, afortunadamente, más fácil. Sólo se pega a la jaula. Para esta parte, he utilizado una mezcla de cemento plástico y pegamento. Aplicar un pegamento u otro a la parte superior de las piezas de soporte vertical taller 10 sobre la jaula, alineados con las partes posterioras de los imanes del anillo de captura y caer en. Tenga en cuenta que esto se pega al alambre que envuelve alrededor de los imanes, así que asegúrese de utilizar suficiente pegamento para proporcionar un asimiento sólido. En retrospectiva, utilizando pegamento en los 10 fue probablemente exagerada, pero no estoy tomando ningún riesgo. Que este completamente seco el pegamento (yo opté por la noche a la mañana).
