Máquina de combinación del CNC y la impresora 3D (7 / 19 paso)

Paso 7: 2BEIGH3 seguridad

El 2BEIGH3 usa extremos peligrosos para hacer su trabajo.
Estoy en ningún caso responsable de cualquier lesión durante el montaje o uso de la 2BEIGH3.
1. tenga cuidado con todas las herramientas eléctricas y usar equipo apropiado de ojo, oído y redecilla.

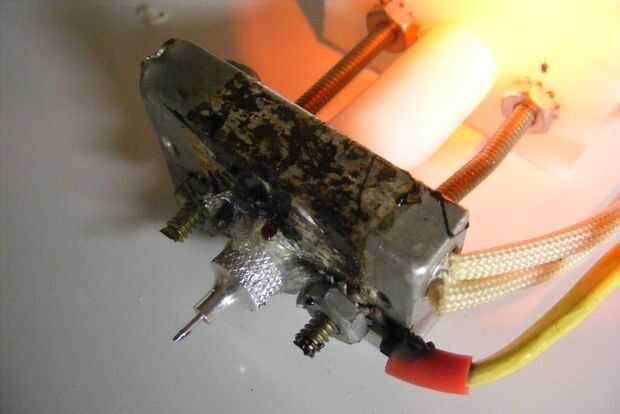

2. mientras se va a imprimir en 265c, el circuito extremo caliente puede conducir a 320C... No sólo quemará lo, pero te marca para toda la vida.
3. Si no se conecta correctamente, el extremo caliente puede llegar a 1400F!
4. los motores de pasos conectado al 20 1/4 roscado barra permite la tabla X-Y de la CNC a empujar más allá de la broca de corte de acero.
Pueden aplastar con los dedos si no tiene cuidado.
5. como se señaló anteriormente, deben ventilarse los gases y olores.

Una palabra de la Nota:  Había diseñado y construido esta unidad en 8 semanas desde el concepto a las piezas de corte e impresión.  Ahora que los tengo, puedo decirle que no era la tarea abrumadora que pensé que sería en todo.  Basta un poco de fe en ti mismo y como dicen "Solo hazlo". Sí, he cometido errores en el camino y lanzó em en un «no hacer eso otra vez cubo».  Y "sí" mi pedacito CNC intentaron hacer su manera a China, sin embargo, el plástico es barato y desechable.  El conocimiento no es!
Durante mi diseño estudié un montón de mensajes aquí y en otros sitios.  Fueron tan útiles que he decidido devolver la comunidad 2D/3D documentando mi diseño.  Mi agradecimiento a todos los que tuvieron el tiempo y esfuerzo para compartir sus diseños.

El 2BEIGH3 es Open Source Hardware.  Animo a gente a tomar ideas y modificarlo.  Por favor referirse a él como "2BEIGH3" o "2by3" así otros no confunden con kits ya disponibles o unidades completas.
Además, la impresora 3D de 2BEIGH3 tiene un extremo caliente diseñado para NYLON.  Usted se sorprenderá cómo ahora puede imprimir objetos que son extremadamente resbaladiza, flexible, capaz de doblar, resistente, durable, semitransparente y químicamente resistente a los disolventes. Sí, usted puede imprimir la manguera, pero también puede imprimir cubiertas de suave teclado durable, recubrimientos flexibles y un millón de piezas que son difíciles en ABS.

Nota de precaución para actuales propietarios de impresora 3D de NYLON:
NYLON se calienta diferentemente que ABS.  Por favor, vea las propiedades NYLON adjuntadas PDF.  Simplemente insertando NYLON un REPRAP, TOM, hasta o en otra unidad 3D, probablemente dañará la unidad de alguna manera.  Tengo un amigo que tuvo que pedir un completo nuevo caliente extremo como él no preste atención a mis advertencias.
Y "sí", "mala hierba-wacker" "línea trimmer" es hecha de NYLON... también está hecho de fibra de vidrio y otros pedacitos y pedazos de cosas desagradables. Poner en el 2BEIGH3, REPRAP, TOM, hasta u otra unidad 3D y usted escuchará el sonido de papas fritas está cocinando... que la punta está recubierta de goo.  Fibra de vidrio quemado tiene que taladrar (como descubrió mi amigo).
Además, de NYLON es muy resbaladizo y a menos que tengas un estirador "Pinches", como http://www.thingiverse.com/thing:21782 la extrusión será más que probable deslizamiento.  Todos los polímeros Nylon requieren extrusión de alta presión.

Barras de NYLON de 1/8 0.125 - para la 2BEIGH3 están disponibles en McMaster Carr (8538K 12) vienen en secciones de 4', son ~$1.68 bajo costo son redondos y se imprimirá un lote de piezas pequeñas. En unos meses o antes, material de Nylon específicamente para 3D impresión estará disponible aquí. y cualquier persona puede registrarse aquí.

Llego la barra blanca y tomar un trapo y abrigo de la varilla con un poco de la vieja impresora rellenar la tinta del color que quiero.  Nylon absorbe agua/líquidos en un mayor nivel de ABS, por lo que el color se ve un poco transparente dependiendo del grosor de la pieza.
3mm ABS está disponible de varios vendedores en la web, simplemente hacer una búsqueda en el carrete ABS de 3mm.
Otra vez, impresión 3D no es diferente de cocinar en una estufa abierta... Así.
No toque las partes calientes...
Ventilar los olores y humos... Han subido la "Dupont Nylon OSHA manejo y ventilación Guide.pdf" para aquellos interesados o desean dirección.
No toque la electricidad...
