Máquina de combinación del CNC y la impresora 3D (16 / 19 paso)

Paso 16: 2BEIGH3 impresora 3D extrusión Asamblea

El propósito de la extrusora es el material de la bobina o rollo, y empuje con fuerza a lo largo de/a través de un tubo en un camino en el extremo caliente.

El 3D de 2BEIGH3 Asamblea de estirador de impresora es similar a los estiradores a utilizado en otras máquinas.  He escuchado a estos denominados tipo un "Wade" de la extrusora.  Por favor hacer una búsqueda en "Wade extrusora para impresión 3D" y leer sobre las variaciones y usos.
La principal diferencia en la extrusora de 2BEIGH3 de otras unidades de a, es que la relación de transmisión es alrededor del 15% más grande y la diferencia importante es que la extrusora de 2BEIGH3 tiene picos en tornillo de HOBB (la sección del tornillo 2" que el material entra en contacto con) para agarrar el Nylon como el ABS.  Sin picos, el Nylon es demasiado resbaladizo y el estirador, eventualmente se frote un punto plano en el Nylon y parada sacando completamente.

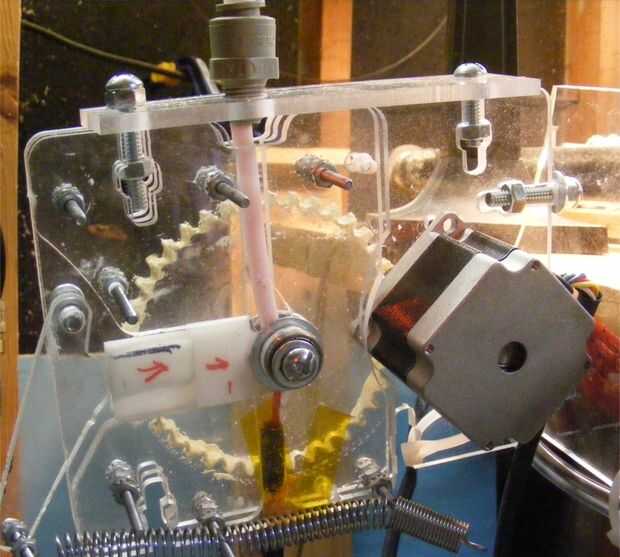

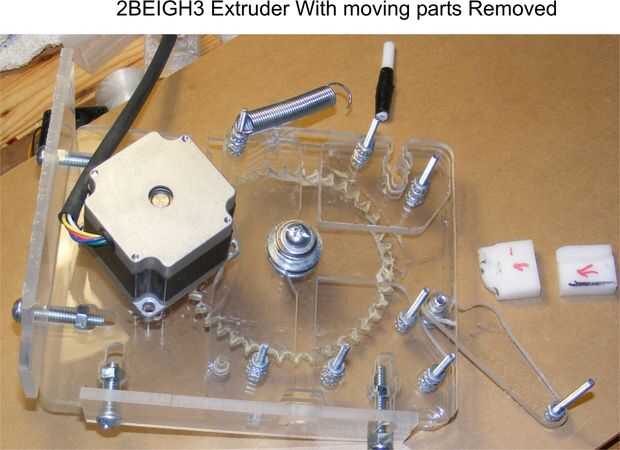

La extrusora de 2BEIGH3 se ve en las fotos.  Los engranajes son corte de plexiglás (acrílico extruido).  Verá que se ha agregado una grasa de litio blanco a los dientes para reducir la fricción como acrílico extruido no es algo que queramos engranajes hechos, pero por ahora nos recibe impresión.  Finalmente a publicar otro instructivo para mostrar cómo la transición a una extrusora impreso con NYLON que no necesita lubricación.  Todavía estoy utilizando este estirador como su gran trabajo...

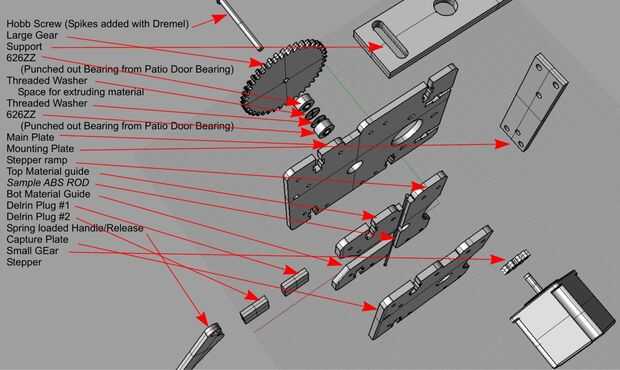

Asamblea
Todos los tornillos (excepto el tornillo de hobbed y presión mango pivotante) y las tuercas son 6-32.  Las placas son espaciadas por el espesor de una tuerca.  Sólo añadir tornillos a la placa principal, añadir frutos secos, agregar las siguiente placas, añadir una tuerca, agregan la placa de último, añadir una tuerca... un poco como un sándwich.
El pequeño engranaje se ajustaron al eje del motor de paso a paso.

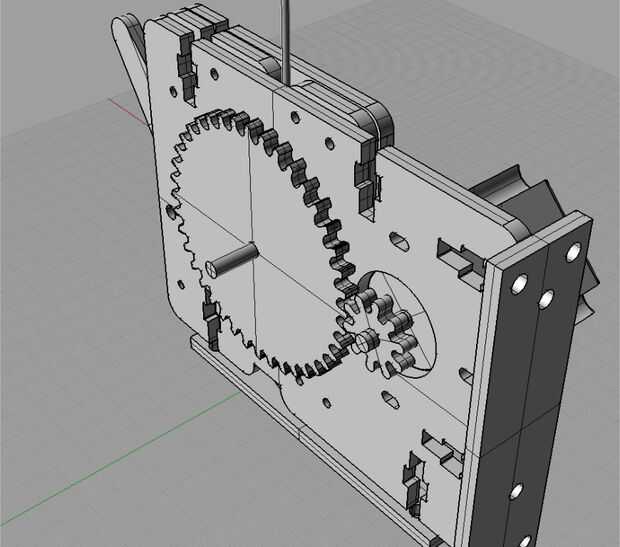

El eje de paso a paso es de 6mm o.250.  Han cortado los engranajes con la tabla básica de CNC de las impresiones de CAD y diseñé el orificio central para ser apretado.  Usted necesitará reem/archivo para conseguir un ajuste exacto, utilice un papel de lija para desbastar la superficie del eje de los pasos.  No no epoxie hasta que ha construido la Asamblea y ha alineado las ruedas dentadas.  Recuerde que el material es sólo 0.220 y queremos una gran superficie como sea posible mientras los engranajes del acoplamiento.
Se utiliza un simple "rápido curado epoxi parte dos".
Sugerencia: cortar 4 engranajes pequeños y 2 grandes engranajes en caso de necesita para romper un pequeño engranaje para cambiarlo, o un engranaje grande durante el montaje.

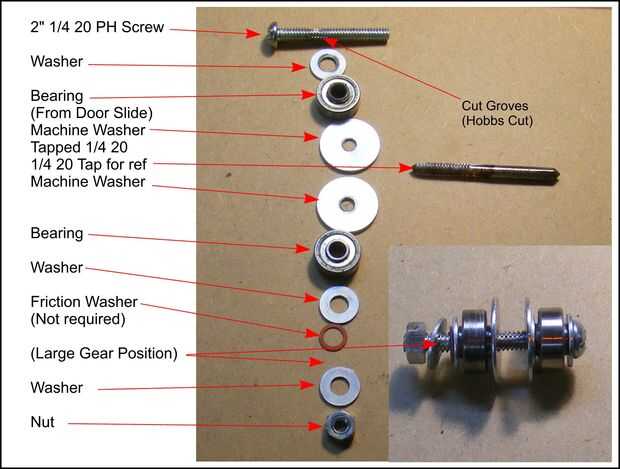

El fin del negocio de la extrusora es eso 2" 1/4-20 tornillo.  Entre los dos "rosca"arandelas de defensa", hemos utilizado un disco de corte dremel para cortar pequeñas ranuras en el eje opuesto de los hilos.  Esto nos da los "picos" tendremos que agarrar y empujar el NYLON y ABS en el extremo caliente.

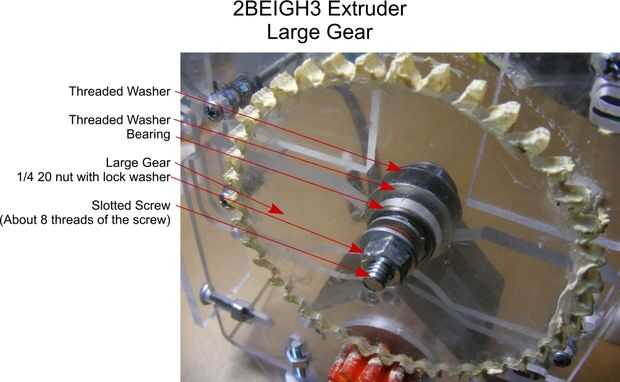

Las dos arandelas son lo que se conoce como "Arandelas Fender" con un 3/16 OD ID y 1".  El agujero es justo aprovechar con nuestro grifo de 1/4-20 y la lavadora se convertirá en una tuerca muy fina!
Estos dos arandelas fender roscado será a cada lado de nuestra barra de ABS o la línea para evitar flexión o alejándose de los picos.
Los dos tapones de delrin - # 1 tiene el mismo ancho que entre los dos hemos roscado arandelas.  Delrin es sólo tan resbaladizo como el teflón y el Nylon, pero muy difícil.  El conector #2 es sólo un 1 "x 1" x 1/4" cuadrado que empuja contra el primer tapón.  La manija o palanca, sping cargado y se aplica fuerza (mucho) a enchufe # 1, vuelta enchufe # 2 a su vez presiona la barra de ABS o del nilón firmemente contra los picos.

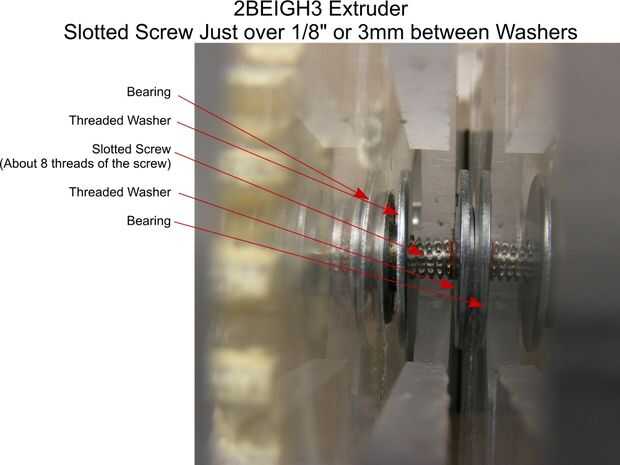

La distancia entre las arandelas roscadas es 0.125 o 3 mm + en la foto verás un tubo blanco justo por encima del tornillo de picos.  He encontrado que la presión era tan grande que necesitaba para guiar a la ABS y NYLON directamente al conector de la tubería.   El tubo es un 1/4 OD y separador de Nylon de ID de 1/8. La primavera es sólo un resorte disponible en la tienda de HW que he probado hasta que consiguió el máximo de la presión sin romper el plástico y lo que es fácil cambiar de Nylon a ABS y espalda.

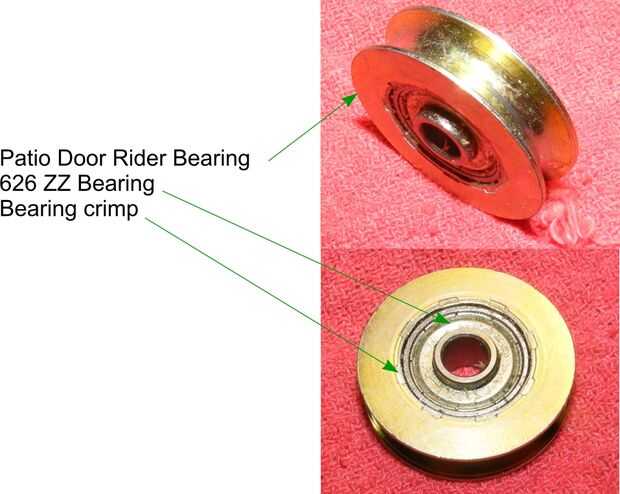

Los dos rodamientos de 626ZZ son los mismos que los otros rodamientos de la puerta de patio.  Usted puede ya sea orden de que éstos en línea, o simplemente pop les fuera de la cáscara de rodillo de patio.  Nota (en la foto) el lado de presión y este es el lado en que saltará el rodamiento.  He instalado un 20 de 1/4 perno con una tuerca en ambos lados del rodamiento.  Coloca en un tornillo de banco, le dan un buen pop y hacia fuera viene el cojinete.  Son cerca de $2,00 en línea.
Una vez que corté las piezas, sólo tomó unos 20-30 minutos para ensamblar.

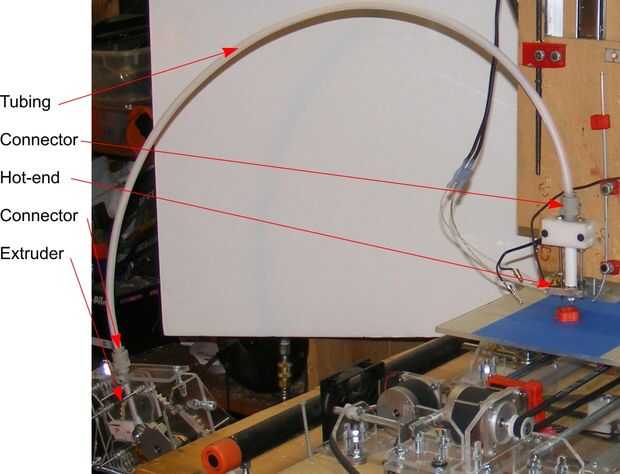

La extrusora está conectada con el extremo caliente a través de un sistema de "bowdens" como se ve en algunas impresoras de Ultimaker.
Se trata de un "acoplador rápido conexión MMC PN 51215K 106"
Esto hace fácil poner el estirador en cualquier lugar que queramos y termina caliente.

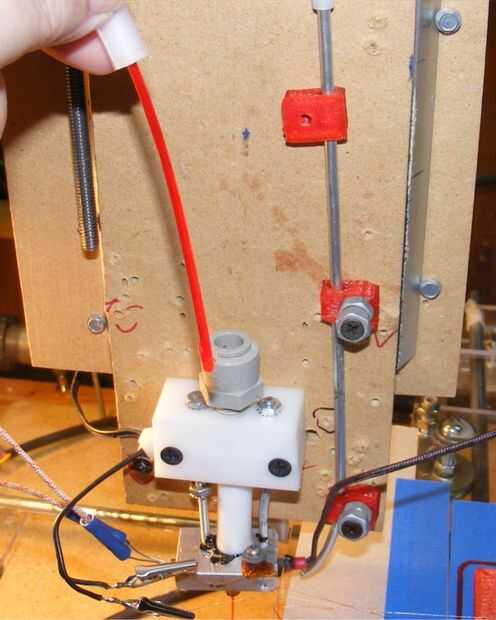

El 2BEIGH3 utiliza extremos caliente con la boquilla instalada para diferentes resoluciones.
Mi 2BEIGH3 tiene tres hot-extremos que todos monten el mismo.
1. 0.62mm para baja res o piezas grandes.
2. 0.42 para impresiones más
3. 0.32 para Hola objetos pequeños de res
0.32 es sobre el límite de los controladores X-Y tabla paso a paso.  Algo más pequeño y tendrá que conseguir los controladores que son más pequeños que paso de 1/16.
Los extremos de caliente igual montar y conectan al tubo del mismo material.  Tengo un archivo de configuración diferentes en slic3r para cada boquilla.
Diseñé la 2BEIGH3 para que puedas usar otra extrusora y caliente extremo diseños.  Otra vez, quiero gente para hackear el 2BEIGH3 para sus necesidades.

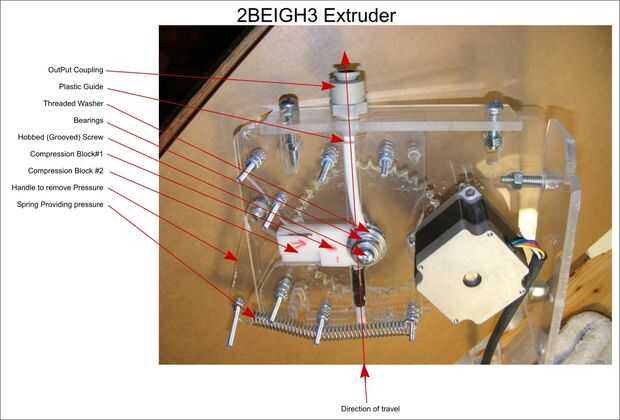

Tenga en cuenta las fotos de la Asamblea.
La intención es la siguiente:

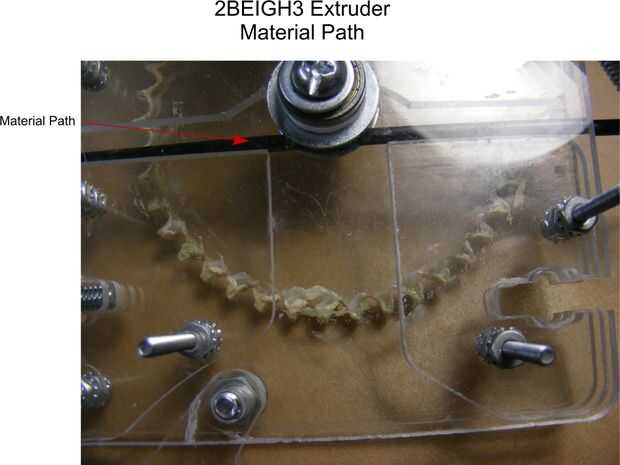

1. Mostrar la ruta de acceso de material a través de la unidad
2. Mostrar y proporcionar más detalles sobre la ubicación de los cojinetes, arandelas y el tornillo ranurado (hobbed).
3. Mostrar la carga del resorte.
4. Mostrar el tubo de plástico añadido que dirige el material hacia el exterior.

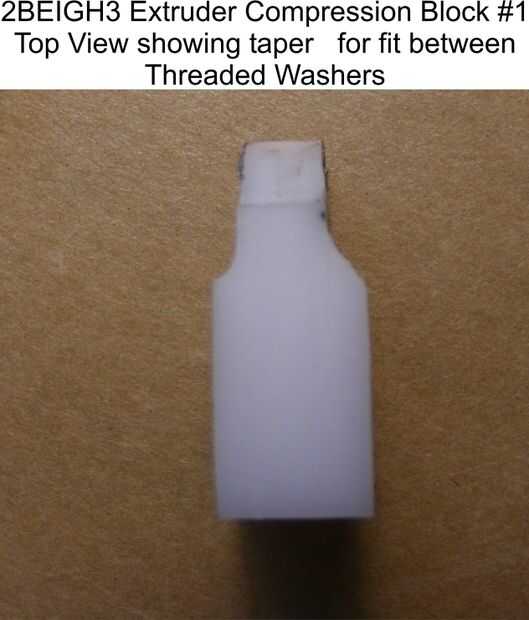

5. Mostrar el bloque cónico de Delrin que presiona el material contra el tornillo ranurado.

También he subido los archivos de dxf 2D girados para algunos sistemas de CAD que quieren todo en un plano XY.  Estos se indican con una "R".

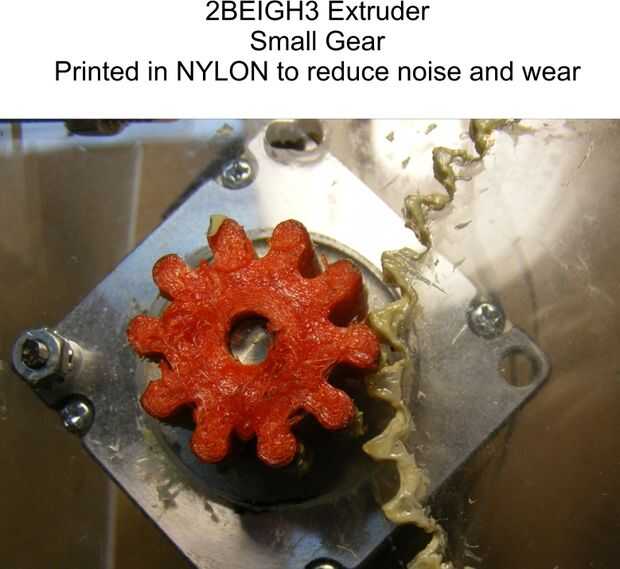

Nota: (las fotos muestran un pequeño engranaje de Nylon rojo como estoy preparando para el diseño de una extrusora de Nylon todos y actualmente estoy probando los engranajes).
