Máquina de combinación del CNC y la impresora 3D (3 / 19 paso)

Paso 3: especificaciones de 2BEIGH3

¿
Así que antes de empezar, lo acabará con...?

Las especificaciones de 2BEIGH3 como se detalla:

Spec   CNC                                                              3D Printer

Construir volumen 14 "x 14" x 6 "14" x 14 "x 12"
355 mm x 355 mm x 160 mm 355 x 355 x 355 mm

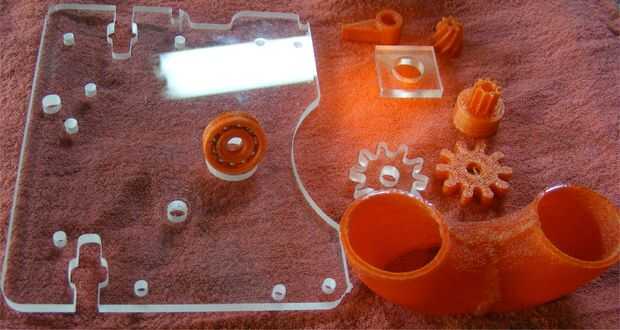

Material de aluminio de 3mm o 0.125" ABS y PLA barra de plástico o línea
Nylon de 2-3mm (o 0.125") de plásticos, polímeros de Nylon, Nylon 6 y 6/6 - 6' barra
Espuma de 3mm o 0.125" PET (plástico de botellas de agua)
(De acero con la adición de enfriamiento)

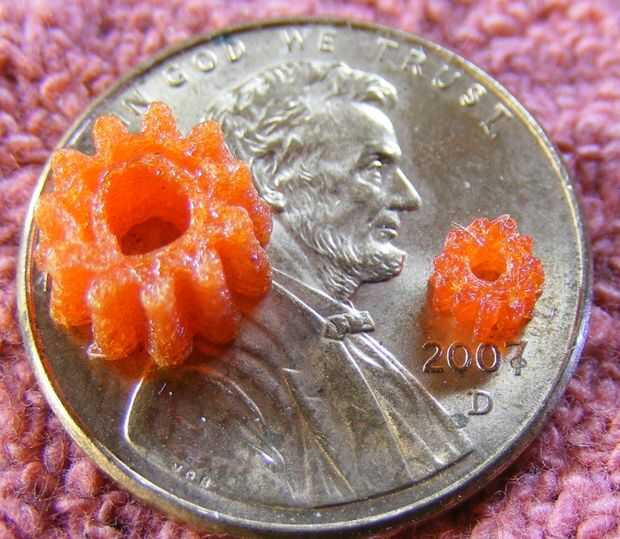

Resolución X-Y +-0.005 ~ +/-0.012
Z resolución +/-0.005 +/-0.005
(No está mal, pero probablemente no mill pistones de su HEMI o lentes de contacto impresión)

Velocidad de corte e impresión 350mm/min 24mm/s
Cutting Foam                                                            ABS

Herramientas/consejos 0.125"-0.250" .32mm - .62mm

CAD de cualquier software que cualquier CAD 3D que
Makes “.dxf”                                                                  Exports “.stl”
MACH3                                                                         MACH3
LazyCam                                                                       slic3r  rev 6

PC    Win XP                                                                    Win XP

Equipo de entrada-salida debe tener un pin de 25 + 5 voltios
Puerto de impresora "LPT".

Uso de la energía

Consumo de energía con motores paso a paso es difícil de predecir como motores paso a paso la mayor parte de su poder lo contrario, de motores de ventilador.  Están clasificados en "Par de retención" y esto significa "en un puesto aún que no se resbalón".  Por lo tanto, realmente dibujan menos energía moviendo las mesas, entonces cuando no están moviendo.  Para sostener los 3 utilizado para la CNC, res Hi o Lo, la potencia es cerca de 140 vatios para los motores, controladores y tablero de control.  Algunos caería como X e Y las tablas del movimiento.  No esperamos que el eje Z para moverse mucho.
Con la configuración de impresora 3D, necesitaremos añadir 55 vatios para el caliente-final ya que es alimentado durante la impresión entera.  También necesitamos añadir algo de poder para la extrusora, pero como mencioné, atrae menos porque siempre está trabajando.  Mucho menos, en el rango de 15-25 vatios.  Así que para una configuración de impresora 3D, podríamos obtener más de 220 vatios.
