Máquina de combinación del CNC y la impresora 3D (18 / 19 paso)

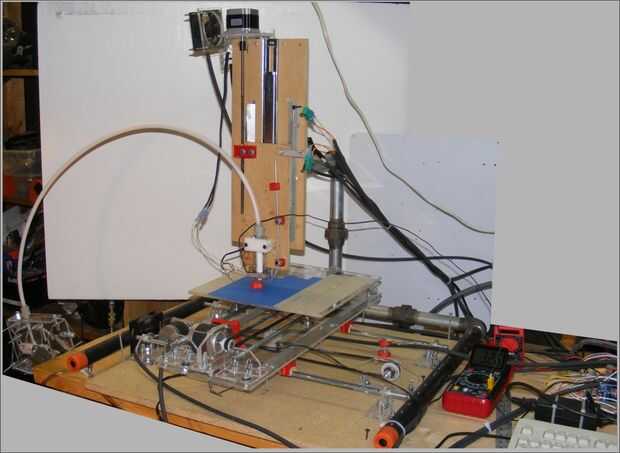

Paso 18: operación de la impresora 3D de 2BEIGH3

ya he posteado algunos videos del funcionamiento de la impresora y el CNC.
Lo voy a tratar de NYLON ya que utiliza un proceso modificado de ABS.  Puede ver cientos de videos impresión de lapso de tiempo ABS en YT y sugiero ver estos para obtener una idea de cómo funcionan estas unidades.

Aquí vamos!
Asegúrese de que todos los steppers trabajan.
No carga NYLON todavía... vamos a asegurarse de que todos los motores trabajan juntos.
Cargar el archivo de prueba de gcode 2BEIGH3 en Mach3.
Centro de la boquilla sobre la mesa y alrededor de 2" para arriba.
Cero 4 todos los ejes como lo hicimos anteriormente.
Pulse "Inicio ciclo" y ver para asegurarse de que todo está haciendo lo que debería.
Los cuatro ejes deben estar haciendo algo durante las primeras capas.
RESET y rezero
Ponga un papel Nota adhesiva debajo de la boquilla
Mueva la boquilla hacia abajo hasta que toque el papel Nota adhesiva.
La boquilla "a" debe sobar el papel, lo suficiente como para saber está ahí.
Cero del eje "Z"
Subir Z de 5mm y sobre así que la boquilla no va a gotear de NYLON sobre la mesa como ceba la punta.
El NYLON de la carga
Asegúrese de que nuestro 4 º eje es empujar la varilla NYLON a través del tubo.  El numérico "+" tecla y "-" llave de control del eje 4
Instale el extremo de salida del tubo material en la parte superior del extremo caliente.
Pres el + clave y ver el largo tubo.  Cuando la consiga NYLON de la punta fría, le agite el tubo largo un poco... tienes activa presión en el tubo largo en este punto.
Ahora, encienda el dimmer luz a menor.
Gire el regulador hasta un 15%
Deben estar atentos la temperatura termopar comience a elevarse.
Si no es así, Compruebe la configuración de cableado y el metro.  No toque el alumbre para ver si está caliente... puede ser caliente!
Seguir aumentando la perilla del regulador de intensidad a intervalos de 4 minutos en ~ 5% hasta que la temperatura alcanzó 250 c
Nilón puede comenzar a gotear por la boquilla... esta es una buena señal.
Cuidado, no todos los termopares son los mismos.
Lo buscas es un buen montón de hilo de NYLON sobre la mesa de la boquilla.
No vamos a imprimir todavía.
Como approch 250C mantenga golpear ligeramente la llave... un toque... no mantenerla.
Usted escuchará el sonido de lo que suena como hirviendo plástico.
En este punto, usted está cerca de la temperatura correcta.
Recuerde, una vez que la temperatura correcta, tenemos que "Marca la perilla Dimmer" así que sabemos dónde establecer la próxima vez.
Cuando el NYLON comienza a funcionar hacia fuera en una línea delgada, estás allí.  Se puede mantener la llave por 2 seg y una secuencia de NYLON deben salir de la boquilla.
Aquí es cómo saber si su temperatura es la correcta.
En primer lugar, dejar de preocuparse por perder NYLON... Si lo desperdicias la barra entera de $3,00, vale
Como el NYLON se sale de la boquilla, se verá una de las tres consistencias.
1. muy claro y brillante como pasta de dientes.  Es frío
2. muy claro, pero con mucho de lo que se parece a las burbujas en la corriente.  Esto es correcto.
3. un flujo sordo con una espuma como textura.  Esto es caliente.
Cuando usted consigue un buen chorro, es tiempo de clk el boton de inicio de ciclo Mack3.
Si todo va como debe "Bienvenido a ti mismo a un nuevo mundo de la creatividad"...

Porque el extremo caliente está diseñado para manejar temperaturas muy altas (450 c), he ordenado Delrin y policarbonato en varilla de 3mm!
Delrin se considera ser el caballo de trabajo de los plásticos a máquina/fileteado.   Me han dicho que Delrin puede no ser utilizable como debe perder un componente obligatorio en el proceso de termoplástico, pero una varilla es sólo $2.50 y vale la pena el esfuerzo.
Policarbonato tiene propiedades similares junto con sus cualidades translúcidas.
Te agregue instuctables y se refieren a la 2BEIGH3 como el progreso de estos esfuerzos.

Un último Consejo de seguridad.  Encontrar una manera de agregar un interruptor de límite que se apague el calentador en el final de una impresión.  Buscar en mi archivo de configuración slic3r en gcode y verás que enviar el eje X de cerca de 8" en una sola dirección.  Hay un interruptor de límite en esa ubicación que convierte la potencia del calentador "OFF".

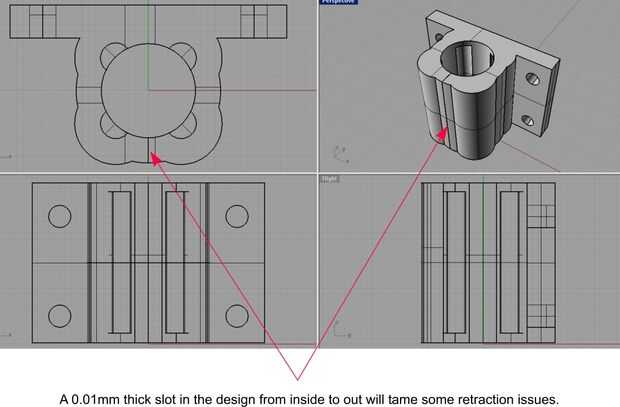

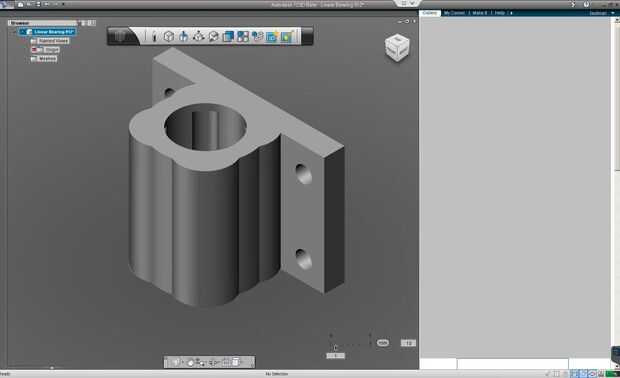

El cojinete Linear señaló anteriormente es la Galería Autodesk123D.  Esta es una parte de la prueba para determinar si la contracción puede trabajar en su configuración.   Restantes de hilos de rosca deben ser "hacia fuera" del camino de rodadura de BB.
El archivo o parte se denomina "Lineal teniendo 912" por taulman

Actualización - impresión con acrílico claro
A continuación hay un video de la impresión 2BEIGH3 con 0.125" Material de acrílico claro de Dia
Como se puede imaginar, hay varias diferencias en la impresión de este tipo de material en comparación con PLA, NYLON, ABS, etc....
Esta impresión es hecha posible por el orificio taulman 4 caliente-final.  Este fin de caliente es más complicado de construir, que la ya documentada taulman NYLON caliente-final.  Lo he diseñado de tal manera para que usted puede conseguir fácilmente las piezas de nuestra lista actual de proveedores.  No documento de 4 orificio caliente extremo aquí como este Instructable es ya muy grande.  Si hay suficientes solicitudes, escribiré el instructivo... (si tienen aquellos?).
Señalo algunos elementos de interés para aquellos que quieran imprimir en acrílico.
Primero, el rendimiento de la impresora y caliente-final de acrílico:
1. resolución - mientras que la resolución de la 2BEIGH3 está bien para otros materiales de impresión 3D, las propiedades ópticas de acrílico son tales que amplificará cualquier anomalía posicional.  Con ABS y PLA, conseguimos buen rectas de plástico.  Esto es debido a cómo se refresca cada hilo como está impreso.  Con el acrílico, el material enfría tan rápidamente cada paso en el motor paso a paso, cada tarro de la mesa de impresión, suelto las correas, reacción violenta en las poleas y tal vez el niño vecinos llorando modula los reflejos ovales de un hilo como se coloca.  Y porque los hilos son ovalados y ópticamente claro, amplificará estos artefactos.
Para entender esto, usted necesita saber que óptica o óptica esférica tienen poco o ningún DOF.  Y debido a esto, se convierten en más de un dispositivo reflectante de un dispositivo óptico de colimación.  El mejor ejemplo que puedo darte es un nivel láser, uno que pone hacia fuera una línea delgada de láser.  El láser es un diodo láser.  La óptica para convertir el rayo a que fina línea... es un vidrio simple o un cilindro de plástico (acrílico).  Las reflexiones internas del láser se convierte en reflexivas y transición hacia fuera en todas las direcciones del eje cilíndrico, es decir una línea delgada.
2. las impurezas – leerlas "burbujas" – como Ve el video, verás que el hilo inicial de acrílico desde el extremo caliente tiene burbujas.  Inaceptable, por supuesto.  El material debe ser modificado y eliminadas justo antes de que el material dejando la punta, de lo contrario, la parte final no sólo aspecto visualmente atractivo, pero tendrían pequeñas peligrosas burbujas con los bordes y se aplastan.  El orificio 4 caliente-final se encarga de esto y después de los primeros 40-60mm en una impresión, burbujas de Cesar.
3. ópticas propiedades – dudo que alguna vez podrás imprimir óptica utilizable con este método.  Incluso perfectamente redondo fibras arregladas en cualquier configuración no preste ellos mismos a cualquier tipo de capacidad de colimación.  Usted puede imprimir rejillas de refracción, pero incluso los sería inaceptables para cualquier sistemas ópticos del extremo superiores.
4. para aquellos con 3D existente imprimir experiencia:
Una mesa caliente no es utilizada o requerida
Cualquier cinta de enmascarar con cera en la espalda, azul, blanco, gris... protegerá la parte
Requiere a una temperatura superior de ABS
material de 3mm se romperá en un rollo de almacenamiento
costo material de 3mm es de ~ $0,20 un metro o menos de un centavo por 12"

Ahora, de vuelta a la 2BEIGH3...
