Paso 10: Tabla de precisión CNC

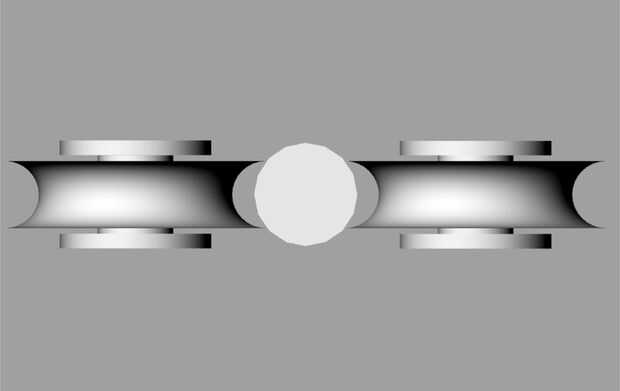

Para el eje X, la tabla a utilizar varilla de acero y viaja a lo largo de la varilla de 3/8 con un cojinete capturado.
Esto mantiene los costos como rodamientos lineales son extremadamente caros y necesitaremos varios. Este cojinete es en cualquier tienda de HW como se utiliza para los rodillos de la puerta del patio. ~ $5,00 un par.

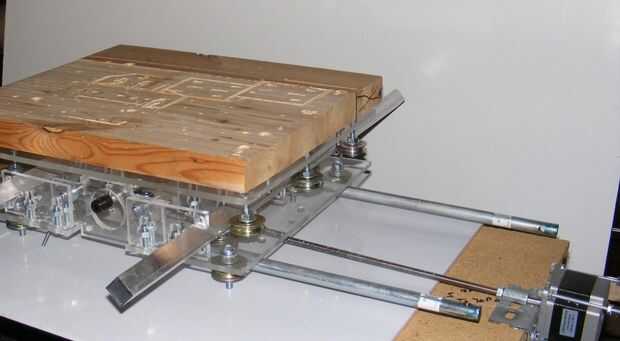

El eje de Y utiliza los cojinetes del mismo, pero el aluminio cuadrado de 3/4 tubería como el Y tabla pasarán casi por completo a ambos lados del eje X. Se apoyo el eje X ya que es difícil creer cuánto una 3/8" varilla se dobla en apenas 28".!
El material es 0,220 plexiglás o acrílico extruido que se puede conseguir en las grandes tiendas de HW. Su resistente material según lo utilizado en el plano horizontal en este proyecto.
Nota: Para cortar la parte más grande para esto en la tabla inferior de precisión, debe asegurarse de que su mesa baja res puede cortar un 12 "x 12" parte.
No corte el contorno... Sólo tiene el tio de la tienda de HW corte usted un 12 "x 12" pieza. Lowes vende 18 "x 24" x. 22" tienen corte 2 pc 12 x 12 y me dan el resto para mí cortar piezas más pequeñas de.

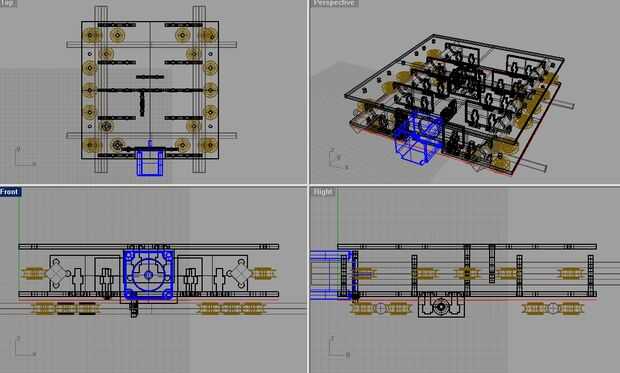

El dibujo muestra una pieza de plástico cortada para la tuerca de la varilla roscada, que esto ha sido cambiado a un pequeño bloque de delrin perforados y roscados a 1/4 20 para un montaje de mucho mejor forma y más fácil.

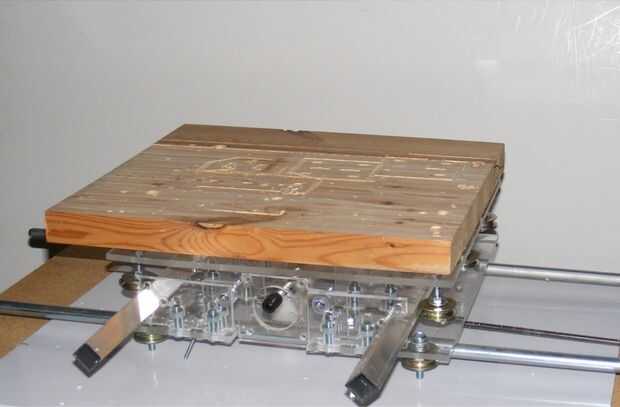

Lo 12 "x 12" x 2 "bloque de madera encima de la mesa es por lo que fácilmente podemos instalar nuestro material y en diferentes lugares para cortar sin asustar a nuestro agradable claro del plexiglás.
Si te fijas puedes ver que mi granito de arena fue un poco menor que lo planeado en una parte o dos!

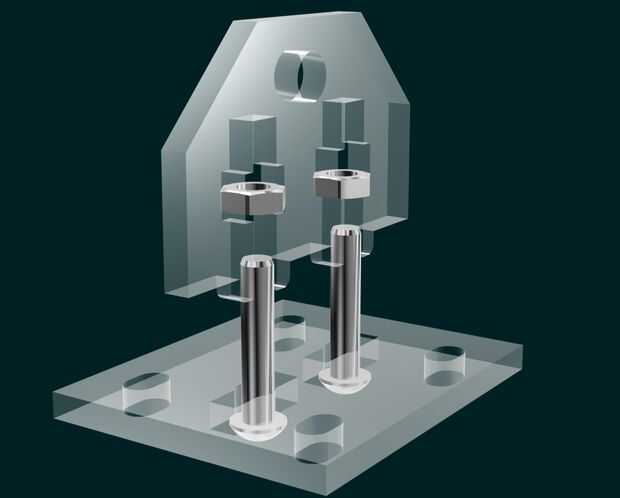

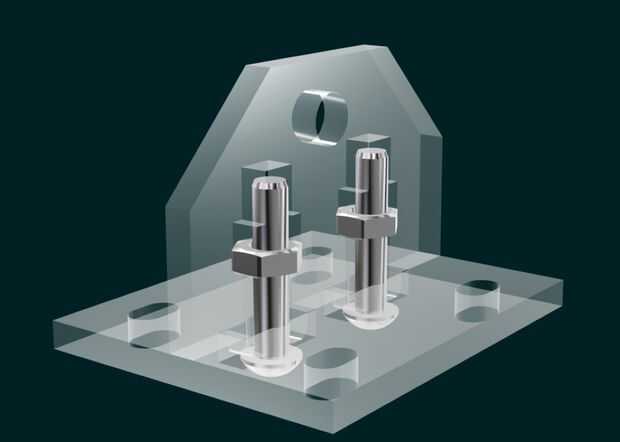

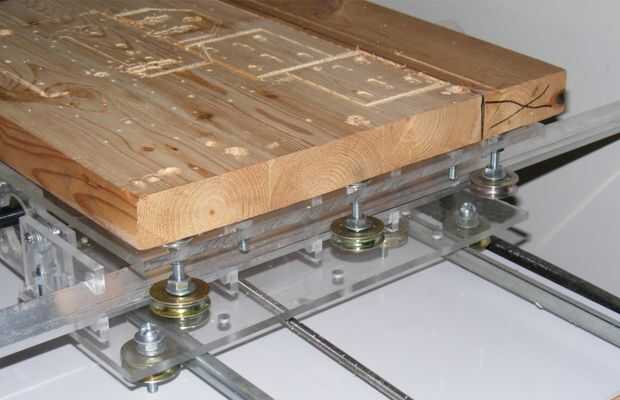

Partes están conectadas por medio de una TEE y ranura que te cortan en los plásticos. Esto hace que para una ángulo recto muy fuerte conexión mecánica de las partes. Todos los tornillos de montaje son 1/4 20 1 "Philips los tornillos utilizados para los rodamientos de rodillos son las mismas para el eje X, pero 2" para el eje Y. Necesitarás dos veces tantas tuercas y arandelas como algunos tornillos más de uno de cada uno. No cuentan estos hacia fuera como puede que no desee todos los rodamientos. Mi 2BEIGH3 sólo utiliza 8 x y 8 para Y, pero mi diseño denota 22 de máxima precisión.
