Línea de sensores para Robots baratos (7 / 18 paso)

Paso 7: Suelde el LED a la placa

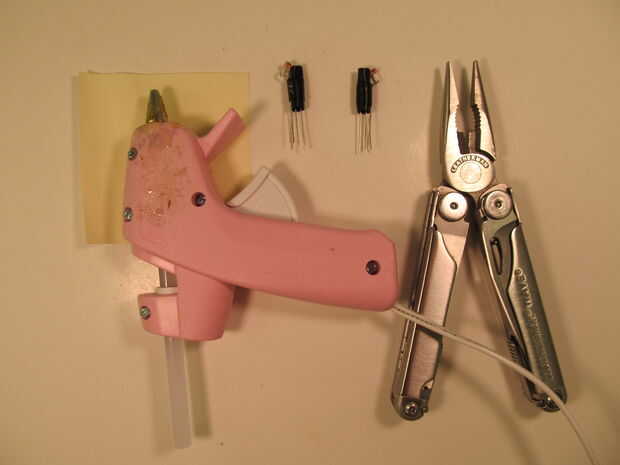

Este paso utiliza sus sensores recién hechos, su DP32, las pinzas y el soldador. La pistola de pegamento caliente es opcional, pero ayuda.

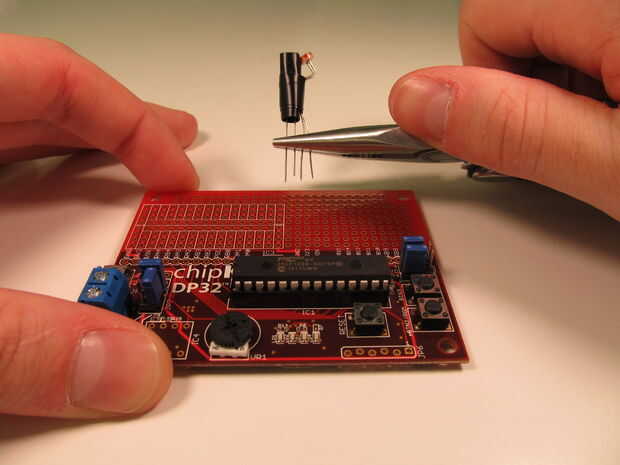

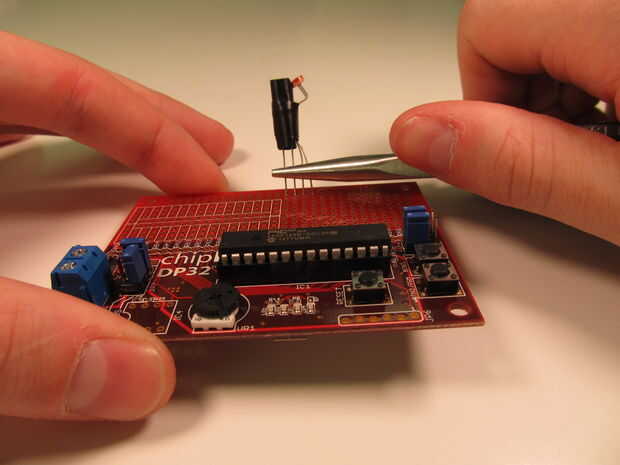

1. Fotos 2 a 4 muestran cómo usar mis alicates para roscar que el sensor lleva a través de los agujeros de la protoboard de DP32. Observe cómo la fotocélula está a la derecha del LED, al lado del cátodo de LED.

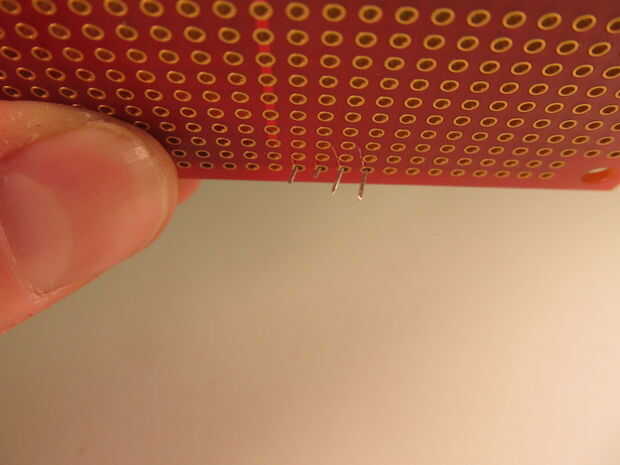

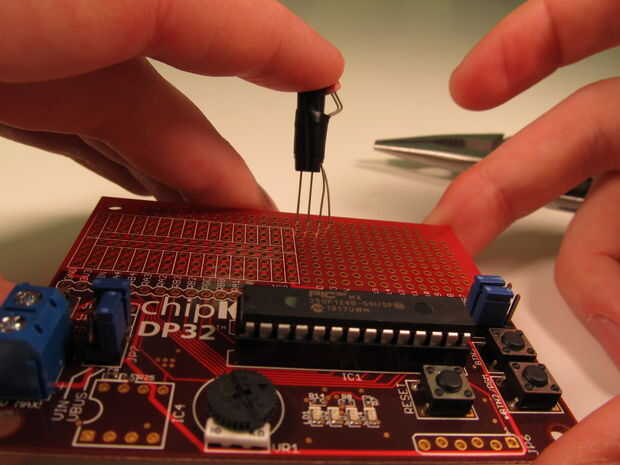

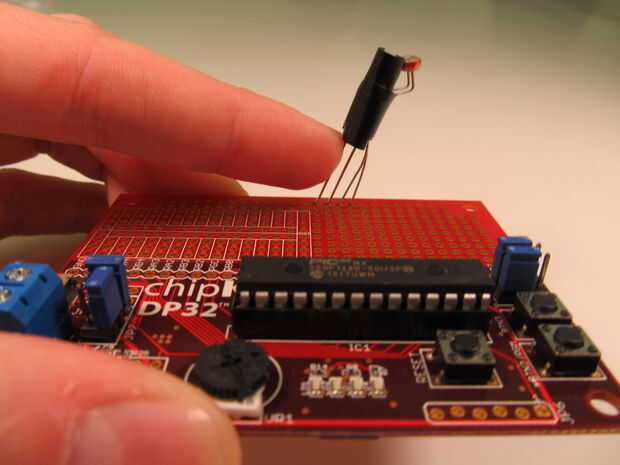

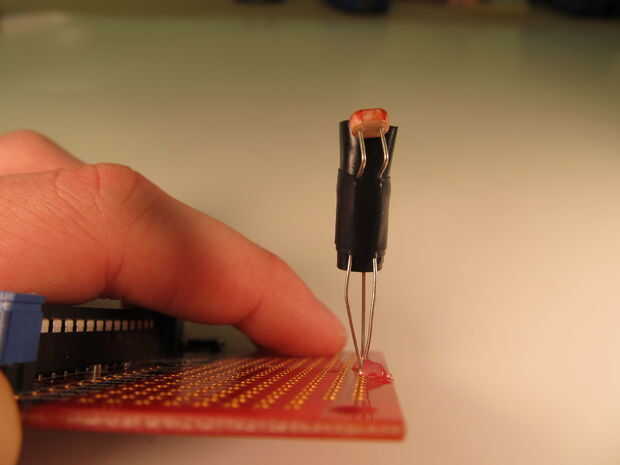

2. Teniendo cuidado de mantener tus cables en los agujeros de la protoboard, incline su sensor a un lado (hacia la fotocélula) como en el cuadro 5. No necesita doblar los cables para ello. Cuadro 6 muestra cómo mantenía la lleva justo apenas se pegue por la parte inferior de la placa. Queremos hacer estos cables tan largos como sea posible.

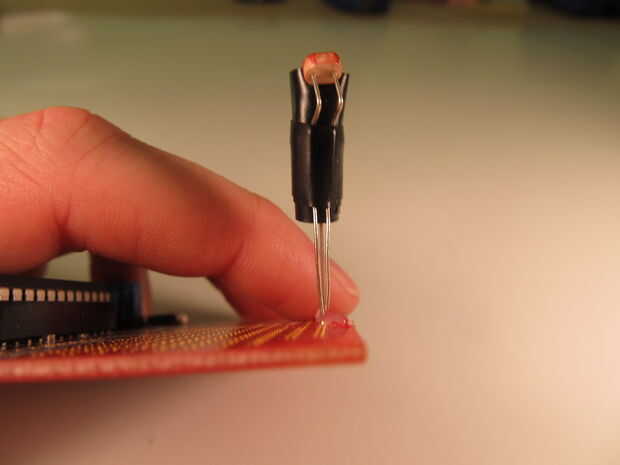

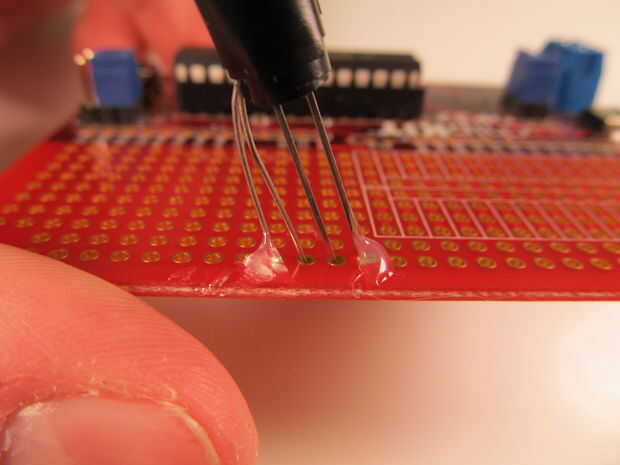

3. Me resulta difícil mantener mis partes como esta mientras estoy de soldadura, así que mucho cuidado añadido dos gotas de pegamento caliente para mi lleva a la mantener mi sensor en su lugar. Mantenía la cola al borde exterior de la Junta, para que no se conecte a cualquiera de los orificios.

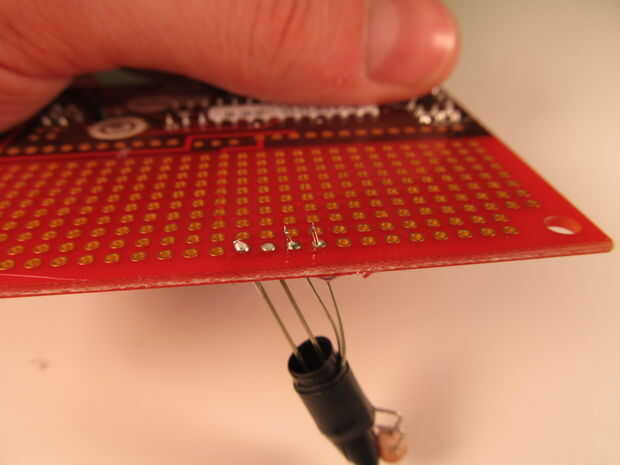

4. El cuadro 8 demuestra mi conduce después de soldar.

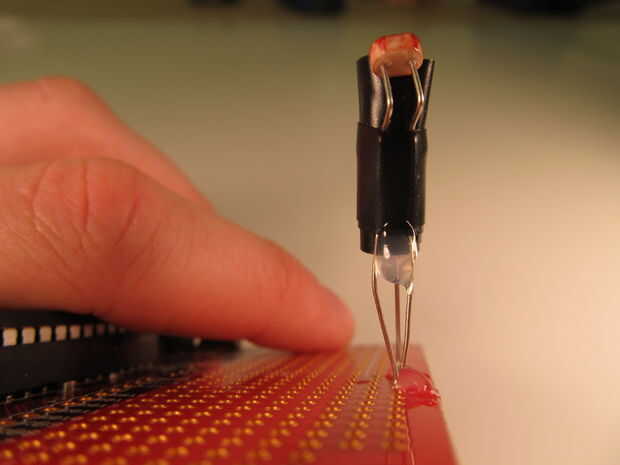

5. Preocupaba que quisiera tocar las puntas de mi fotocélula. En el cuadro 9, puedes ver cómo juntos son, así que había les había doblado aparte un poco con mis pinzas y añade una gota de pegamento caliente entre ellos que se puede ver en el cuadro 11.

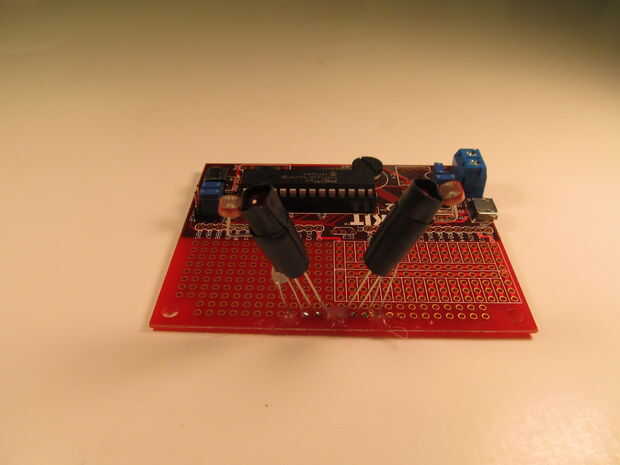

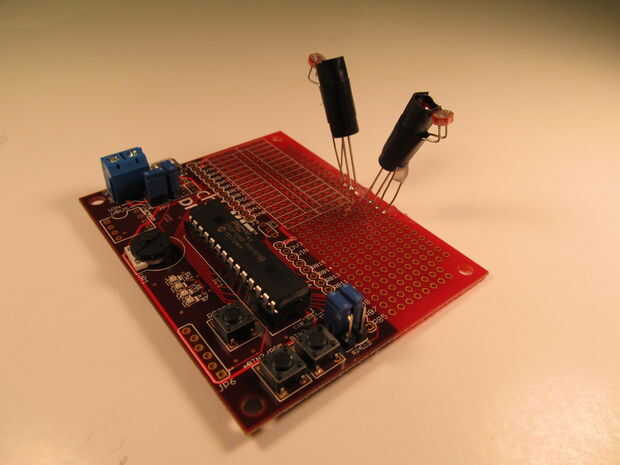

6. Por supuesto vas a querer hacer esto para ambos de sus sensores. Asegúrese de que a todo lo que hiciste con el primer sensor, colocación de la fotocélula en el exterior, e inclinando lejos de su primer sensor (como en las dos últimas fotos).
