Interfaz mini-Multitouch (6 / 8 paso)

Paso 6: Conexión de los LEDs

Esta sección cubre todo el cableado que tienes que hacer y cubiertas de conectar los LEDs a una fuente de energía.

Recomendamos usar 1,5 V 100 mA LED, y para los propósitos de este Instructable asuman están utilizando un 200mA 3.3V DC fuente de alimentación (como una 'hierba de pared' o hobby fuente de alimentación). Puede que necesite ajustar los cables de tus LEDs basado en lo que alimentación tiene, consulte con alguien familiarizado con la electrónica Si no está seguro de cómo ajustar su cableado.

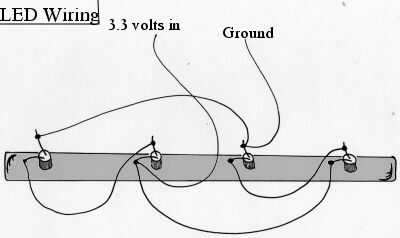

Los LEDs juntos como se muestra en la imagen de abajo... Si necesita algo de práctica con soldadura, hacen una prueba de funcionamiento con algunos LEDs que no se pegan en el marco de la soldadura. Para probar los cables de los LED, conecte la fuente de alimentación y apuntar hacia la cámara web (IR-filtrada). Ejecute el software de la webcam: Si la cámara está captando la luz infrarroja, debe ver una brillante luz roja en la pantalla de la webcam (aunque no vea ninguna luz proveniente de los LED ellos mismos, causar su infrarrojo!).

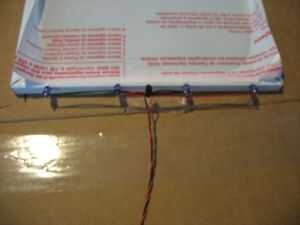

Ahora vuelve a la pantalla de mini-multitouch. Una vez que has cableado los LEDs usando el soldador (según el diagrama de abajo), señalar la webcam IR filtrada en la caja de mini-multitouch desde arriba. Ejecutar el software de la webcam ahora si no ya tienes funcionando: se debe ver un resplandor en la pantalla de la webcam, a lo largo de la estructura cuando se montan los LEDs infrarrojos (pero, otra vez, no ves ninguna luz de los LEDs reales!). Si no puede ver el resplandor necesita comprobar el cableado y posiblemente alguien familiarizado con la electrónica consultar si no está seguro de cómo arreglar la conexión de LED.

Una nota rápida: el resplandor descrito es fuga de luz, y es indeseable: se ser teniendo cuidado de que en el paso siguiente para que la luz sólo infrarroja emitida por la touchsurface es la luz que viene de tocar. Pero, por ahora, es una buena manera de comprobar que el LED está conectado correctamente.

Estás tan cerca de tener una pantalla de mini-multitouch!
