Interfaz mini-Multitouch (3 / 8 paso)

Paso 3: Construir el marco de la touchsurface

Este paso abarca la construcción de la estructura que albergará el Lexan, así como la preparación necesaria para montar las luces de LED en el marco.

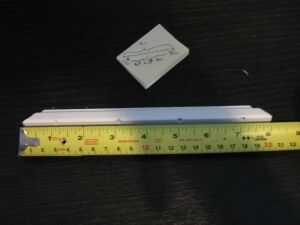

El mejor material que he encontrado para el marco es 'Divisor del azulejo', que viene en tiras de 6 a 8 pies y puede adquirirse en la sección de moldeo de la mayoría de tiendas de reparación de inicio. Vea las imágenes de abajo para una descripción visual (algo que trate de explicar aquí!).

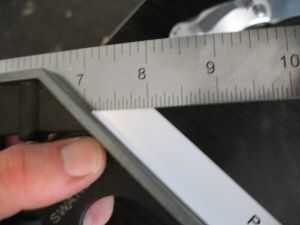

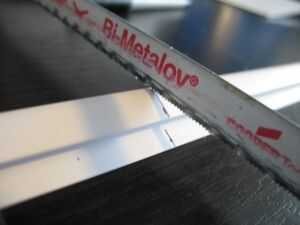

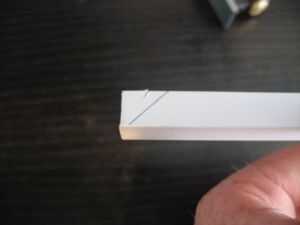

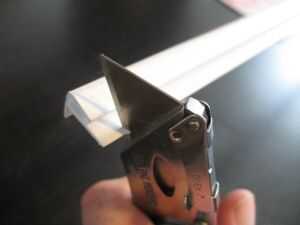

El marco ajusta el Lexan muy de cerca, así que usted puede cortar el divisor baldosas exactamente a tamaño: cortar dos tiras de 8 pulgadas y dos tiras de 10 pulgadas. Una vez que las tiras se cortan, debe utilizar una escuadra para cortar los extremos de las tiras corta a bisel hacia adentro en un ángulo de 45%. Esto hará que les ajuste bien y cómodamente como un marco alrededor de la Lexan.

Montaje las cuatro luces del LED en un lado de 8 pulgadas del marco. Deben instalarse para que toquen el Lexan a través de agujeros en la tira y extensión hacia fuera uniformemente a lo largo del borde.

Es importante colocar los orificios en la parte superior de la tira, como se muestra abajo, para que la luz brilla en el borde de la Lexan solamente y no en la cámara de abajo. Marque las ubicaciones de los cuatro orificios de 1-pulgada, 3 pulgadas, 5 pulgadas y 7 pulgadas en el borde de una tira de azulejos divisor de 8 pulgadas.

Porque el divisor del azulejo está hecho de plástico suave, debe perforar en varios tamaños incrementales para evitar doblar o deformar el plástico demasiado. En primer lugar, perfore un agujero pequeño (1/16"), luego haga uno un poco más grande (9/64"). Por último, taladro un 3/16", que es el tamaño ideal para caber a través de los LEDs.
