Paso 7: Finalizar la touchsurface, posición de la webcam
Luz de los LEDs tenderá a iluminar hacia arriba y hacia abajo en vez de directamente en el Lexan, y ese brillo extra (escape de luz) puede causar problemas. Esta luz adicional puede rebotar objetos cercanos tales como paredes, techos, pantallas, etc., creando zonas de brillo infrarrojo que se mostrará en la pantalla de la webcam como puntos de falso contacto. La mejor manera de solucionar este problema es añadir material un poco más opaco por encima y por debajo de los bordes de la touchsurface de Lexan para bloquear este resplandor de arriba y abajo-glow.

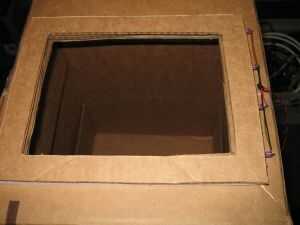

Cortar un plano 8 pulgadas por 10 pulgadas armazón de cartón, aproximadamente de 1 pulgada de grosor y tamaño para caber justo debajo de la superficie táctil. El interior de las dimensiones de esta malla deben ser 6 por 8 pulgadas, lo que es básicamente un toldo de la frontera 1-pulgada de espesor que encaja perfectamente en el espacio justo debajo el Lexan. Si estas instrucciones son confusas, mira el diagrama ampliado en el paso 5, que incluye un dibujo de esta alfombra de cartón. Este se encargará de la abajo-glow.
Repita el proceso en la parte superior de la touchsurface a bloquear para arriba-glow. Si tienes el tiempo, parece más profesional usar mirando algo más agradable (como alguna planta o moldura de borde de techo) para el bloqueador de resplandor para arriba, pero solo utilizamos una segunda rejilla de cartón y funciona muy bien! En este punto, tienes un sándwich de touchsurface, con el marco en el medio y Lexan y los bloqueadores glow up y down-resplandor en la parte superior e inferior, calcen bien en lugar y llevó a cabo allí por el pegamento loco si lo desea.

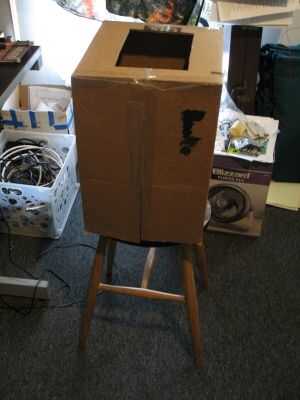

Para finalizar la configuración de hardware, basta con colocar la cámara web. Necesita sentarse aproximadamente 1.5 a 2 pies de la superficie, señalando la parte de la Lexan (eg. el lado no ser tocado). Puede lograr esto mediante el uso de una caja de cartón. Pie la caja de modo que su altura es de 1.5 a 2 pies (ponerlo de lado dependerá de cuán grande es su caja). Tu webcam se sentará dentro de la caja, y su touchsurface se sentará encima de la caja, por lo que tendrá que cortar un agujero en la parte superior de la caja que es aproximadamente el tamaño y la forma de la parte expuesta de Lexan (sólo la parte expuesta, no toda la trama). Ver la imagen de abajo para un ejemplo visual.
Pase el cable de la webcam de la caja, fijar la pantalla táctil en la parte superior y admirar la belleza de su configuración de hardware terminado! Ahora usted puede pelar esa capa protectora de Lexan, si no has hecho ya.

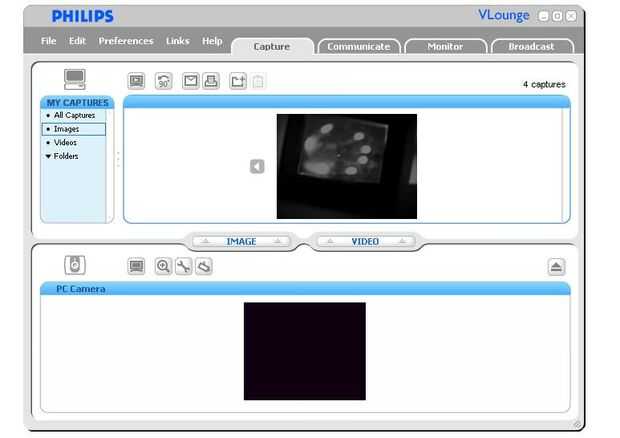

¡ Felicidades! Haya terminado el hardware para su Mini-Multitouch! Si ejecuta el software de cámara web, podrá ver la luz de superficie táctil para arriba donde pones presión en él, idealmente con los dedos.
En el último paso: software.
