Interfaz mini-Multitouch (2 / 8 paso)

Paso 2: Preparar la cámara web para detectar luz infrarroja

Este paso describe la configuración de la webcam que se utiliza para registrar las gotas de luz infrarroja que emiten al tocar la superficie de contacto.

Esta pantalla de mini-multitouch depende de cuatro luces para brillar la luz en una hoja de Lexan, donde se rebote sin escapar, debido al Índice de refracción. Esto se llama reflexión interna Total. Cuando se aplica presión (como la de un dedo) para el Lexan, comprime un poco, cambiando el índice de refracción y permitiendo que la luz se escapa. Los lugares donde la luz escapa voluntad sólo donde se comprime la superficie, haciendo agradables gotas que brillan intensamente que algo está presionando en el Lexan.

Aquí es donde la webcam! Usted puede mirar las gotas con una webcam y un software especial usar como entrada en su computadora, como un ratón o un teclado.

Para este proyecto (y pantallas multitouch más) la luz se utiliza para la detección de toque está en el rango infrarrojo y la cámara web debe modificarse para ver en la gama infrarroja. Esto se hace fácilmente mediante el intercambio de la lente de cámara Web existentes para uno que puede 'ver' la luz infrarroja...

El LED utilizado por la interfaz mini-multitouch, a frecuencia de 880 nm, está dentro de la gama de cámaras de vigilancia de 'visión nocturna'. Se puede cambiar la lente de cámara Web existentes para un objetivo de 'visión nocturna', y usted estará listo para ir. Si usas la SPC900NC recomendada, puede utilizar cualquier lente de 4,3 x 4,3 MM CCTV cámara IR. Intente buscar en e-bay o una tienda de cámaras de seguridad local.

Antes de retirar la lente existente en su webcam, instalar el software de webcam en tu PC y probar la webcam, para asegurarse de que las obras de cámara. Nota: es importante hacer esto antes de anular tu garantía lo abriendo y cambiando la lente! Una vez que exitosamente han tomado unas cuantas fotos y aseguró que la webcam funciona muy bien, estás listo para cambiar la lente.

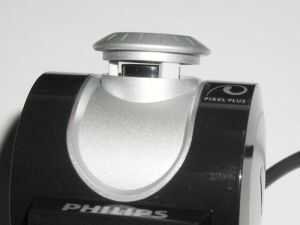

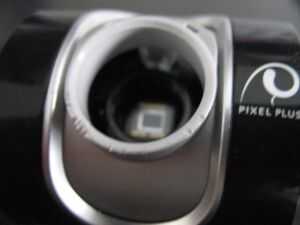

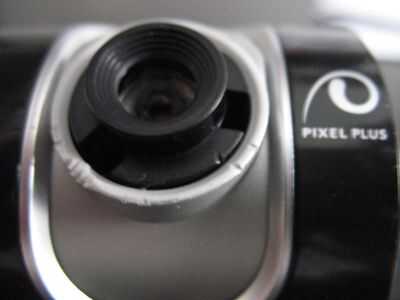

Para reemplazar la lente de la cámara de la SPC900 (u otras cámaras comparables), necesita primero quite el anillo alrededor de la lente con un destornillador. Una vez que ese anillo se ha ido, es fácil de reemplazar la lente regular con un lente de 'vigilancia' con cuidado (pero firme) Desenroscar la lente.
El anillo es sólo para las miradas, por lo que puede bloquearla, o dejar la unidad apagada. Me

Después de que hayas cambiado la lente, Compruebe la cámara web para asegurarse de que todavía funciona con el software de la webcam. También puede necesitar ajustar el enfoque de la nueva lente. Las imágenes que obtendrá desde la webcam no se ven como lo hacen con un lente regular, esto sólo significa que está funcionando como se esperaba.

Por último, si la cámara tiene una luz incorporada en lo que está filmando, cubrir la luz con alguna cinta adhesiva para bloquearla. Si no, añadir algo de luz 'ruido' y hará que su pantalla tiene 'fantasma' tocar puntos.
