Paso 4: diseño

Decidimos hacer un hueso detrás de la máquina de perfiles de aluminio que teníamos ahí.

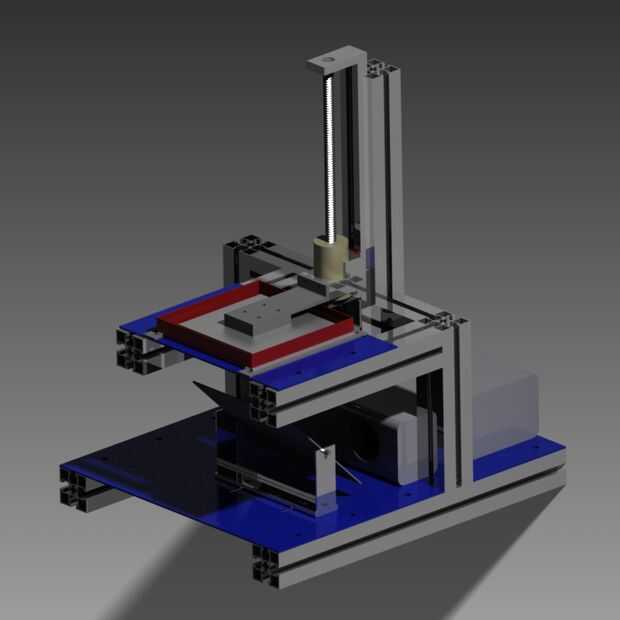

Un diseño compacto simple. Mirando con los dos perfiles horizontales que harán contacto con la mesa para proporcionar una base estable, dos canales con una viga horizontal hacen un puente sobre el proyector. A este puente se unen la plataforma de la construcción y el eje z.

Decidimos utilizar la placa de aluminio de 2mm como base para poner el proyector en y una otra hoja gruesa de 2mm a la cuenca.

Debido a los perfiles se utilizan como el hueso posterior, 45 mm perfiles de aluminio cuadrado. Realmente podemos conseguir lejos con esta estructura no usando soporta diagonal sin perder rigidez. Estos perfiles son realmente masiva y un poco de un overkill para este tipo de máquina.
Lo no se ve en la representación aquí están todas las piezas de esquina utilizamos perno juntos el marco. Pondré algunas fotos más adelante en la construcción.

Porque vamos a usar materiales ligeros sensibles al final cubrimos la impresora con una caja para evitar cualquier luz y polvo.
Diseño 3D realizado por Chanil Budel.
