Paso 14: electrónica
Aquí encontrarás todas las piezas electrónicas.
Nos ordenó:
Algunos encabezados (machos y hembras)
Pegamento térmico
Motor de pasos NEMA 17 (juego de 4 para futuros proyectos, solo necesitamos 1 aquí)
Tope de opto
Kit básico de rampas 1.4, viene totalmente montado con el arduino MEGA.
Algunas otras cosas que son muy útiles:
Soldadura de hierro
De la soldadura
Alicates de corte fino
Destornillador pequeño
Multímetro
Ahora sólo necesita una fuente de alimentación 12V 24W
Un ventilador de ordenador de 12v
Y un cable USB para conectar el arduino al ordenador.
Ahora Revise cuidadosamente que las rampas board se ajusta en la parte superior la placa arduino, todos los pernos deben alinear. Cuando llegamos nosotros necesitábamos calibrar algunos. Después de alinear las clavijas la Junta rampas debe encajar perfectamente encima del arduino.

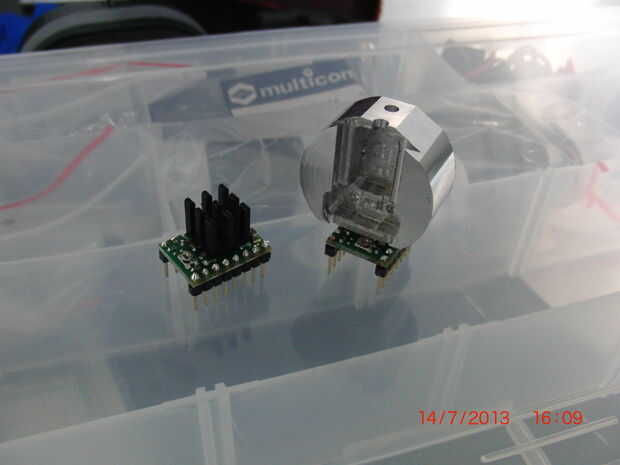

Pegue un disipador de calor para el chip del controlador del motor. Hasta en las pruebas encontramos que la masa térmica de los disipadores que vienen con el kit de rampas son no casi bastante grande. Así que hemos reemplazado con un bloque de aluminio de holgazán.
La soldadura de una rúbrica femenina a cada uno de los conductores del motor paso a paso.
y conectarlos a la Junta de rampas (ver imagen de código de colores)
También la soldadura de algunos encabezados femeninas a los hilos de su tope de opto. Puede utilizar un interruptor mecánico aquí, pero nos encontramos con un interruptor de luz puerto un poco más elegante. Ver cuadro de cómo conectar el Opto a la Junta de rampas.

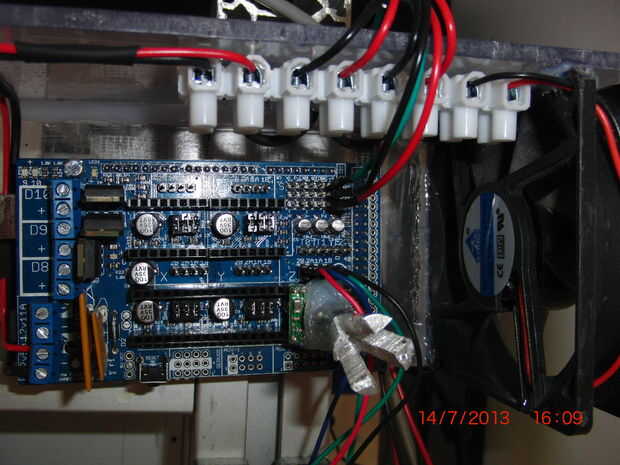

Debido a la mala capacidad del controlador de motor que necesitábamos un lote extra de enfriamiento. Así que hemos creado un ventilador de 80mm computadora directamente sobre el conductor del motor.
El arduino que Mega se alimenta mediante el puerto USB pero el resto del sistema necesita una fuente de alimentación separada.

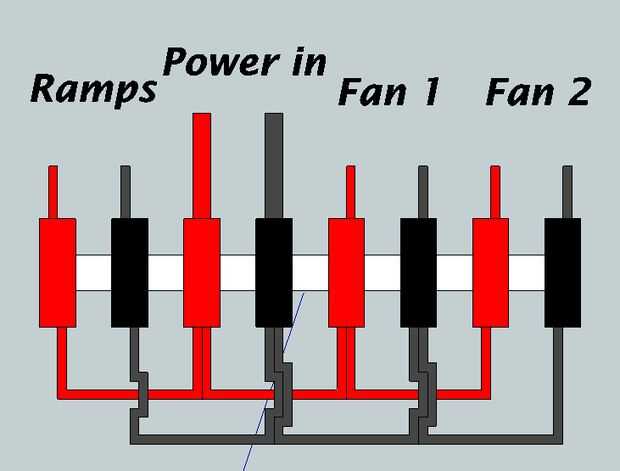

Para el resto (rampas, ventilador y caja del ventilador) construimos nuestro propio diy tren de potencia de una tira de terminales de tornillo. Vea la foto.
