Un breve resumen:
Este Instructable es sobre la construcción de una sencillo y versátil resina (SLA) impresora 3D que usa un proyector DLP barato para construir la parte de "arriba abajo". Esta orientación de la fuente de luz es similar a otras máquinas de SLA industriales a gran escala. Tiene algunas ventajas en simplicidad, escalabilidad y desventajas mínimo cuentan con tamaño y tiempo de impresión.
Esta versión build es consciente del presupuesto, tiene una cuenta de la parte baja, puede fácilmente ser actualizado y escala de tamaño. La impresora 3D toda (proyector y resina incluido) puede ser construida por casi $500 o menos que es una de las impresoras 3D del bang for your buck más baratas mediante SLA resina por ahí.
Hay muchos buenos Instructables y recursos que contienen más detalle agotador sobre DLP resina impresoras 3D y antecedentes. Si usted está interesado en aprender más sobre este http://www.buildyourownsla.com/forum/ será uno de sus mejores recursos de la comunidad de conocimientos relacionados con el tema.
Autodesk Spark lanzó recientemente más datos de la información y apoyo para las impresoras 3D de SLA que utilizan chips DLP. Como se desarrolla su proyecto, podrían surgir más aplicaciones bricolaje. http://Spark.Autodesk.com/
Si desea mantener hasta proyectos de impresión 3D nos puedes visitar aquí:
https://www.Facebook.com/protobuilds Protobuilds.com
Cómo funciona

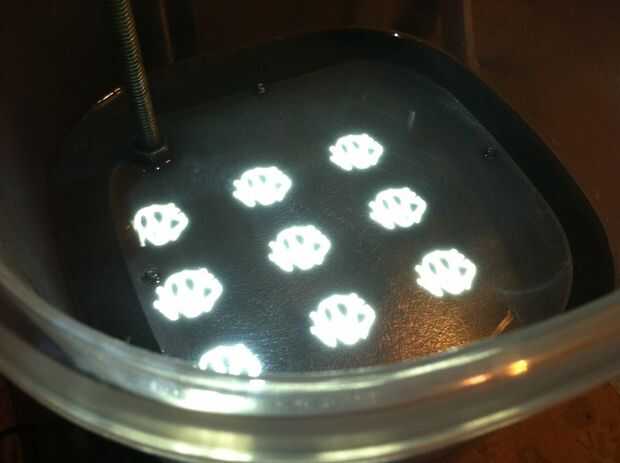

Un proyector DLP se utiliza para curar una capa de UV ajuste de la resina en un momento mientras que un eje de movimiento se reduce gradualmente en el IVA de la resina. Un segmento proyectado cura a cada capa y construye la parte. Este tipo de impresora de resina es diferente de una impresora 3D FormLabs y algunos otros de 2 maneras.
1) se utiliza un proyector DLP en lugar de un láser para curar cada capa.
2) brilla la fuente de luz desde la parte superior en lugar de desde la parte inferior.
Ventajas sobre el láser basan de abajo hacia arriba y la parte inferior de la DLP diseños:
Simplicidad
Coste de puesta en marcha
Modificables de abajo hacia arriba
Construir rápido (~ 1 noche)
Principales componentes y materiales:
Proyector DLP
Hay 2 opciones conocidas, aunque otros pueden funcionar.
1) acer P1283 DLP proyector (eBay u otras en línea)
2) acer H6510BD DLP HD proyector (eBay u otro)
Eje de deslizamiento lineal
Casi cualquier eje lineal que es por banda o tornillo conducido a trabajar. Elegir una versión mínima de este:
http://www.openbuilds.com/Builds/v-slot-Lead-Screw...
A continuación incluiré un rayas abajo lista de piezas para la construcción del eje. Un presupuesto más de mente y persona aventurera podría incluso elegir una diapositiva del cajón, pero usted puede encontrar que rigidez y deslizamiento en el eje z será una característica útil.
hoja de 4 x 4 de 1/2 en MDF o material equivalente y hardware
La versión que se muestra aquí es tan simple como se pone. 2 piezas de MDF cortan para proporcionar un soporte para el eje, el proyector y la base estable de la máquina. Prácticamente cualquier tipo de caja se puede diseñar para esta impresora 3D. Su principal objetivo es la rigidez del marco y el bloqueo de luz ambiente.
Base de rampas 1.4 o Arduino electrónica capaz de funcionar por lo menos (1) motor de pasos nema 17
Esta versión cuenta con un tablero de rampas 1.4, controladores paso a paso y un Arduino Mega 2650 con firmware estándar de Sprinter. Hay algunas modificaciones básicas necesarias dependiendo del hardware que usted elija. Ninguna de estas modificaciones constituyen la necesidad de saber nada profundo acerca de la programación. El firmware que utiliza es modificado para estándar varilla roscada 5/16 y tiene topes deshabilitados. Puede modificar este firmware usando el entorno de Arduino para satisfacer más sus necesidades.
Resina UV
Makerjuice.com, Madesolid.com son los 2 más opciones aparentemente popular y asequibles para la resina UV apto para impresoras DIY de la resina como el presentado en esta compilación. Esta compilación se ha probado con G + de Makerjuice. Es probable que Funtodoo, Form1 + y formulaciones de la resina de chispa/brasas adecuado.

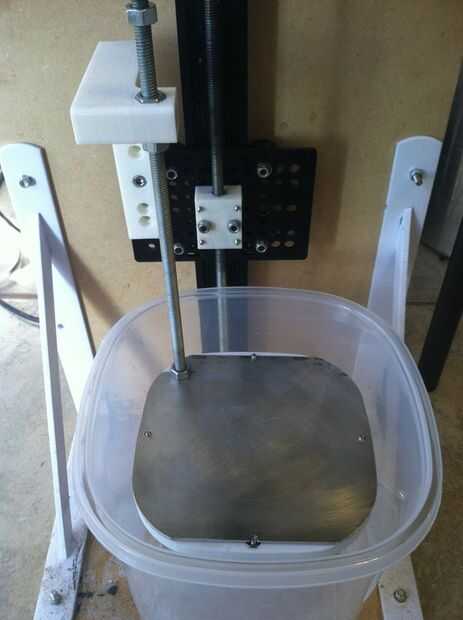

Construcción de plataforma y plástico Tupperware IVA
Esta compilación incluye los planes para una plataforma de construcción que se ajusta a un conjunto específico de Tupperware disponible en "wallyworld". El beneficio para el tipo elegido en esta compilación es que tienes una variedad de tamaños que escalan fácilmente, por lo que no se necesitan modificaciones de diseño amplia. Usted también necesitará contenedores adicionales para poste-cure y limpieza encima de las piezas de resina.
Software de control y máquina de cortar
Usé el taller de creación para control y corte de modelos 3D. Descargar taller de creación aquí.
