Impresora DLP 3D DIY de alta resolución (impresora 3D de SLA) (16 / 21 paso)

Paso 16: Medir y configurar.

Primer lugar que quiere hacer una vez que haya instalado el software y firmware es comprobar para la vida. Hacen mover sólo un poco, revise si el swtich opto trabaja etc..

Primer paso:
Poner en los parámetros correctos en el taller de creación. Tendrá que contar cuántos pasos el paso a paso motor tiene que hacer para poder girar 360 grados. Si usas micro paso a paso la fórmula general es x(stepper steps) (micro pasos) en nuestro caso 32 x 200.
Usted también necesitará poner en el tono de su husillo. Una rotación del tornillo principal moverá la cancha de patín 1 hacia arriba. 5mm en nuestro caso.
Ahora el programa debe saber que el husillo mueve 5mm cada 6400 pasos o 0.00078125mm por paso.
sí uber exactitud, bien no realmente no realmente cuente con un micro paso a ser absoluta. Consulta este enlace para aprender más sobre el comportamiento de micro paso a paso.

Ahora hacen mover. Empieza dándole un comando para mover 1mm. Entonces un milímetro más. fácil pequeños pasos lo hace. Una vez que te sientes más seguro moverse 10mm, todos tomar asegurándose que no caerá en los confines de su husillo.
Una vez que se sienta realmente seguro de establecer una medida de 50mm pero esta vez leer para poner su hoja de papel en el hueco del interruptor Opto.
Pulse ir y mientras el tornillo va colocar el papel en el Opto. El husillo debe parar inmediatamente. Repita este proceso hasta que se sienta seguro de que realmente funciona.
Una vez que su feliz es tiempo para comprobar el rendimiento de su eje Z.

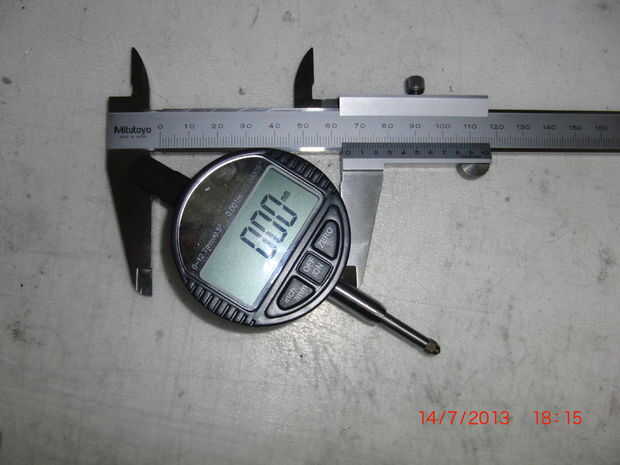

Monte el medidor de micro a una pinza de la máquina, algo pesado e inmuebles. Fijar la punta del indicador en su trineo.
Ahora mueva el patín 1mm hacia el medidor. Verificar con el medidor que cuando le das el comando para mover 1mm el trineo realmente mueve 1 mm. repetir esta medida hasta que estés seguro de que cuando quieras tu trineo para mover una distancia especificada, realmente mueve esta distancia. También puede verificar distancias más grandes usando sus pinzas.

Como resultado medimos una repetibilidad de aproximadamente 0,01 milímetros más menos de 0,003 mm por lo que estoy seguro de decir que tenemos un precisión de 0,01 mm de eje Z

Una vez eres feliz que puedes poner detrás juntas la impresora entera.
Ahora es el momento de ajustar la altura de la posición, también es la posición de inicio para cada impresión.
Baje la plataforma de construcción en la cuenca, con su pedazo de papel de impresión entre su ventana de construir y construir plataforma.
Ser muy cuidado de todo que esto es un paso muy crítico.
Baje la etapa durante la ondulación del papel hasta que sienta que las capturas de papel entre la plataforma y la ventana de compilación. Esta es su posición ideal.
No se olvide de asegurarse de que todo lo que se mueve en la dirección correcta.

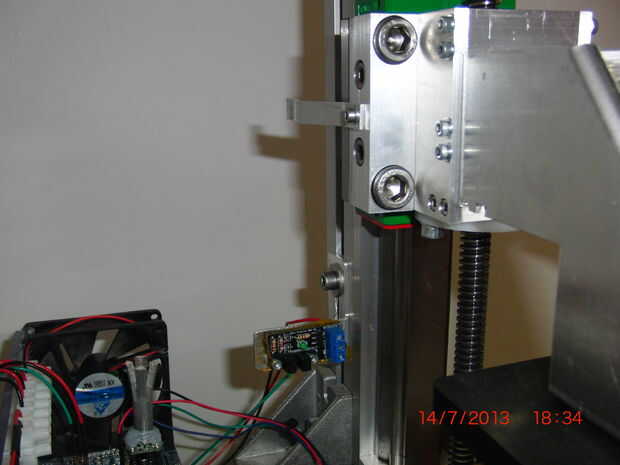

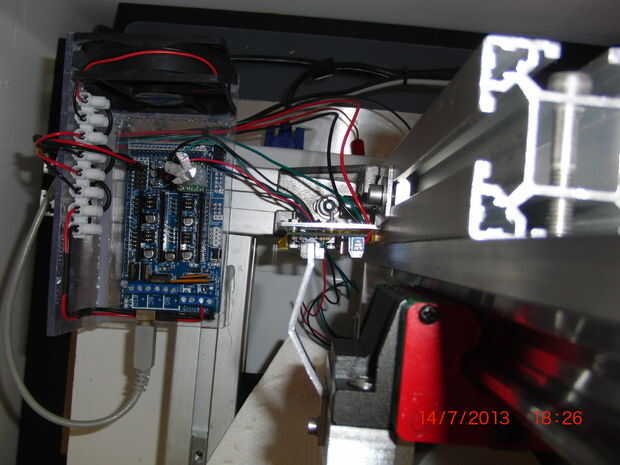

Lo que hicimos aquí es que atamos el Opto a una franja de aluminio que luego atamos al z-pilar.
Lo bueno de estos perfiles de aluminio es que puede simplemente deslice una tuerca T y mover arriba y abajo para ajustar la posición correcta.
En la etapa de trineo montamos una tira de aluminio como una especie de dedo.
Con algún doblez manual que nos aseguramos el dedo pasa por la mitad de lo Opto.
Ahora cuando el opto se abre enciende en verde (hay un indicador verde en ella), cuando se bloquea se apaga el LED.
Cuando la etapa esté en la posición ideal mover el Opto hasta que el LED se apaga solo. En nuestro caso se atenúa pero no se apagaron totalmente.
Mejor prevenir que lamentar.
Mover el escenario hasta que se puede quitar el lavabo.
Sáquese la cuenca y el comando para el hogar. La etapa debe ahora mover en la dirección de la posición y detener el momento el dedo a medio camino en el Opto.
Una vez que estés satisfecho, vuelva a instalar el lavabo y repita la prueba.

Si todo funcionó bien usted ahora está listo para imprimir en cuanto usted proporciona algún abrigo ligero.
