Impresora DLP 3D DIY de alta resolución (impresora 3D de SLA) (3 / 21 paso)

Paso 3: Tamaños y dimensiones

Así que primero atacamos un pequeño dilema para comenzar el diseño, ¿qué tan grande tiene todo que ser? ¿Dónde va? Ok etc. etc. nos tomó un día o dos para nuestro cómo determinar todos de esto. Me refiero a que la estructura entera se basa en esto por lo que es bastante importante.

Materiales y herramientas:
Beamer
Computadora
Regla
Cinta métrica
Bloc de notas
Lápiz
Cartón
Tijeras
Cinta
Papel blanco normal
Silla

Primero piensa en su X e Y, el tamaño de su área de construcción. Elegimos sobre 100x100mm para comenzar con. El área de construcción en la dirección Z es, por supuesto, depende de la longitud de su lineal.

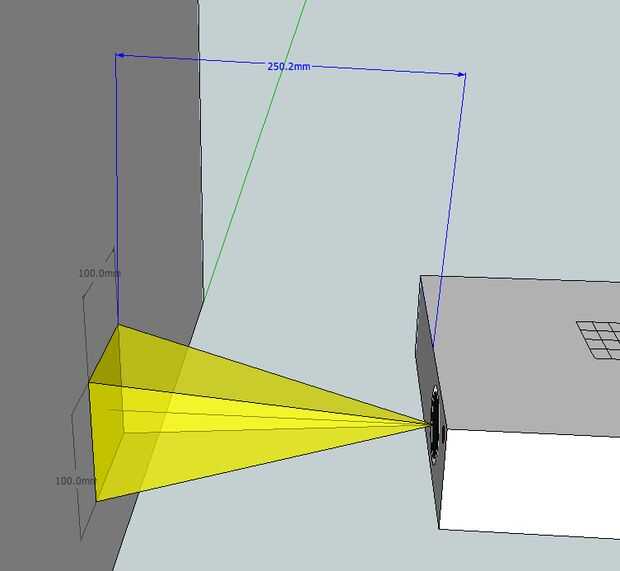

Primero necesitará su proyector y su computadora para proyectar una imagen. Coloque al proyector en una silla mirando hacia la pared. Y poner al proyector en la ampliación máxima. Mueve al proyector a la pared hasta que su imagen sea 100 x 100 y mide la distancia entre la lente y la pared. Esta es su distancia de proyección mínima.

Ahora poner el proyector en su magnificación mínima y el movimiento de la pared hasta que otra vez su imagen es 100x100m m es la distancia de proyección máxima. Esto significa que en la construcción de la distancia entre la ventana inferior de la cuenca y la lente de su proyector debe estar entre estos dos valores que permitirá a su proyector para cualquier puesta a punto en esta área.

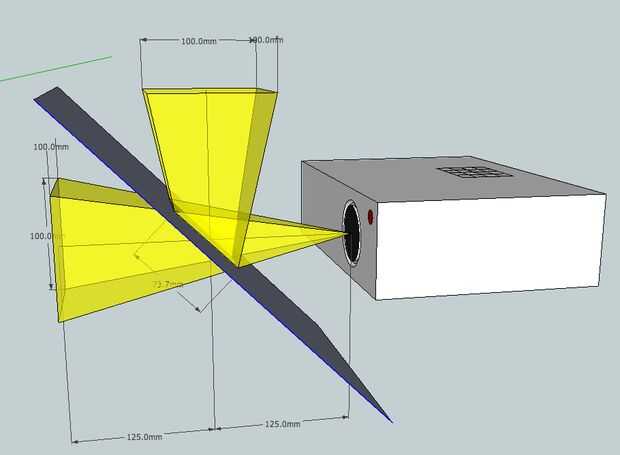

Al espejo a esta ecuación se mide la forma el centro de la lente (no rayar ni tocarlo) para la cuenca con un ángulo de 90 grados. Así que si colocas el espejo muy cerca de la lente la cuenca debe colocarse mayor sobre el proyector. Pero si colocas el espejo más lejos la cuenca será colocada más baja pero más.

Una vez que han averiguado dónde colocar el espejo puede determinar su tamaño. Hicimos esto por tentar encontrar juntos una pendiente de 45 º de alguna cartulina y cinta con papel blanco en la parte superior. Colocarlo frente al espejo en el lugar deseado y encender el proyector. Entonces resumiendo la imagen de ampliación máxima con nuestro lápiz. Definitivamente necesita gafas de sol para este wauw eso es brillante.
Añadir unos 2cm a este esquema entonces tomó el lado más largo como la medida de nuestro espejo cuadrado.
En el laboratorio me di cuenta que tengo una pila de placas de vidrio de 152x152mm, estos son un poco más grandes que se requiere y así va a hacer bien.
