Paso 8: Cortar la ranura.

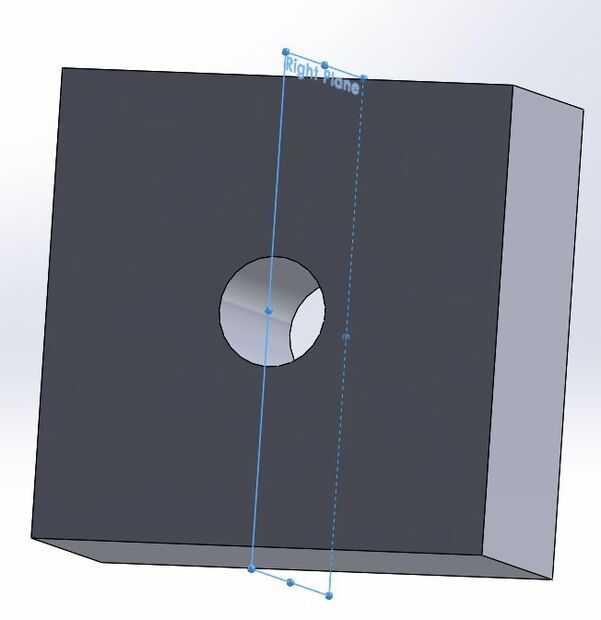

Seleccionar o crear un plano que pasa por el eje de su orificio perno para iniciar su bosquejo de la ranura como se ilustra en la primera foto de este paso. Como lo hicimos en la tuerca del estilo de bolsillo, orientar la vista de dibujo normal a dicho plano y cambiar la visibilidad de la parte a "líneas ocultas" o su equivalente.

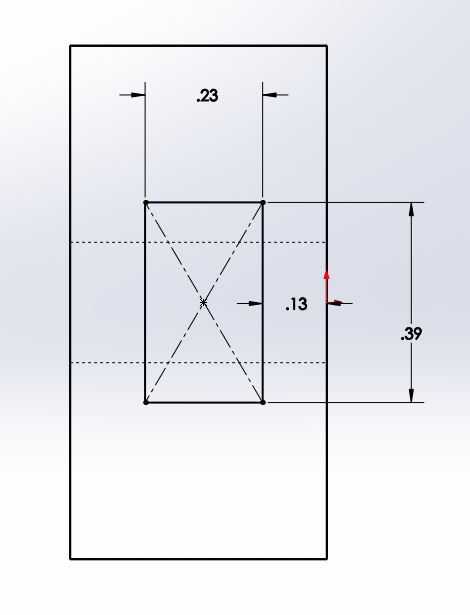

Hacer un rectángulo con la misma anchura entre los planos de la tuerca y una altura igual al espesor de la tuerca. Otra vez mi M6 tuerca nylock es 0,389 en (9,88 mm) de ancho y en 0,228 (5,79 mm) espesor como se muestra en la segunda foto de este paso. Además la dimensión entre la ranura y la parte inferior de la parte para que sea al menos 0,125 in (3,175 mm) de espesor. Asegúrese de que el rectángulo está centrada en el eje del agujero del perno y se define completamente.

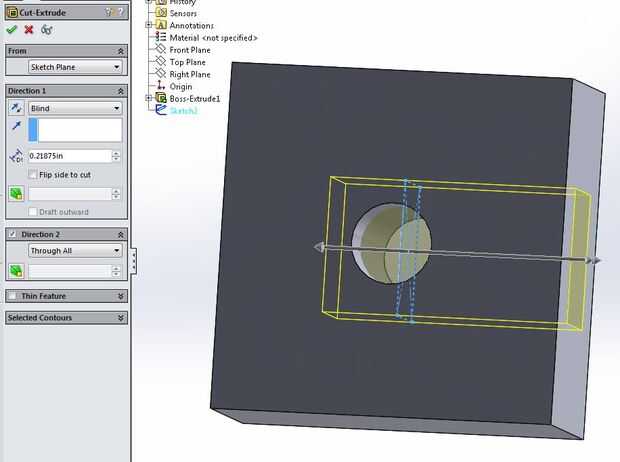

Salir el esbozo y hacer un corte extruido (bolsillo dependiendo de tu CAD). ¿Recuerdas cuando medimos el ancho de la tuerca de punto a punto? Necesitamos esa medida ahora. Cortamos nuestra ranura en una dirección por medio de esta medida. Mi M6 tuerca nylock mide 0,4375 (11,11 mm pulg) ancho de punto a punto (si se gira la tuerca sobre su orificio en las fauces de sus pinzas se trata de la más amplia medida). 0.4375/2 = 0.21875 en o 11.11/2 = 5.555 mm Nota que no es necesario este nivel de precisión, pero Solidworks tiene una calculadora en la acotación para que queden exactos. Establece su primera dirección de corte y profundidad a esta medida y su segundo corte "a través de todo" como se muestra en la tercera foto de este paso. Aceptar su corte.
