Paso 3: Haga el bolsillo tuerca prisionera.
Seleccione la cara externa de su parte para el bosquejo de su bolsillo hexagonal como se muestra en la primera foto de este paso. Si esta cara no es plana en su parte necesita crear un plano que es normal a su agujero y tangente a la superficie externa de su parte para iniciar tu bosquejo. No cubrirá esto en profundidad ya que es más avanzado que lo necesario para captar el concepto subyacente de estas tuercas capturados.
Esboce su hexágono centrado sobre el agujero como se muestra en la segunda foto de este paso. SolidWorks proporciona una herramienta de polígono que permite esbozar un hexágono (o cualquier otro polígono regular) en un arrastre. Establecer el ancho entre las caras paralelas de su hexágono a la anchura de la tuerca. En mi caso es en 0,389 (9,88 mm). En Solidworks puedo hacerlo rápidamente, especificando el diámetro del círculo de construcción creados automáticamente como el ancho de la tuerca de mi. Continuación, especifique la línea superior del hexágono es horizontal y mi bosquejo está totalmente restringido. Dependiendo de tu CAD software puede que necesite añadir dimensiones adicionales para restringir su bosquejo totalmente y asegurarse de que es simétrico.
Punta: La impresora que estoy usando es exacta a una milésima de pulgada (0.001 in ó 0.0254 mm) en el plano XY para que pueda especificar dimensiones con una resolución de tres lugar decimal en este plano (ancho) y esperar que de mi parte para que coincida con el modelo.

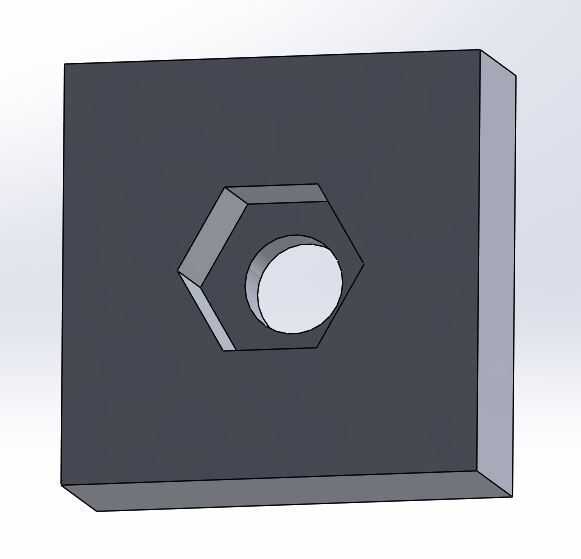

Ahora hacer un corte extruido (o bolsillo dependiendo de tu CAD) es una capa de impresión 3D capa de espesor mayor que el espesor de la tuerca como se muestra en la tercera foto de este paso. Para mi M6 tuerca nylock es 0.23 + 0.01 = 0,24 en (5.84 +.254 = 6,1 mm). Aviso que redondeado a dos decimales ya que esta es la resolución de mi grueso de la capa de las impresoras 3D.
