Paso 4: Agregar los retenes.
Ahora es el momento para prestar atención ya que esta es la idea principal detrás de las tuercas de bolsillo estilo capturado. Crearemos retenes (protuberancias) en las esquinas de los bolsillos para fijar la tuerca que son lo suficientemente pequeños como para forzar la tuerca más allá de ellos. Coloqué los retenes en las esquinas para ahorrar modelado tiempo CAD. De esta manera usted puede seleccionar una cara del bolsillo tuerca para esbozar en sin tener que crear plano fresco.

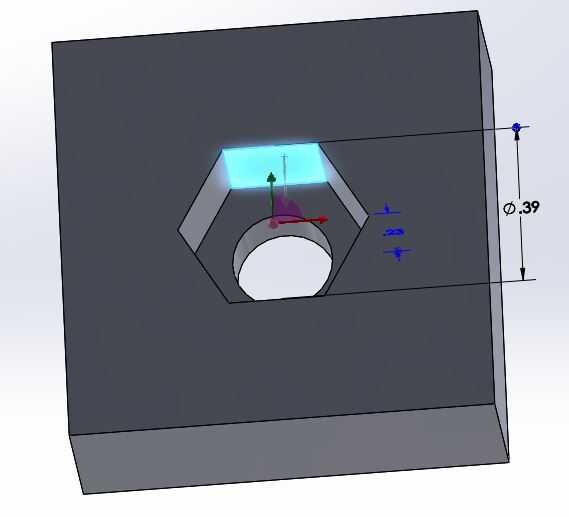

Empezar un dibujo en la superficie plana del bolsillo que acabamos de crear como se muestra en la primera foto de este paso. Me gusta usar una cara perpendicular a un eje del sistema de coordenadas.

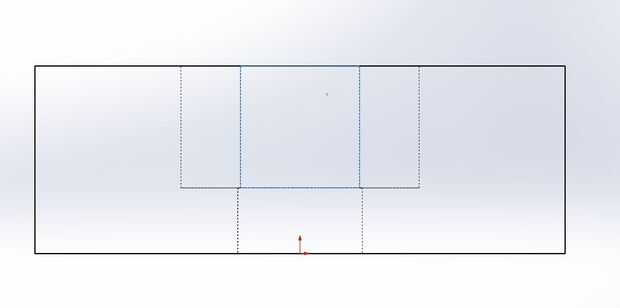

Hacer la vista de dibujo normal a su plano de esbozo si no lo está ya y establecer la visibilidad de la parte a "líneas ocultas" o su equivalente como se muestra en la segunda foto de este paso.
Dibujo un arco desde la esquina superior de la línea oculta que fue creada desde el vértice exterior de su bolsillo hexagonal hacia la misma línea. Si tienes una pieza compleja puede que necesite girar tu vista para determinar qué línea es correcta. Cerrar el arco con una línea recta como se muestra en la tercera foto de este paso.
Regla para dimensionar sus retenes:
Si el tornillo es 3/16 in (M5) o superior haga arco de su retén 0,02 en (.5 mm) de espesor. Hacer la anchura en 0,08 (2 mm). Recordar que el grueso de la muesca debe estar uniformemente divisible por su espesor de la capa de impresoras 3D para obtener los mejores resultados si el grueso de su detención se creará por capas.
Si el perno es menor de 3/16 pulg (M5) tomar el arco 0,01 in (0.25 mm) de espesor y 0,04 en (1 mm) de ancho.

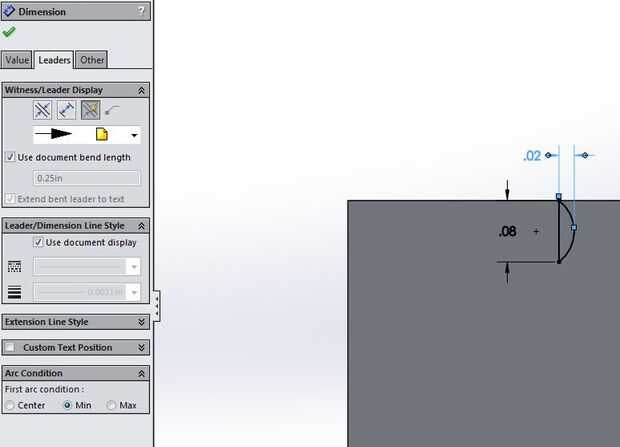

Punta: Con el fin de dimensionar su arco como se muestra en lugar de Soldiworks una dimensión entre el arco y la línea como se muestra. Haga clic en la marca. Ahora seleccione la dimensión del arco en la ventana de dibujo y mirar en el gestor de la propiedad de columna de la izquierda. Haga clic en la pestaña de "Líderes" y seleccione el botón "Min" bajo condiciones de arco como se muestra en la cuarta foto de este paso.

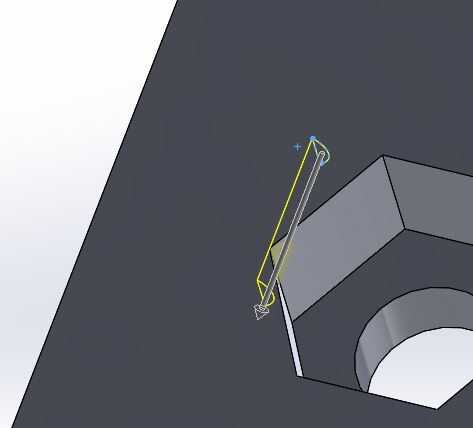

Una vez definido completamente el boceto usted ahora extruyelo que totalmente pasa por el vértice de la cavidad hexagonal y en el cuerpo de la parte. Esto se muestra en la quinta foto de este paso.
Por último usaremos un patrón circular (o revolución) para replicar nuestro retén en cada esquina de la bolsa hexagonal. Seleccione la función de retén del árbol de característica o espacio del bosquejo y elija la herramienta patrón circular (puede ser nombrado diferentemente dependiendo de su CAD). Use el eje de su orificio perno como el eje de rotación. Para ello puede que necesite activar la vista de "ejes temporales" en el menú Ver de su software de CAD.

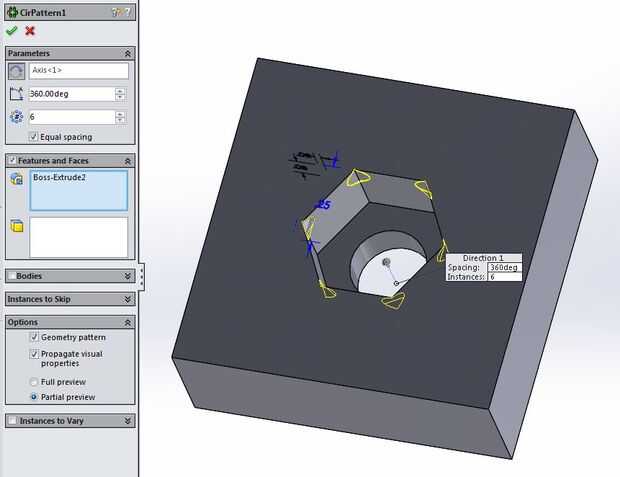

Elegí definir mi patrón utilizando la opción espaciado igual, 6 casos y una rotación completa de 360°. Si su software de CAD no puede hacerlo puede espacio los retenes cada 60° (360°/6). Mira la sexta foto de este paso para mi configuración. Aceptar su patrón. El modelo de bolsillo estilo captura tuerca está ahora completado. Guardar!
