Impresión 3D capturados tuercas sin pausa su impresión.

A menudo soy responsable por piezas de prototipado rápido en el trabajo como ingeniero mecánico. Regularmente mis diseños requieren el uso de tuercas capturados en conjunto piezas juntos. Es posible agregar una pausa en la impresión 3D e incrustar las tuercas, pero a menudo mis impresiones días y correr cuando no estoy alrededor colocar las tuercas en la impresión.

En este Instuctable les mostraré mi técnica para crear capturadas tuercas de cualquier tamaño puede ser colocado y fuertemente retenido después de la impresión. He utilizado muchos tamaños de éstas en dispositivos que han sido a través de 10.000 ciclos de fatiga prueba 800 g sin falta o aflojamiento. Mientras que esto no es una idea revolucionaria, tengo pruebas científicas detrás del dimensionamiento de estas tuercas capturados. Espero puedo ahorrarle tiempo, enseñarle un truco de CAD, o inspirarte a idear una mejor manera de aferrarse a sus tuercas!

Materiales requeridos:

  • Calibradores a vernier.
  • Tuercas y tornillos (estoy usando M6 en este ejemplo).
  • Impresora 3D o 3D servicio de impresión como 3DHubs y a través de Instructables.
  • Software de CAD (diseño asistido por computadora) capaz de guardar archivos .stl. Estoy usando Solidworks 2015.
  • Martillo.
  • Punzón o destornillador para atornillar tuercas en los agujeros.

Nota especial:

La impresora 3D debe ser bien calibrada dimensionalmente o usted tendrá que ajustar mis números para adaptarse a su impresora.

Dos estilos de capturas

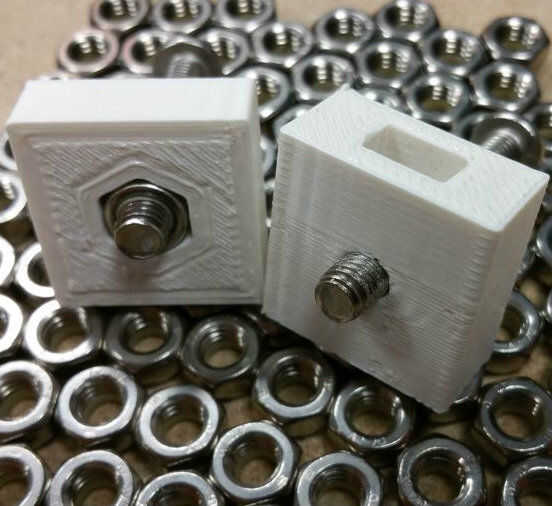

Os muestro mis dos estilos diferentes para la captura de las tuercas. Llamar el primer estilo "estilo del bolsillo" como un bolsillo hexagonal se utiliza para sujetar la tuerca. El estilo del bolsillo se muestra como la parte izquierda del cuadro de introducción. Como verás este estilo captura la tuerca con retenes (poco protuberancias) en las esquinas del bolsillo. Este estilo funciona muy bien en la tensión (reunir las partes) y es más fácil instalar las tuercas. Una desventaja es que deben tener acceso por su parte a la cara exterior de la bolsa.

El segundo tipo es "estilo de la ranura" como se ilustra en la parte derecha del cuadro de introducción. La tuerca en este diseño se conserva por un retén que se asemeja a un badén. Este estilo trabaja en tensión y compresión (reunir piezas y empujándolas aparte) y es ideal para difícilmente para alcanzar lugares. Puede hacer la ranura como necesita llegar a la ubicación del agujero de perno. La desventaja es que es un poco más difícil instalar la tuerca.
