Paso 5: Montaje de la caja de salida
Materiales necesarios:
1 - caja blanco
http://www.Lowes.com/Lowes/LKN?Action=productDetail&productId=10029-223-E987N-Car&lpage=None
1 - 1/2" conector de alivio de tensión cable - número de parte es 6141127693
Tapones de cierre blanco (pintura gris que si es necesario)
2 - 1/2 pulgada
4 - 3/4 de pulgada
Cable de alimentación construida en el paso 3
broca para taladro de 5/8"
ENTRADA DEL CABLE DE PERFORACIÓN:
Con 5/8" pedacito de taladro - taladro en la caja inferior 1/2" entrada de plástico.

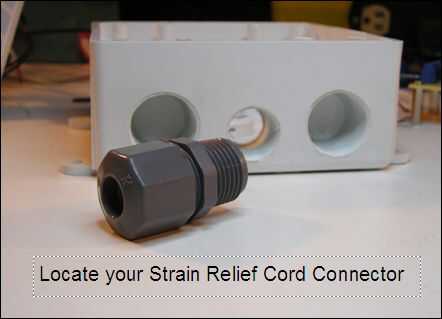

CONECTOR DE CABLE DE ALIVIO DE TENSIÓN (SRCC):
Localice su conector de cable de alivio de tensión

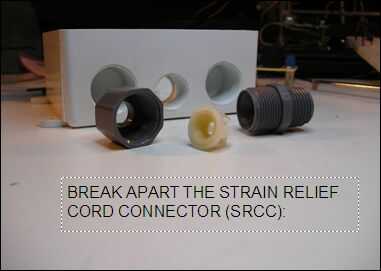

ROMPER APARTE EL CONECTOR DE CABLE DE ALIVIO DE TENSIÓN (SRCC):
La unidad SRCC romperá hacia fuera en 3 partes diferentes. Asegúrese de hacer un seguimiento del final correcta en la parte central de la unidad.

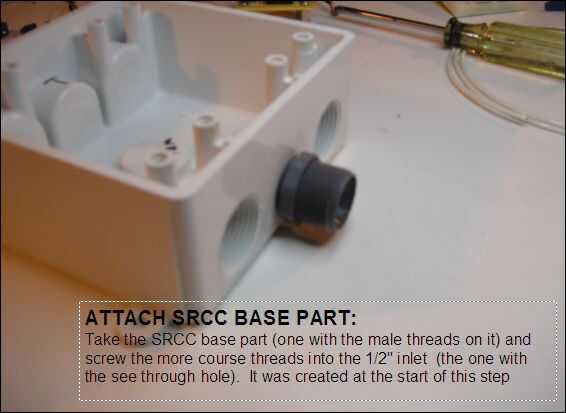

MONTAR EL ELEMENTO BÁSICO DE SRCC:
Participa el SRCC base (uno con las roscas macho en él) y enroscar la rosca más de curso en la entrada de 1/2"(el uno con el ver a través del orificio). Fue creado al inicio de este paso.

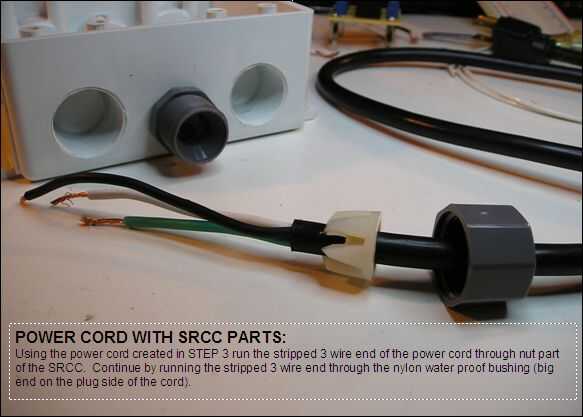

CABLE DE ALIMENTACIÓN CON SRCC PIEZAS:
Utilizando el cable de alimentación, creado en el paso 3, ejecute el extremo pelado del 3 alambre del cable de alimentación por parte de la tuerca de la SRCC. Continuar ejecutando el extremo pelado del 3 alambre a través del buje de la prueba de la agua de nylon (gran final en el lado de enchufe del cable).

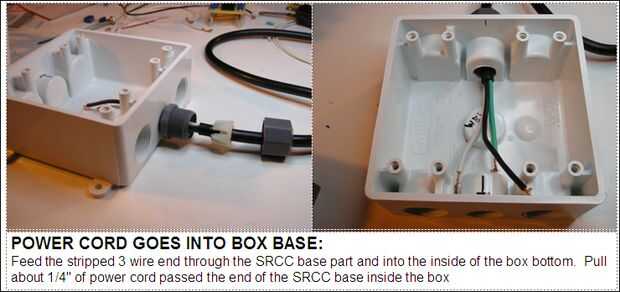

CABLE DE ALIMENTACIÓN VA EN LA BASE DE LA CAJA:
Introduzca el extremo pelado 3 cables a través de la base SRCC parte y en el interior de la parte inferior de la caja. Tire aproximadamente 1/4" de cable de alimentación pasado el final de la base SRCC dentro de la caja.

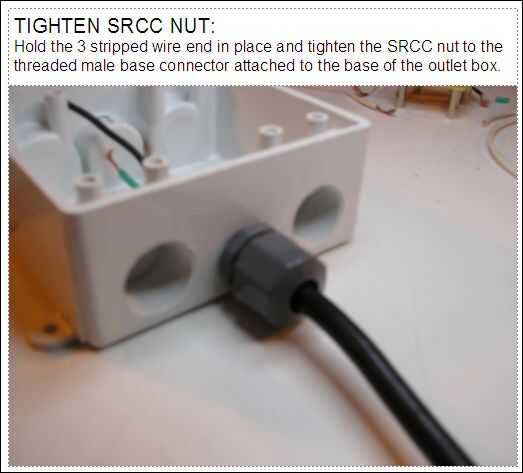

APRIETE LA TUERCA DE SRCC:
Mantener los 3 despojado el extremo del cable en su lugar y apriete la tuerca SRCC al conector base roscada macho conectado a la base de la caja de salida.

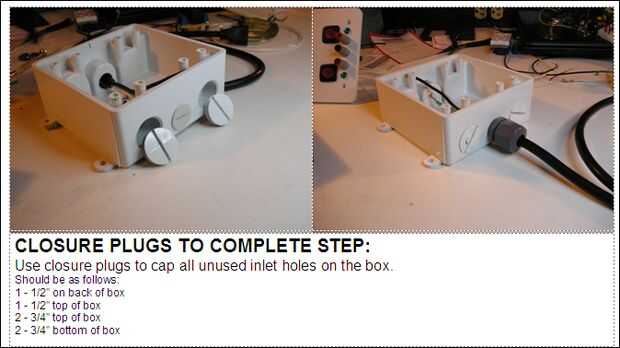

TAPONES DE CIERRE PARA PASO COMPLETO:
Uso tapones de cierre para tapar todos los orificios de entrada sin usar en la caja.
Debe ser como sigue:
1-1/2" en la parte posterior de la caja
1-1/2" parte superior del cuadro
2-3/4" tapa de la caja de
2-3/4" fondo de caja
