Paso 4: Montaje de PCB en caja de salida
MATERIALES NECESARIOS:
1 - caja blanco
http://www.Lowes.com/Lowes/LKN?Action=productDetail&productId=10029-223-E987N-Car&lpage=None
1 - K--Componente de tablero de PC - 750 agujeros de anillo de soldadura
http://www.RadioShack.com/Product/index.jsp?productId=2103798
1 - 7/64 broca
1 - tornillo de cabeza troncocónica de 4 x 1/2
DETERMINAR LOS LADOS SUPERIOR E INFERIOR DE LA PCB:
Parte superior de la PCB será agujeros con líneas quebradas conectar cada agujero (impresión será blanco)
Parte inferior de la PCB tendrá agujeros con cuadrados de color cobre a su alrededor (la impresión será color cobre)
MARCA SUPERIOR DE LA CAJA:
Hacer una "T" en el aumento de entrada de 1/2 pulgada de centro.
Hacer una "T" en el interior de la tapa para que coincida con la otra "T" acaba de hacer.
Será difícil hacer un seguimiento de la alineación de la placa de cubierta con la caja en el futuro medidas si esto no se hace ahora,

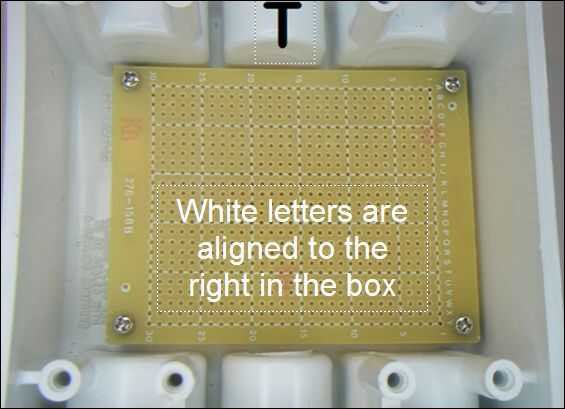

LOCALIZAR PCB EN CAJA:
Arriba de la posición de caja lejos de usted. (la casilla marcada con "T" para mostrar la salida superior de la caja).
PCB del lugar en el círculo central planteado, deslice PCB firmemente hacia arriba y la derecha (estarán cerca de la "T" de números y letras alfa será del lado derecho)

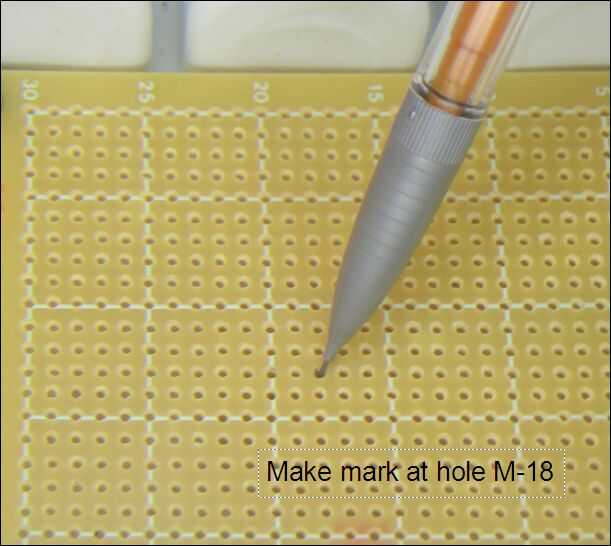

ORIFICIO DE MONTAJE DEL MARCA:
En M-18 en la placa, haga una marca con un lápiz.
Esta marca estará cerca de punto central en lugar de entrada de 1/2 que el PCB está sentado en el.

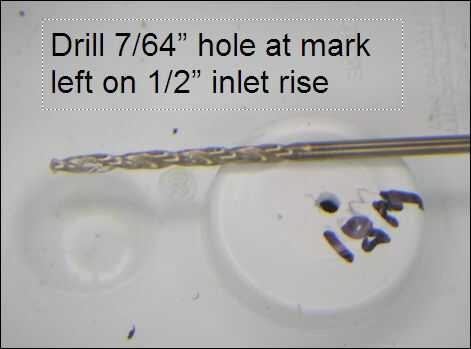

TALADRO DEL AGUJERO EN LA CAJA:
Retirar el PCB y se verá su marca para el agujero de montaje.
Perfore un agujero de 7/64" en la marca en la 1/2" entrada subida ayuda en el cuadro.

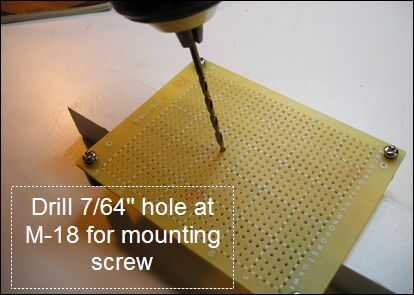

HACER AGUJERO DE MONTAJE EN EL PCB:
Encontrar todo M-18 en PCB.
Taladro 7/64" en M-18 para tornillo de montaje.

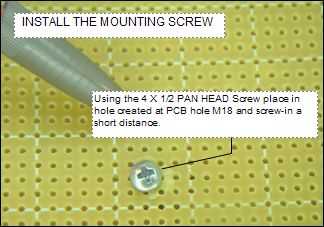

INSERTE EL TORNILLO DE MONTAJE:
Tornillo en el tornillo de cabeza 4 X 1/2 Pan en el PCB.
El PCB está ahora listo para futuros pasos en esta construcción.
