Paso 9: Montaje de relé - PCB
1 - PCB - trabajado en el paso 4
2--OMRON ELECTRONICS - RELÉ, G5LE-1 DC5
1 - broca para taladro de 3/64"
MONTAJE DEL RELÉ:

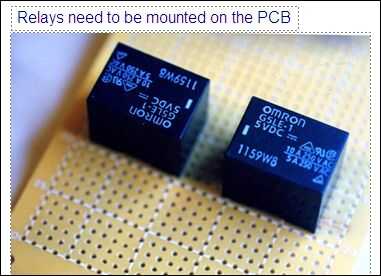

REPETIDORES tienen que montarse en el PCB. Con el fin de mantener ambos relais PIN-1 (P1) juntas tienes que invierta relé-2 (R2) controla la salida-2 (O2). Cuando se hace correctamente ambos PIN-1 (P1) de los relés se enfrentarán entre sí.
PROBLEMA:

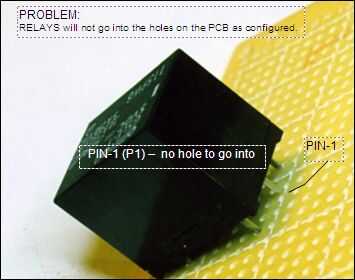

RELÉS no entraré en los agujeros en la PCB como configurada.
SOLUCIONAR EL PROBLEMA:
RELÉ-1 (R1) - debe ubicarse como sigue:
PIN-1 (P1) - I16 / I17 y J16 / agujeros J17
PIN 2 (P2) - agujero I14
PIN 3 (P3) - agujero D14
PIN 4 (P4) - agujero D19
PIN-5 (P5) - agujero I19
RELÉ-2 (R2) - debe ubicarse como sigue:
PIN-1 (P1) - P16 / P17 y Q16 / agujeros Q17
PIN 2 (P2) - agujero Q19
PIN 3 (P3) - agujero V19
PIN 4 (P4) - agujero V14
PIN-5 (P5) - agujero Q14

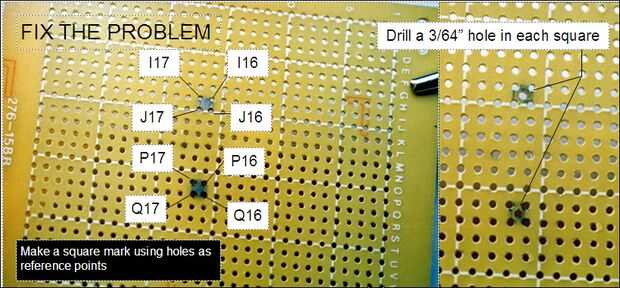

Usando la parte superior de la PCB hacer un cuadrado marcado entre agujeros I16 / I17 y J16 / J17 agujeros. Hacer el mismo tipo de marca en P16 / P17 y Q16 / agujeros Q17.
En el centro de la Plaza de la marca formado por los orificios taladre un orificio de 3/64" en cada cuadrado marcado.
PIN-1 (P1) en cada relé tendrá ahora un agujero para descansar en.
PROBLEMA ARREGLADO:
Ahora puede insertar los relés en los agujeros correctos y los relés se sentarán sobre el PCB.

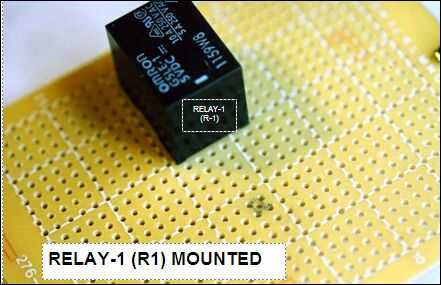

MONTADO EL RELÉ-1 (R1):
Inserte relé-1 (R1) el siguiente
PIN-1 (P1) - I16 / I17 y J16 / agujeros J17
PIN 2 (P2) - agujero I14
PIN 3 (P3) - agujero D14
PIN 4 (P4) - agujero D19
PIN-5 (P5) - agujero I19
MONTADO EL RELÉ-2 (R2):
PIN-1 (P1) - P16 / P17 y Q16 / agujeros Q17
PIN 2 (P2) - agujero Q19
PIN 3 (P3) - agujero V19
PIN 4 (P4) - agujero V14
PIN-5 (P5) - agujero Q14

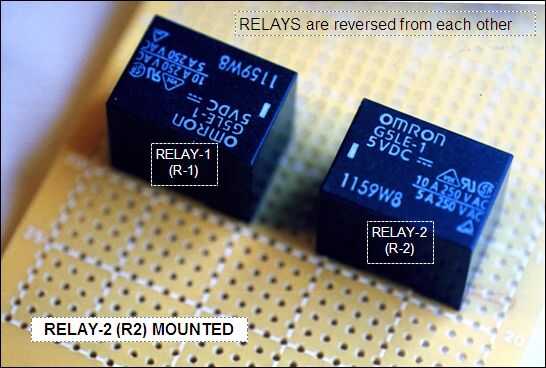

RELÉ-2 (R2) se invertirá de realmente-1 (R1) y PIN-1 (P1) de cada relé enfrentará entre sí.

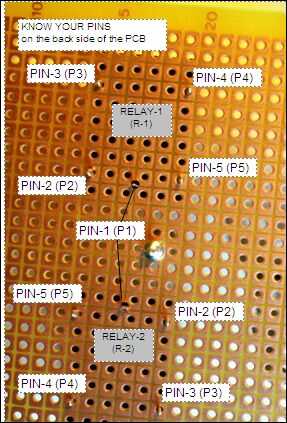

SABE SUS PERNOS DE RELÉ:
Ahora que los relés están en su lugar necesita saber ubicaciones de PIN en la parte posterior del PCB.
