Paso 6: Placa - plantilla de diseño y construcción
MATERIALES NECESARIOS:
1--blanco impermeable cubierta de salida en blanco - Lowes 70737 número de parte
2--Seguridad Binding Posts - punta roja
1--Seguridad vinculante puestos - final negro
2--verde LED con soporte
2 - SPST encendió el interruptor
1--Decorador a tierra receptáculo - Lowes 279490 parte número
1--de Sierra de calar la lámina - 30026 - Vermont American - plástico y Metal de la luz
Pedacitos de taladro
3/4"- 5/16"-1/4 "
Dremel y herramienta de pulido para limpiar los orificios perforaron y cortes en la placa de cubierta

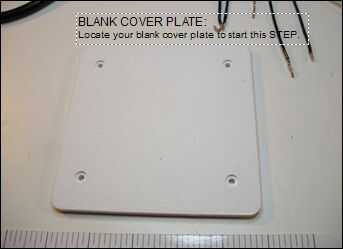

PLACA EN BLANCO:
Ubicar la placa en blanco para iniciar este paso

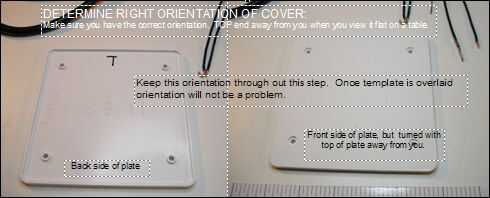

DETERMINAR LA ORIENTACIÓN CORRECTA DE LA CUBIERTA:
Asegúrese de que tener la orientación correcta de la tapa. Extremo superior lejos de usted cuando usted lo ve en una mesa.

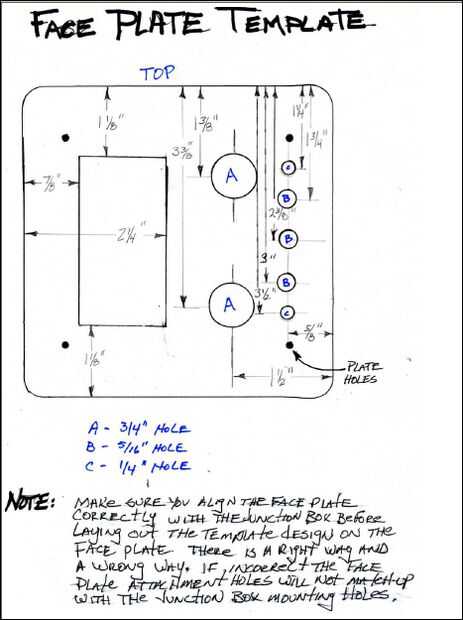

PLANTILLA DE LA PLACA DE CARA:
Imprimir el archivo PDF para todas las instrucciones de los cortes y los taladros.

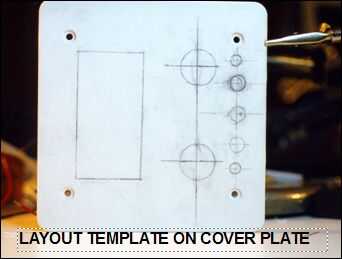

PLANTILLA DE DISEÑO EN LA PLACA DE LA CUBIERTA:
Plantilla de diseño sobre la placa de cubierta. Una vez finalizado no tendrás ningún problema en hacer el derecho de cortar y taladrar el orificio correcto en la ubicación correcta.
TALADRE LOS AGUJEROS Y REALICE CORTES:
Utilice los puntos centrales de la distribución para perforar los orificios. Hacer un agujero en el espacio de salida y uso que sierra una caladora para hacer los cortes.

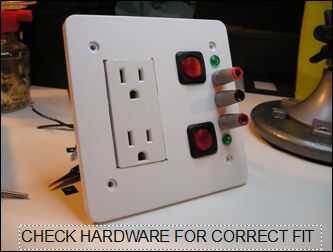

COMPRUEBE EL HARDWARE PARA EL CORRECTO AJUSTE:
Poner en todo el hardware para comprobar el ajuste. Puede que necesite limpiar los cortes para obtener el hardware para caber en los cortes que hiciste. Si eres realmente bueno, usted no necesitará ninguna limpieza de sus cortes y taladros.
Receptáculo de tierra decorador - rectángulo izquierdo
Interruptor de encendido SPST - orificios de 3/4"
Bornes de seguridad - rojo END - fuera de agujeros de 5/16"
Bornes de seguridad - final negro - medio agujero de 5/16"
LED verde con soporte - dos 1/4" agujeros por encima y por debajo de los puestos de enlace de seguridad
