Paso 11: Soldadura de componentes
1 - PCB - trabajado en el paso 10

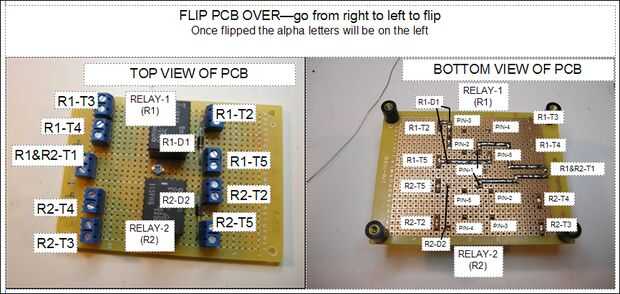

POSICIONAMIENTO CORRECTO DE LA PCB:
Usted tendrá que voltear su PCB para soldar las conexiones entre todos los componentes. Es importante que usted sabe que PIN y que componente está trabajando con. SER MUY CUIDADOSO AQUÍ. Conectar incorrectamente puede ocasionar problemas y corta su PCB y causar su ICFT (GFCI) al pop. En este caso usted necesitará restablecerlo.

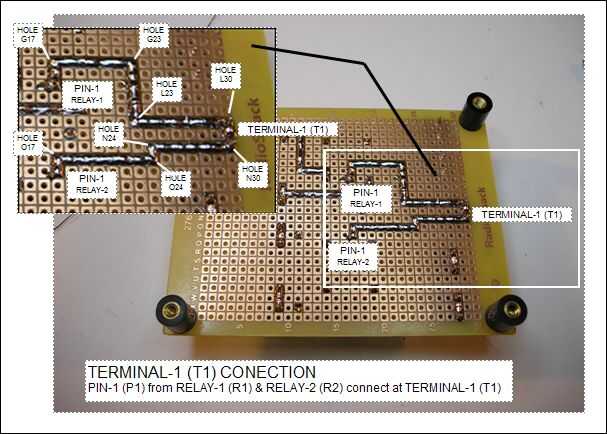

LA SOLDADURA DE PERNO-1 (P1) AL TERMINAL (T1):
La soldadura de perno-1 (P1) de relé-1 (R1) y relé-2 (R2) a TERMINAL-1 (T1)
Utilice las siguientes ubicaciones del orificio para el cordón de soldadura.
PIN-1(P1) / RELÉ-1 (R1):
Desde los agujeros de la pata 1 (P1) I16/I17
Soldadura de I16/I17 hasta G17
Sobre la soldadura de G17 para G23
La soldadura abajo de G23 a L23
Sobre la soldadura de L23 a L30
PIN-1 (P1) / RELÉ-2 (R2):
Desde los agujeros de la pata 1 (P1) P16/P17
Soldadura de P16/P17 hasta O17
Sobre la soldadura de O17 a O24
La soldadura de O24 a N24
Sobre la soldadura de N24 para N30
La soldadura de los orificios del TERMINAL-1 (T1) L30 para N30

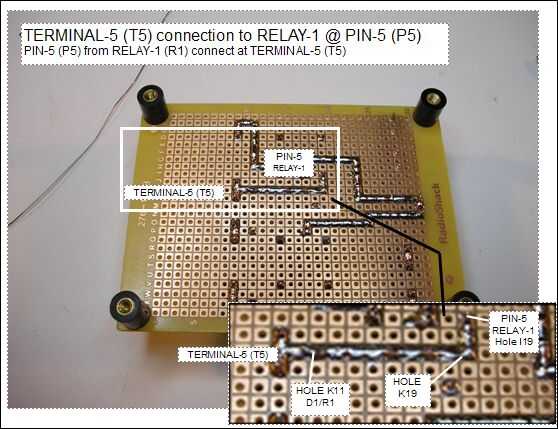

CONEXIONES DEL DIODO: LA SOLDADURA DE PERNO-5 (P5) - RELÉ-1 (R1):

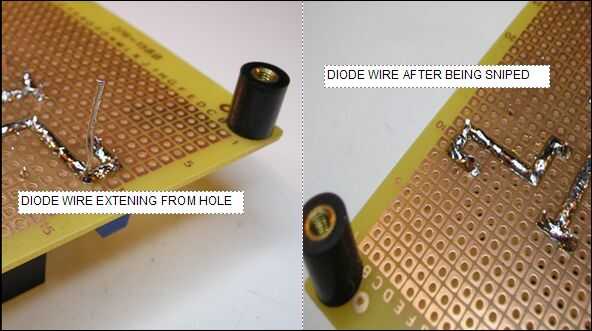

Alambre de diodo se va desplazando a través de los agujeros al conectar con TERMINAL-5 (T5) TERMINAL de 7-2 (T2) para el relé-1 (R1) y relé-2 (R2). Cada vez que esto sucede la manija en la misma forma. Soldadura alrededor del orificio que sale el hilo con el cordón de soldadura. Una vez que la conexión se hace cortar el alambre de diodo extra el. SER cuidadoso - hold a o volará hacia fuera en usted!!!!!!
Utilice las siguientes ubicaciones del orificio para el cordón de soldadura.
PIN-5 (P5) / relé-1 (R1) a TERMINAL-5 (T5) / relé-1 (R1):
Desde PIN-5 (P5) en hoyo de relé-1 (R1) I19
La soldadura abajo de I19 a K19
A través de la soldadura a la izquierda para K9
La soldadura de los orificios del TERMINAL-5 (T5) J9 a L9

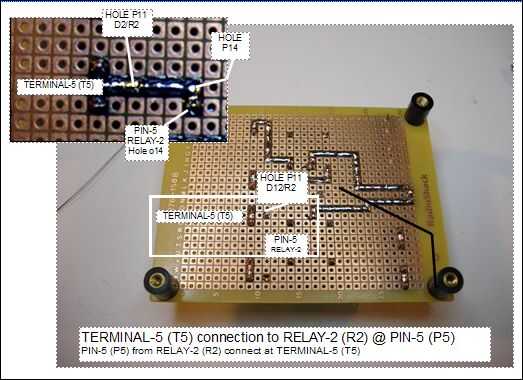

LA SOLDADURA DE PERNO-5 (P5) - RELÉ-2 (R2):
Diodo (D2-R2) tendrá un alambre tirado en agujero P11. Soldadura a través de él con el cordón de soldadura y en el recorte final de izquierda sobre el alambre como cerca del cordón de soldadura como puedas.
Utilice las siguientes ubicaciones del orificio para el cordón de soldadura.
PIN-5 (P5) / relé-2 (R2) a TERMINAL-5 (T5) / relé-2 (R2):
Desde PIN-5 (P5) en relé-2 (R2) agujero Q14
La soldadura abajo de I19 a K19
A través de la soldadura a la izquierda para K9
La soldadura de los orificios del TERMINAL-5 (T5) O9 a Q9

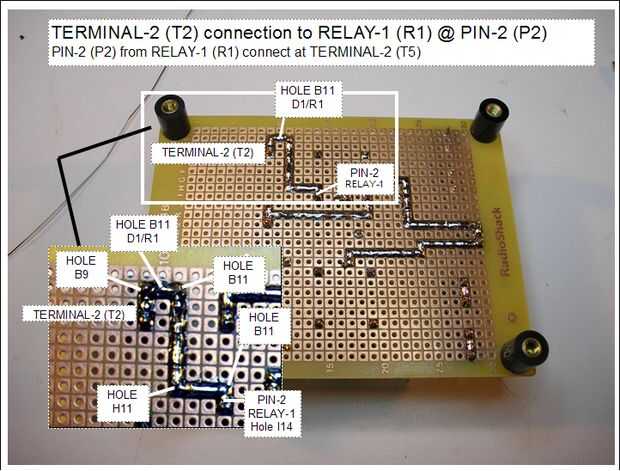

LA SOLDADURA DE PERNO-2 (P2) - RELÉ-1 (R1):
Diodo (D1-R1) tendrá un alambre tirado en agujero B11. Soldadura a través de él con el cordón de soldadura y en el recorte final de izquierda sobre el alambre como cerca del cordón de soldadura como puedas.
Utilice las siguientes ubicaciones del orificio para el cordón de soldadura.
PIN-2 (P2) / relé-1 (R1) a TERMINAL-2 (T2) / relé-1 (R1):
Iniciar en el PIN 2 (P2) el relé-1 (R1) agujero I14
La soldadura de I14 a H14
A través de la soldadura a la izquierda de H14 a H12
La soldadura de H12 a B12
La soldadura a través de la la izquierda de la B12 B9
La soldadura de los orificios del TERMINAL-2 (T2) B9 a D9

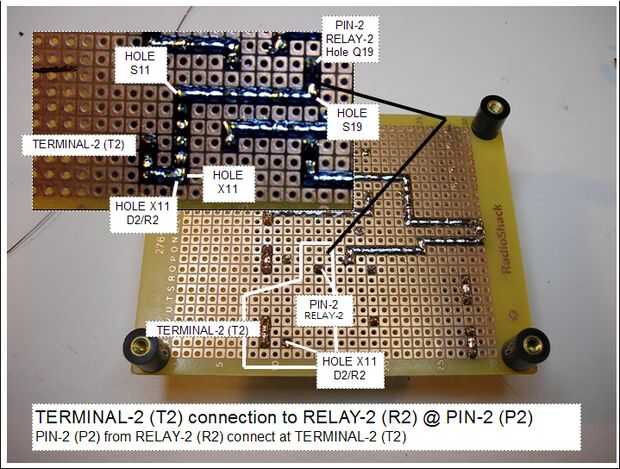

LA SOLDADURA DE PERNO 2 (P2) - RELÉ-2 (R2):
Diodo (D2-R2) tendrá un alambre tirado a través en el agujero X11. Soldadura a través de él con el cordón de soldadura y en el recorte final de izquierda sobre el alambre como cerca del cordón de soldadura como puedas.
Utilice las siguientes ubicaciones del orificio para el cordón de soldadura.
PIN-2 (P2) / relé-2 (R2) a TERMINAL-2 (T2) / relé-2 (R2):
Iniciar en el PIN 2 (P2) el relé-2 (R2) agujero Q19
La soldadura abajo de Q19 a S19
A través de la soldadura a la izquierda de S19 a S11
La soldadura abajo de S11 a X11
A través de la soldadura a la izquierda de X11 x 9
La soldadura de los orificios del TERMINAL-2 (T2) X9 a V9

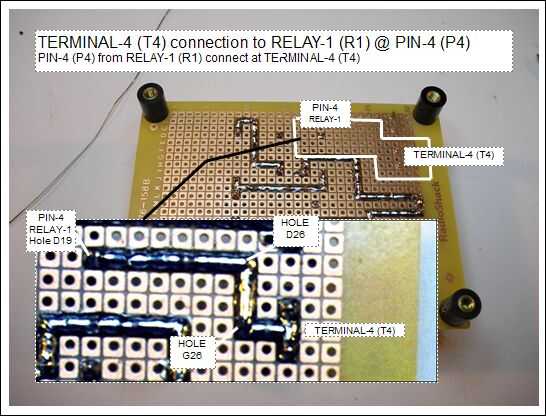

LA SOLDADURA DE PERNO-4 (P4) - RELÉ-1 (R1):
Utilice las siguientes ubicaciones del orificio para el cordón de soldadura.
PIN-4 (P4) / relé-1 (R1) y T4 (T4) / relé-1 (R1):
Desde PIN-4 (P4) en el relé-1 (R1) agujero D19
La soldadura a la derecha de D19 a D26
La soldadura abajo D26 a G26
La soldadura a través de a la derecha de la G26 a G28
Soldadura para T4 (T4) agujeros F28 a H28

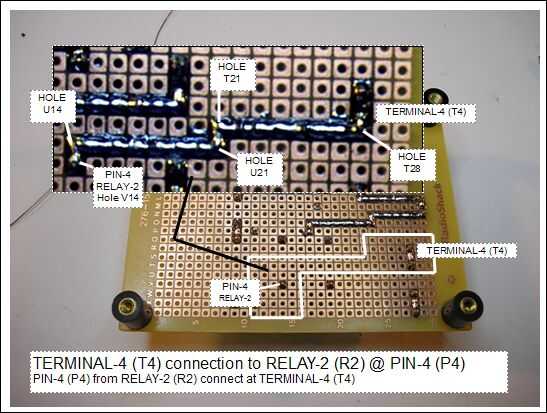

LA SOLDADURA DE PERNO-4 (P4) - RELÉ-2 (R2):
Utilice las siguientes ubicaciones del orificio para el cordón de soldadura.
PIN-4 (P4) / relé-2 (R2) a la TERMINAL-4 (T4) / relé-2 (R2):
Desde PIN-4 (P4) en el relé-2 (R2) agujero V14
La soldadura de V14 a U14
A través de la soldadura a la derecha de U14 a sub-21
La soldadura de U21 para T21
A través de la soldadura a la derecha de T21 para T28
Soldadura para T4 (T4) agujeros T28 a R28

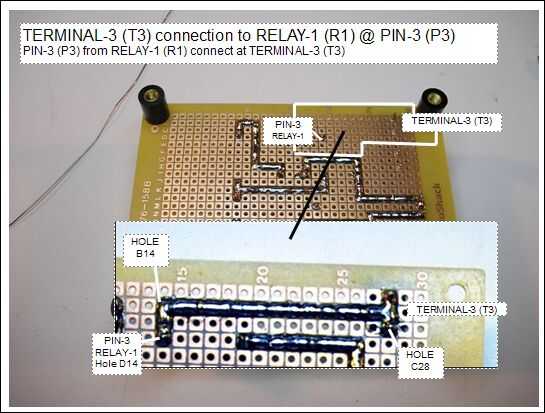

LA SOLDADURA DE PERNO-3 (P3) - RELÉ-1 (R1):
Utilice las siguientes ubicaciones del orificio para el cordón de soldadura.
PIN-3 (P3) / relé-1 (R1) con la TERMINAL-3 (T3) / relé-1 (R1):
Iniciar en el PIN 3 (P3) orificio de relé-1 (R1) D14
La soldadura de D14 a B14
A través de la soldadura a la derecha de B14 a B28
La soldadura de los orificios del TERMINAL-3 (T3) C28 a A28

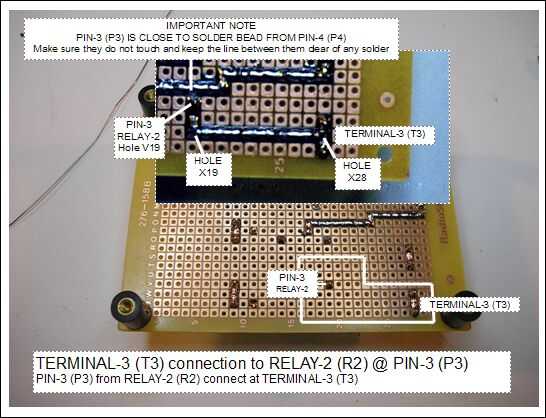

LA SOLDADURA DE PERNO-3 (P3) - RELÉ-2 (R2):
Utilice las siguientes ubicaciones del orificio para el cordón de soldadura.
MUY IMPORTANTE TENER CUIDADO CUANDO DE LA SOLDADURA DE PERNO-3 (P3) EN EL RELÉ-2 (R2)
el PIN 3 (P3) relé-2 (R2) es junto al cordón de soldadura de perno-4 (P4) en el relé-2 (R2). Mantener el salto de línea entre la soldadura. Si se unen a este proyecto no funcionará correctamente y podría corta la herramienta hacia fuera. NO COMETE ERRORES AQUÍ!
PIN-3 (P3) / relé 2 (R12 toTERMINAL-3 (T3) / RELAY-2 (R):
Iniciar en el PIN 3 (P3) en el agujero del relé 2 (R) V19
La soldadura abajo de v19 a X19
A través de la soldadura a la derecha de X19 a B28
La soldadura de los orificios del TERMINAL-3 (T3) C28 a X28

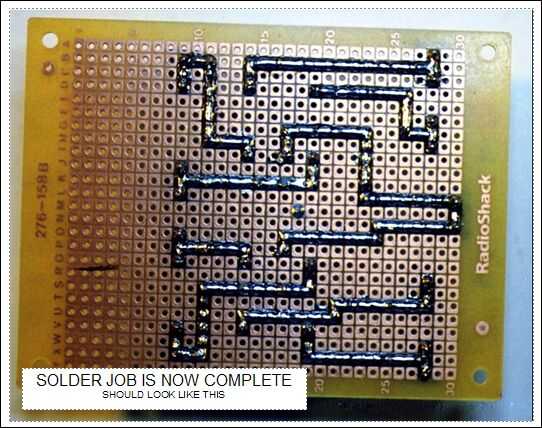

PCB TERMINADO:
Todos los componentes instalados y conectados en los lugares adecuados para una herramienta de prueba funcional completo.
