Siempre he amado los relojes; no sólo son estéticas y hermosas, pero son funcionales, precisa y útil. Una elegante fusión entre Ingeniería y arte; normalmente dos se opusieron a perspectivas, que ahora se unió al unísono armónico. Sin embargo, todas las tecnologías como internet dial-up, el monitor CVT y el ábaco, inevitablemente será convertido en reliquias de nuestro pasado con el advenimiento de la tecnología y tienen desde se convierten en menos pragmáticas para la típica persona propia. A diferencia de estas tecnologías arcaicas, el reloj todavía prospera en las muñecas de muchos, siempre de pie como un testimonio a una de las más grandes invenciones de la humanidad: la medida del tiempo.

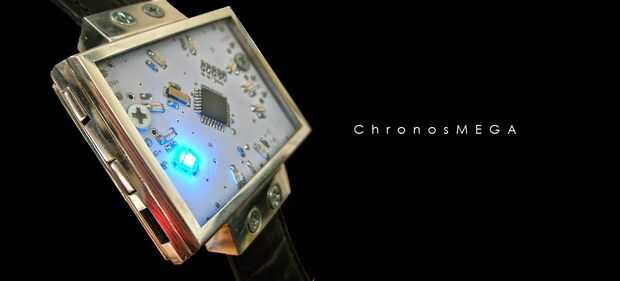

Supongo que era inevitable que yo diseñaría mi propio reloj. El nombre de este reloj es el ChronosMEGA, una combinación de la palabra griega: Cronos tiempo y MEGA para el procesador de ATmega328P utilizado.
El video es un montaje que satura 4 meses de desarrollo en 4 minutos.
Este breve video muestra las características del reloj y explica brevemente cómo funciona:
Objetivos:
- Robusto y práctico para el uso diario; batería de larga duración
- "Listo para producción" y profesional; para ver, sentir y comportarse como un producto terminado
- Factor de forma compacto, pequeño
- Asamblea SW para el sistema de
- A ser tan estético como sea posible
Especificaciones:
- Procesador Atmel ATmega328P QFP
- Tiempo binario codificación utilizando 10 LEDs azul 1206
- Botones para controlar el tiempo, reposo y pantalla
- cristal externo de 32,768 kHz y fuente de reloj interno de 8MHz
- Micro-USB y controlador de administración de carga para recargar la batería de Li-ion 400mAh
- 4uA se basa en su modo de dormir profundo a durar hasta 11 años con una sola carga (ver sección 5.3).
- Batería indicador LED 0603
- Aumentar TI regulador de conmutación para la regulación de la energía
- Baja pérdida de PowerPath controlador IC para selección de fuente de alimentación
- Factor de forma total de 10 x 40 x 53 mm
- 3D personalizado diseñado caso fundido en pura plata pulida
- Venda de reloj de cuero de cocodrilo genuino
I.1. ¿Qué será este Instructable proporcionar?
Este Instructable se divide en dos grandes secciones:
I.1.1. sección 1: El diseño; el desarrollo
Esta sección introducirá mis consideraciones de diseño y enfoque y luego sumergirse en cada componente: explicando con gran detalle cómo la ChronosMEGA fue construida de arriba hacia abajo. Hay incluso una página requisitos previos para un puntero amable a lo que usted debe entender para que puede entender los temas temas aquí.
I.1.2. sección 2: El proceso de clonación
Todos los archivos están incluidos en este Instructable, así usted puede construir un clon de ChronosMEGA con virtualmente ningún trabajo por tu parte. Hay un archivo de .zip a continuación en esta página con todo que lo necesario, incluyendo:
• Los archivos Gerber para enviar directamente a un fabricante de tablero
• Los archivos de STL para enviar a una impresora 3D
• Los archivos de ASM Asamblea subir directamente a la MCU
• Lista de materiales con enlaces a cada elemento comprado
En esta sección, proporcionan instrucciones paso a paso con un montón de fotos que le guiará en la clonación. El proceso le costará aproximadamente $100 a $700 dependiendo de las opciones que usted elija. El factor más grande en el precio es el material del caso que usted elige.
