Hacer un tablero de circuito impreso 3D que trabaja (4 / 7 paso)

Paso 4: Verifique el modelo 3D

El servicio de conversión de fle de PCB2STL le guiará a un enlace donde puede ver el modelo 3D en detalle antes de ordenar.

Después de que hayas pedido se te enviará dos. Archivos STL que contiene el modelo 3D de tu PCB; cada archivo STL que contiene el diseño del modelo para una extrusora.

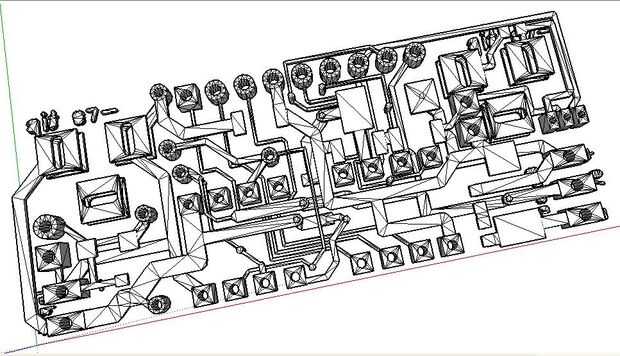

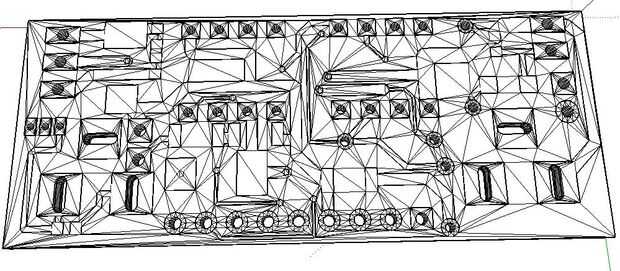

Las imágenes adjuntas muestran la estructura interna de un PCB de muestra generado por usar este servicio incluyendo los agujeros, pads, vías y pistas. Tenga en cuenta que estos son modelos 3D totalmente formados que se ajustan a estándares de PCB fabricados profesionalmente; no simples pistas colocan encima de la capa de sustrato no-conductivo.
