Hacer un tablero de circuito impreso 3D que trabaja (1 / 7 paso)

Paso 1: configuración de la impresora 3D

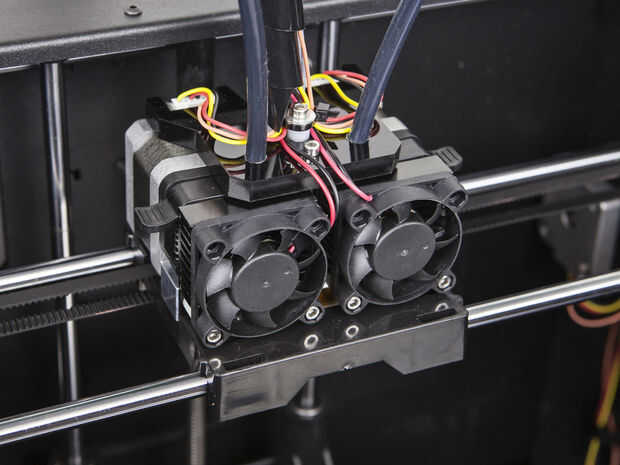

Para la referencia, la impresora 3D de nuestro taller es un extrusor doble FlashForge soñador que es fácil de operar y parece ser muy buena calidad-precio. Sin embargo, puede utilizar cualquiera comercialmente impresora 3D disponible, doble extrusora siempre puede imprimir de dos extrusoras de un solo modelo.

Es una buena idea totalmente vaporizadora a sí mismo con la impresión de filamento único en una impresora 3D antes de la operación de la extrusora doble. Estirador doble operación normalmente requiere más habilidad y paciencia.

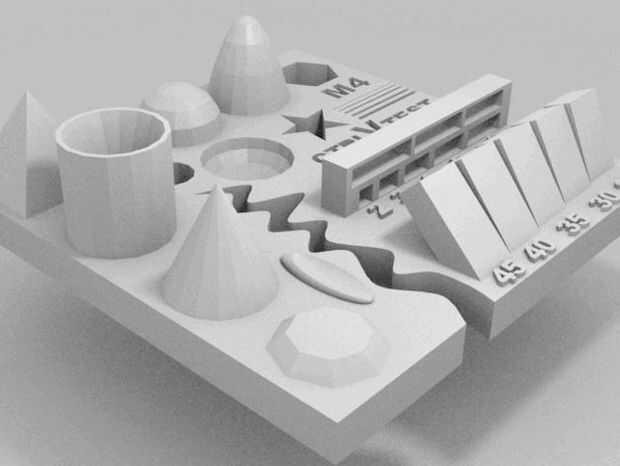

Usted puede ahorrarse mucho tiempo y problemas asegurándose de que su impresora doble extrusora es calibrado correctamente antes de intentar imprimir el PCB. La cama de impresión debe estar perfectamente nivelada y la altura de dos extrusoras debe ser exactamente la misma, de lo contrario la extrusora más bajo viruta pedacitos de tu PCB como se mueve o peor aún, se atascan de filamento caliente. El sitio de web de Thingiverse (ver http://www.thingiverse.com/thing:704409) tiene algunos modelos de prueba buena, gratis que te ayudará a comprobar si se ha optimizado su impresora 3D creado.
