Hacer un tablero de circuito impreso 3D que trabaja (2 / 7 paso)

Paso 2: Ordenar su filamento conductor... antes de tiempo

Filamentos conductores de PLA son todavía muy nuevos en el mercado y en cantidad limitada, así que pronto para conseguir el tuyo. Mientras esperas para que tu nuevo filamento conductor llegar puede utilizar regular filamento PLA o ABS en la extrusora segunda, preferiblemente un color contrastante para que puedas ver las ubicaciones de las pistas, vias, cojines y otras partes conductoras del PCB.

Tenga en cuenta que todos los filamentos conductores no son iguales. La prueba de referencia para la conductividad del filamento es de los fabricantes de filamentos crear un cubo sólido, de 1 cm del material, placas de metal a dos lados opuestos y mida la resistencia entre las placas. Resistividad (o conductividad) medido de esta manera se denomina "Resistencia" o a veces "Ohms/cm3". También se pueden encontrar otras medidas de la resistividad en las especificaciones de fabricantes pero esta es la clave para buscar.

Un filamento altamente conductor debe tener una resistividad de volumen menor 1 ohm por centímetro cúbico. Tenga en cuenta que, en comparación con una pista de cobre en un PCB convencional, esta resistencia es muy alta y puede no ser adecuado para todas las aplicaciones, especialmente las PCBs que se requieren para llevar a cabo alta potencia. Afortunadamente, el servicio de conversión de archivos de innovación Solargy PCB2STL (que te vienen a más adelante) tiene una característica especial para mejorar la conductividad de las pistas del PCB.

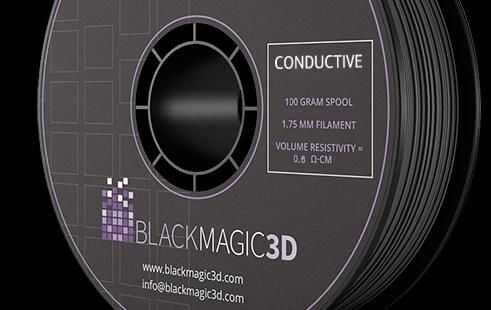

En general, términos, esperar filamentos con una base de Graphine a ser mucho más conductivo y más estable que los filamentos que usar negro de carbón como material conductor. Medida que se aumenta el porcentaje de negro de carbono para mejorar la conductividad el filamento se convierte en más débil sin embargo filamento de Graphine como BlackMagic3D no sufre tanto de este problema. Pero también ver de cerca el mercado de nuevos filamentos conductores porque mucha de la investigación va en este nuevo campo.
